偉大的美國商人和燈泡的發明者托馬斯·阿爾瓦·愛迪生曾經說過：“我們將使電力變得如此便宜，以至于只有富人才會點蠟燭?！边@句話在今天確實應驗了。從小房子到鋪砌的道路再到大工業，我們可以注意到，太陽下山后，交流燈照亮了我們的環境。早期的照明系統采用不同類型的燈泡，如白熾燈，緊湊型熒光燈(CFL)等，但今天隨著LED照明技術的進步，這些白熾燈和CFL燈泡很快被LED燈所取代。全球LED照明市場持續增長，2018年規模達到455.7億美元。

雖然眾所周知，LED燈的效率幾乎比白熾燈泡高90%，而且比其他交流燈泡壽命更長，但它仍然有一個缺點。也就是說，LED燈是由直流電壓驅動的，但我們所有的主電源都是交流的。這促使設計師使用一個叫做LED驅動器的額外組件，它只不過是一種交流到直流的轉換器。這個驅動器將交流電從市電轉換為合適的直流電壓，為LED燈供電。但是，隨后引入了交流無人驅動LED燈泡，它可以直接插入交流電源，而無需任何外部驅動模塊。在本文中，我們將了解更多關于無人駕駛LED系統及其隨時間發展的信息。

為什么是無人駕駛LED系統?

傳統大功率交直流開關LED驅動器的主要問題是與之相關的功率損耗。這些傳統的交流LED驅動器使用開關拓?fù)浜碗娮鑱砜刂芁ED電流，這種開關會產生熱量，從而降低系統的效率。此外，這種額外的電路導致燈泡的總成本增加。這就是為什么我們在上一篇文章中討論了低成本的LED驅動系統，甚至構建了一個來測試其性能。

交流LED驅動器的另一個可怕的問題是閃爍效果。正如我們大多數人已經注意到的，舊的LED驅動電路有一個閃爍的效果。在大多數情況下，這些傳統的交流LED驅動電路使用半正弦波，頻率是電源線的兩倍。這意味著，在50赫茲頻率的電力線中，它會產生近100次閃光，這些閃光可以被人眼檢測到，這是有害的。這應該被消除。因此，引入了使用少量無源元件的現代技術來取代傳統的采用開關拓?fù)浣Y(jié)構的交直流變換器。

無人駕駛交流LED燈-工作

無人駕駛LED系統有一種叫做交流LED光引擎的東西。但是，什么是交流LED光引擎呢?一般來說，發動機是用來把一種形式的能量轉換成另一種形式的。例如，發動機用于將燃料產生的熱量轉化為軸的運動。類似地，交流LED光引擎用于將電能轉換為光的流明。

交流LED光引擎是一種機械裝置或電路板，其中安裝了LED芯片和所有電氣連接。它是一種現成的光源形式，可以很容易地固定在交流插座上。它有助于LED燈泡作為其他傳統燈具的直接替代品。

這種交流LED的發展經歷了幾個階段。它首先簡單地將標準led串聯起來，以匹配led的組合正向電壓與最大交流輸入電壓。沒有任何驅動器就點亮那些led聽起來是個好主意，但它并不成功。這種設計有一個主要的缺點，交流電在每個周期將其極性從正變?yōu)樨?fù)，因此，在每個正循環中，led都是正向偏置的(打開)，但在每個負循環中，led都是反向偏置的，這使得它們關閉。

第一代無人駕駛led

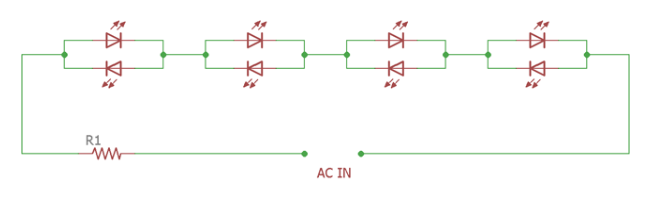

那么解決方案是什么呢?此時，第一代無人駕駛交流LED燈問世，其中每段LED都被替換為反平行對，如下圖所示。

在上圖中，led以反平行的方式連接。在每一個正循環中，一對的一邊是正向偏置，另一邊是反向偏置，但在負循環中，狀態改變，其他led亮起。這里的電流受到一個高功率電阻R1的限制。

電路的正面是效率。效率非常高。通過電路的同相電流和電壓波形產生高功率因數。但是，盡管上面提到了積極的一面，第一代無人駕駛LED光引擎是失敗的。這是因?yàn)檩^差的閃爍指數和兩倍數量的led比要求。它產生一種閃光效果，很容易被人眼檢測到，并且在任何給定的時間內，一半的使用led保持關閉狀態。

第二代無人駕駛led

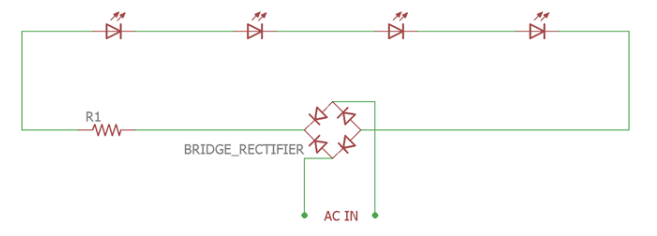

針對這一缺點，開發了第二代無人駕駛交流LED發動機。這一次的目標是降低LED計數。只有將交流轉換成直流才有可能。因此，在第二代無人駕駛交流LED光引擎中加入了橋式整流二極管。除了整流二極管外，電路中的一切都是不變的。

像之前一樣，電阻R1控制LED電流。現在每一個正負循環都通過led，使它們在兩個循環中都保持打開狀態。

第三代無人駕駛led

第三代交流LED發動機的引入提高了效率，并得到了增強的閃爍指數。電路中增加了開關控制器，可以單獨控制LED到一定的水平，其中電源線電壓與LED電壓相同。電流限制功能也可以在集成開關控制器中使用，并且可以使用外部組件重新配置。這樣的電路可以提供近80%的效率和0.30到0.35的閃爍指數。

第四代無人駕駛led

在第四代無人駕駛交流LED發動機中，取消了控制器，并使用無源元件來補償制造成本。此外，由于具有較高的功率因數和增強的閃爍指數，效率也很優越。

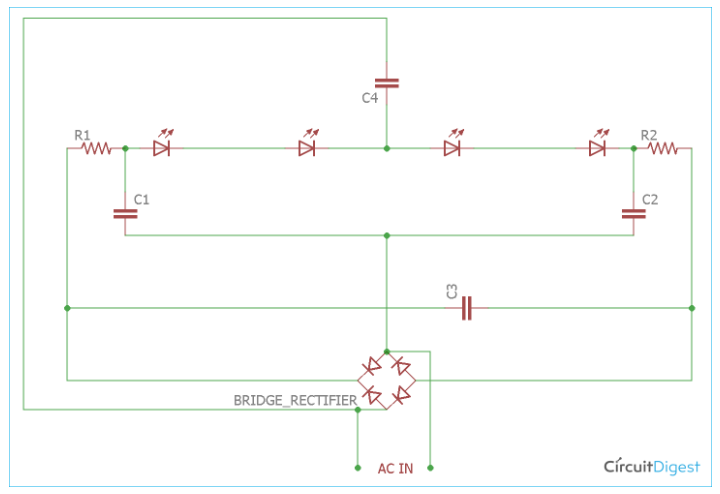

該電路工作在兩個獨立的電流脈沖下，即電容性限制電流脈沖和電阻性限制電流脈沖。這些電流脈沖以一種LED串每半周期線電壓得到兩個電流脈沖的方式饋送到LED串中。下圖是第四代低功耗無人駕駛交流LED光引擎電路。

上述電路的工作原理非常有趣。在輸入交流的前半個周期中，電流通過電阻R1，最終對電容器C1充電，并通過第二串led返回到橋式整流二極管，對電容器C2和電阻R2充電。在負峰值期間，電容器C4相應地放電C1和C2，并將電流推到第二串上。因此，在每個周期中，點亮LED串所需的電流并沒有完全流過電阻。幾乎40-50%的總電流通過電阻，通過減少散熱，將效率提高到90%。

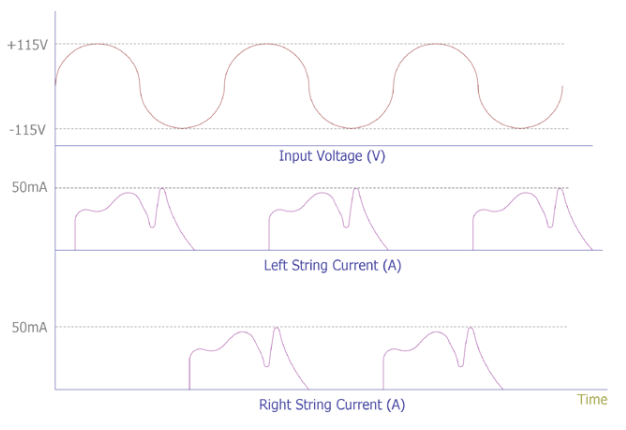

led的輸入波形和輸入交流電壓可以在下圖中看到。

上圖顯示了三個圖：輸入電壓，左LED串電流和右LED串電流隨時間的變化。在230V線電壓下，LED串交替亮起。這是在毫秒范圍內的一個非常快的轉變。

無人駕駛LED燈技術的優勢

1. 這些無人駕駛的LED燈更容易制造。降低了成本，并且只需要很少的維護。

2. 由于改進的閃爍指數，它可以用于高海灣燈。此外，辦公室、房間、教育部門也在使用無人駕駛的交流LED燈。

3. 移除LED驅動后，它啟用了重塑功能。LED產品可以制作成不同的形狀和尺寸。

4. 安裝方便快捷是無人駕駛交流LED燈的另一大特點。

無人駕駛LED燈制造商

無人駕駛交流LED燈今天賣得很火。不同的制造商正在生產不同類型的無人駕駛交流LED技術。中國是無人駕駛交流LED燈的主要供應商之一。然而，有幾家公司也在生產具有高正向電壓和高流明的led。高正向電壓LED在無人駕駛交流LED系統中提供低元件計數。在這一領域受歡迎的無人駕駛交流LED制造商有Cree， LUMILEDS， SAMSUNG, NMB Technologies， Opulent等。
