一、晶體管加偏置的理由

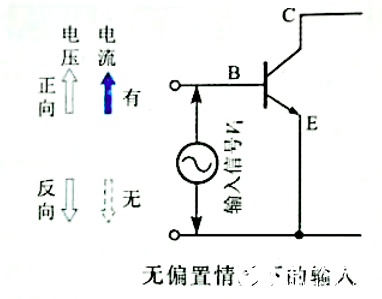

現在，我們想要放大某一交流信號，如果直接加到基極-發射極之間會怎樣呢？此時，假設集電極已通過負載電阻加上了電壓。在此狀態下加人輸人信號則如圖所示，即對基極-發射極加上了與輸入信號頻率變化相一致的正向、反向來回反轉的電壓。

但是，晶體管只有當基極-發射極被加載正向電壓時才會工作，因此電阻（連接于集電極上的電阻）的兩端得到的是被切掉了半邊的、只有半波的輸入信號整流波形（如果輸入信號太小，甚至連此整流波形也無法得到）。結果，得到的是與輸入波形相去甚遠的波形。

如果預先流通一定大小的直流電流，即使輸入波形變?yōu)樨?fù)，基極-發射極之間總為正向電壓，輸入信號的微弱變化也會如實地被作為輸出電阻兩端的較大變化而取出。

二、探討晶體管偏置的大小由什么決定的

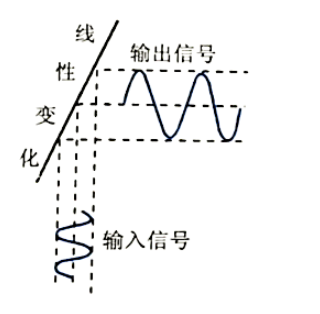

一般來說，輸人信號是微弱的。因此，預先對基極流通一定大小的電流，在此基礎上即使輸入信號稍有變動，其變化也是與輸入信號成比例的。我們稱這種變化為線性動作。

使用晶體管進行放大，首先必須加載使之能進行線性動作的偏置電流。

加載合適的偏置電流，必須牢固地掌握晶體管的特性曲線，正確地讀取偏置電流的大小，要能在盡可能廣的范圍內加載偏置電流。

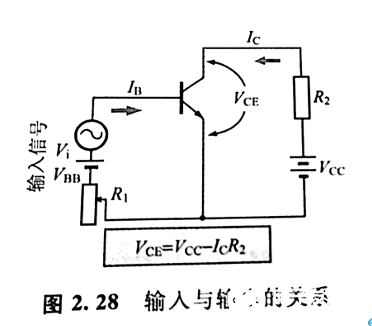

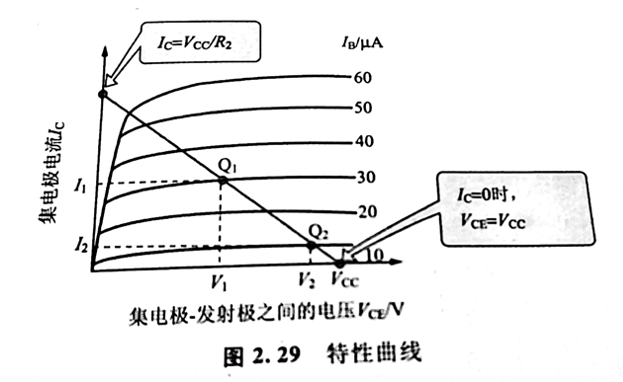

我們來看看一個具體例子。假設放大電路如圖所示，采用的晶體管的特性曲線如圖。

此時，假設基極偏置電流IB為30μA，則特性曲線的Q1點成為工作點。所謂工作點是指輸入信號以此點為中心進行變化。

如果IB為10μA，則工作點為Q2.從放大功能的角度來看，他們有什么區別呢？假設信號的變動幅度為+5μA，兩者都可以進行放大，但若信號的變動為+20μA，則在Q2點振幅會溢出。集電極電流Ic不會變到0以下，因此輸入信號波形的下部就被截去了。

從此意義上來說，若工作點選擇Q1，勉強可以使集電極電流Ic追隨輸入信號的變化。但輸入信號更大的時候，就必須考慮減小負載電阻或更換晶體管。
