近日，中國科學院計算技術研究所的研究人員在國際電子期刊雜志上發表了一篇研究報告，基于光刻和芯粒逼近瓶頸的背景下，研究出了一種先進的 256 核大芯片！

據悉，該芯片由 16 組小芯片（Chiplet）組成，每個小芯片擁有 16 個 RISC-V 內核，均支持可編程/重配置，共計 256 核心，被命名為 “浙江”。

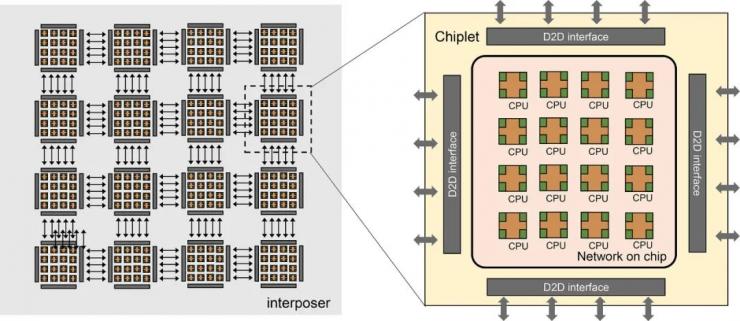

如圖下所示，“浙江” 采用可擴展的基于瓦片（tile-based）的架構，通過片上網絡（NOC）連接，瓦片完全對稱互連，以實現彼此之間的通信。

而且處理器采用統一內存系統，這意味著任何瓦片上的任何核心都可以直接訪問整個處理器的內存。

為了連接多個小芯片，該方案采用了芯片間（D2D）接口，該接口采用基于時分復用機制的通道共享技術進行設計。

這種方法減少了芯片間信號的數量，從而最大限度地減少了 I/O 凸塊和內插器布線資源的面積開銷，從而可以顯著降低基板設計的復雜性。

小芯片終止于構建微型 I/O 焊盤的頂部金屬層，“浙江” 大芯片處理器采用了中芯國際 22 nm 的 CMOS 工藝設計并制造，并采用 2.5D 中介層封裝。

不僅如此，中國科學院計算技術研究所還計劃將這款大型芯片擴展到 1600 核心，打造一個整片晶圓大小的芯片作為一個獨立的計算設備。

研究人員表示，該設計能夠在單個分立器件中擴展至 100 個小芯片來實現 1600 核心的集成，過去稱之為插槽，但對我們來說聽起來更像系統板。

此外，中科院研究人員認為大芯片計算引擎將由超過 1 萬億個晶體管組成，占據數千平方毫米的總面積，采用小芯片封裝或計算和存儲塊的晶圓級集成。

研究表示，“大芯片” 一詞是指面積大于目前最先進光刻機最大曝光面積的芯片，這種類型的芯片通常還具有大量晶體管，并使用半導體制造技術來實現。

大芯片有兩個特點，首先就是面積太大，突破了光刻機發展的限制；其次，大芯片由多個功能芯片組成，需要使用幾種新興的半導體制造技術將預制芯片集成到其中。

2019 年，美國半導體公司 Cerebras Systems 發布了世界最大芯片 “Wafer Scale Engine”，是一個晶圓大小的 AI 處理器，妥妥的晶圓級芯片。

是一個面積為 46225mm2 的正方形芯片，包含 1.2 萬億個晶體管、40 萬個 AI 核心、18GB SRAM 緩存、9PB/s 內存帶寬、100Pb/s 互連帶寬，功耗也達 15 千瓦。

采用了臺積電 16nm 工藝制造，美國匹茲堡超級計算機中心（PSC）及美國國家科學基金會（NSF）的采購價為 200 萬美金（當前約合人民幣 1428 萬）。

總的來說，光刻機甚至摩爾定律逐漸逼近瓶頸，通過晶體管微縮實現高性能芯片變得越來越具有挑戰性。中科院的研究表明，增加芯片面積以集成更多晶體管已成為提升性能必不可少的手段。

然而，由于最大掩模版面積、成本和制造良率等限制，芯片面積無法持續增大，遇到了所謂的 “面積墻”。本次研究人員對區域壁進行了詳細分析，并提出了這種實用的解決方案——大芯片。

中科院的研究人員認為，“大芯片” 的前景除了提高計算能力外，還將促進新穎設計方法的發展，近存計算和光電計算將是重要的研究方向。

值得一提的是，大芯片雖然可以實現強大的計算能力，但仍面臨良率、散熱和性能等主要挑戰。因此，不僅設計成本和良率是亟待解決的問題，冷卻系統和低功耗設計也至關重要。最后，研究人員還表示大芯片設計中的任務映射和設計空間探索實施起來也具有挑戰性。
