隨著工業自動化和機器人技術的飛速發展，高性能電機控制和伺服驅動系統的需求越來越高。為了滿足現代工業系統對電機控制精度、響應速度和可靠性的要求，越來越多的企業傾向于選擇采用高效能的電機控制算法和驅動方案。

2025年5月12日，第十五屆松山湖中國IC創新高峰論壇在東莞市松山湖凱悅酒店成功舉辦，匯聚了眾多行業領袖，展示集成電路領域的最新突破。廣東匠芯創科技有限公司市場總監徐勇先生的演講成為亮點，他介紹了M7000，一款專為機器人關節設計的高性能實時處理器，構建了生態閉環系統，為行業帶來革新。

M7000處理器：先進算法集成，高速高帶寬響應控制

M7000系列是匠芯創的最新產品，上個月正式發布，繼2023年底和2024年初量產的6800系列之后，進一步豐富了公司產品線。M7000系列包括M731等型號，提供單核和雙核處理器，采用QFN、QFP和PGN等多種封裝。以76P00為例，該處理器具備超高計算能力，集成384K內存，內置多個硬件加速器，包括兩個硬件電路環、一個三角函數加速器和硬件校驗?zāi)K。與傳統NPU不同，M7000是一款高算力、高主頻總線的SoC處理器。

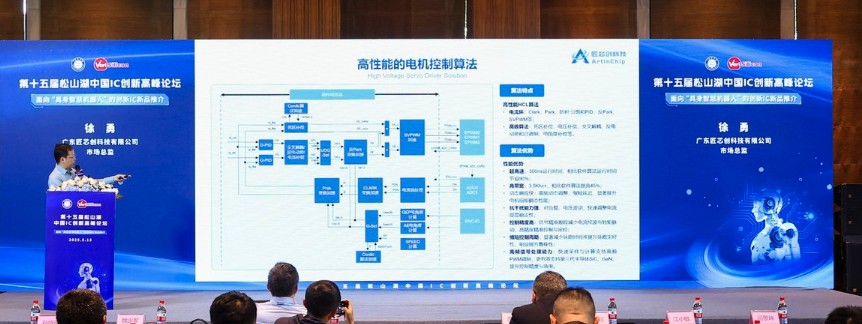

據悉，高電壓伺服驅動系統通常采用復雜的控制算法來實現精確的電機控制。高性能電機控制算法優點突出。例如Clark與Park變換用于實現從三相靜態坐標系到旋轉坐標系的轉換，優化電機的電流控制。這一算法能夠?qū)崿F(xiàn)對電流的精準控制和電機狀態的平穩轉換。防積分PID控制和反Park變換用于解決電機控制中的穩定性問題，防止電機在負載變化時出現過沖或不穩定的現象。這些算法通過有效的反饋調節，確保了電機的高精度運行。SVPWM（空間矢量脈寬調制）是一種高效的脈寬調制算法，能夠提供更高的電壓輸出和更低的諧波失真，從而提高電機的效率和性能。通過優化開關控制，SVPWM減少了電機噪音和熱量生成，提高了控制精度和運行穩定性。高性能的電機控制算法具有顯著的優勢。例如，控制運算時間僅為300ns，相比傳統算法，運算速度提高了90%。這些算法還支持高達3.5kHz的頻率響應，能夠應對高速運動中的復雜動態變化。此外，這些控制算法具備較強的抗干擾能力，在電壓波動和電流突變的情況下，能夠快速調整系統狀態，保證電機穩定運行。

而M7000集成了先進的HCL算法，如Clark、Park、防積分飽和PID和反Park變換，帶寬實測超過3.5kHz。通過將FPGA功能集成到CPU中，處理器支持高階電流算法、交叉解耦、反電動勢補償、電壓補償、SVPWM和PWM刷新，帶來以下優勢：

·超高速度：算法執行時間低至300納秒，比傳統軟件算法快90%以上，僅需1/10的計算時間。

·超高帶寬：支持高達3.5kHz，遠超傳統算法的1kHz，提升抗干擾能力、動態響應、控制精度和電機運行可靠性。

·第三代半導體兼容性：優化了ADC采樣和刷新速度，完美適配碳化硅等先進材料。

布局機器人中計算、控制和通信廣泛應用

匠芯創不僅提供芯片，還推出產品級參考設計，包括EtherCAT總線/脈沖伺服驅動方案、開環/閉環驅動器，以及商用車電動助力轉向和UPS系統應用。公司進行了可靠性測試：包括高低溫循環、EFT（±3000V）、雷擊浪涌和工業4級標準測試。性能測試上，涵蓋電機帶寬、運行速度、ESC和PIL測試，并通過演示視頻展示實際性能?；贛7000平臺，匠芯創還推出了一系列伺服驅動解決方案，加速客戶的產品開發。

EtherCAT總線伺服驅動方案—AIC-M76P06-SH-Kit AIC-M76P06-SH-Kit系列伺服驅動方案基于M76P06芯片，采用EtherCAT總線技術，支持高速數據傳輸，通信延時僅為2ns。該系統支持17bit至23bit的絕對編碼器，定位精度達到±1pr，能夠在6000rpm的范圍內進行速度調節。此外，該方案還支持高達±300%的過載調節范圍，適用于需要高精度控制和快速響應的工業應用。

低壓伺服驅動解決方案—AIC-M76P06-SL-Kit AIC-M76P06-SL-Kit是專為低壓伺服驅動設計的方案，支持24V至72V的電壓輸入，最大電流可達8A。該方案支持EtherCAT總線和RS485通訊，能夠?qū)崿F(xiàn)精準的電流控制和高速響應，適用于各類工業自動化設備和機器人。其控制系統包括Clark與Park變換、PID控制、SVPWM等，能夠提供精確的電機控制和高效的功率轉換。

低壓伺服驅動（開環/閉環）—AIC-M7303-SL-Kit AIC-M7303-SL-Kit系列方案提供了開環與閉環兩種工作模式，支持17bit至23bit的編碼器，定位精度為±1pr，最大速度為6000rpm。該方案能夠支持高精度的電流控制，適用于各類低壓電機應用，尤其是在機器人和高精度自動化控制系統中，能夠保證設備的高效運行。

電動助力轉向系統（EPS）—AIC-M6801-EPS-Kit AIC-M6801-EPS-Kit是專為電動助力轉向系統（EPS）設計的低壓伺服驅動方案，支持24V至60V的電壓輸入。系統采用高精度電流反饋和PID控制算法，確保電動轉向系統在各種道路條件下的精確響應。該方案還支持CAN通訊和多種編碼器接口，能夠?qū)崿F(xiàn)高度集成的轉向控制。

匠芯創圍繞高性能實時處理器構建了強大的市場生態，包括D系列、M系列、7600系列和73P系列，配合電機調試軟件、硬件原理圖、SDK、操作系統和應用層算法，覆蓋協議、對象制點和AI邊緣計算場景。從芯片到硬件、底層SDK到應用層算法，公司提供全產業鏈生態閉環，深受市場歡迎。

在具身智能領域，M7000廣泛應用于人型機器人（手臂、肩部、膝關節、腰部）、六軸電機、EtherCAT通訊、高功率伺服驅動器、特種機械手、編碼器、陪護機器人、協同機器人和超微型伺服驅動器等場景。與頭部企業的深度合作推動了多項落地案例，鞏固了匠芯創的市場地位。

總結

徐勇表示，匠芯創計劃于2026年推出更先進的產品和芯片，聚焦工業自動化和具身智能應用。M7000的發布已獲得廣泛市場支持，展現了公司在高性能工業芯片領域的領先地位。匠芯創通過技術創新和生態閉環戰略，為機器人和工業自動化領域注入了新的活力，其未來發展備受期待。
