數模轉換芯片DAC，即數字模擬轉換器（DAC，Digital-to-Analog Converter），是一種能夠?qū)?shù)字信號轉換為模擬信號的電子芯片。本文主要從性能特性、芯片優勢、應用領域等方面，對納祥科技數模轉換芯片NX4344N進行詳細介紹。

NX4344N 是一款完整的 2 通道輸出數模轉換芯片，內含插值濾波器、Multi-Bit 數模轉換器、輸出模擬濾波器，并支持大部分的音頻數據格式，最大支持24bit。NX4344N可以國產替代CS4344，PIN對PIN軟硬件兼容。

㈠ NX4344N主要特性

NX4344N可PIN對PIN軟硬件兼容CS4344，主要特性如下——

多位delta sigma調試器

24位分辨率

自動檢測采樣率高達192千赫

105dB的動態信號范圍

-90dB THD+N

低抖動時鐘、線性濾波輸出

單+3.3V或+5v供電

片上集成了數字去加重電路

▲NX4344N功能框圖

㈡ NX4344N產品優勢

作為一款192K雙通道24位DA轉換器，NX4344N專為高音質需求而準備，其產品具有低能耗、小封裝、自動調節采樣率、支持多規格數據格式4大核心優勢。

01  低功耗

NX4344N采用單+ 3.3V或+ 5V供電，工作電流和待機電流消耗低，電源電流正常工作只需16mA，關機狀態只消耗100uA。

02  小封裝MSOP10

NX4344N采用小封裝MSOP10，使得NX4344N在體積上小巧輕便，便于在便攜式設備中集成和使用。

03  自動調節采樣率

NX4344N 基于一個帶線性模擬低通濾波器的四階 Multi-BitΔ∑調制器，對時鐘抖動的敏感度很低，且在帶寬范圍外具有極低的噪聲。其可自動檢測信號頻率和主時鐘頻率，在 2KHz 和 200KHz 之間自動調節采樣率。

04  支持多種規格數據格式

NX4344N 支持接受標準音頻采樣率的數據格式有：SSM 模式下的 48、44.1和 32kHz，DSM模式下的96、88.2和64kHz，QSM模式下的192、176.4和128kHz。音頻數據經串行數據輸入引腳 SDIN 輸入。左/右時鐘（LRCK）確定了數據通道，并且串行時鐘（SCLK）將音頻數據推入輸入數據緩沖器。

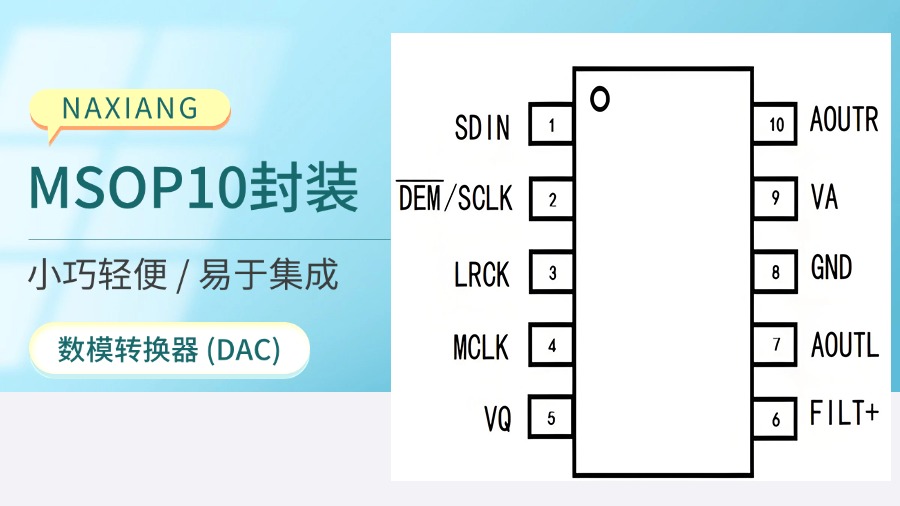

▲NX4344N管腳配置

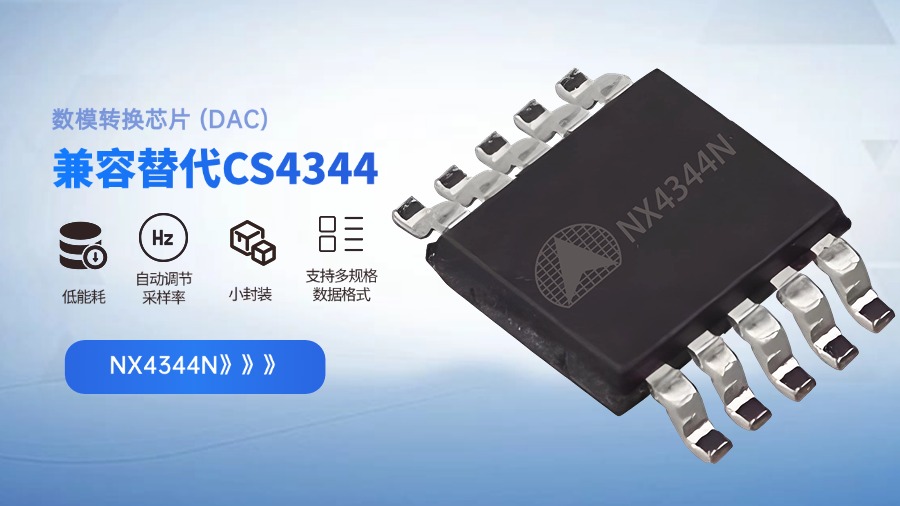

▲NX4344N芯片主圖

㈢ NX4344N應用領域

NX4344N含有數字去加重模塊，可以在寬電壓3.3v-5v下工作，并要求最小的電路支持，這些功能都讓NX4344N廣泛用于汽車音響、數字音頻音響、音頻接口、音頻播放器、數字電視、DVD 播放解碼器等等。

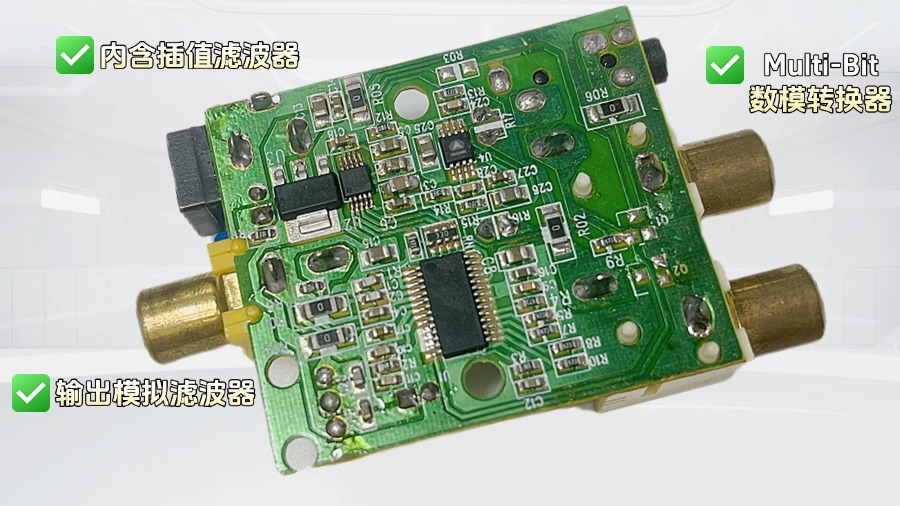

▲NX4344N半成品圖

▲NX4344N成品示例圖


綜上所述，納祥科技推出的NX4344N數模轉換芯片憑借其卓越的性能、高保真度以及低成本國產替代的優勢，為音頻音響、解碼器等領域帶來了優質的解決方案。
