雙穩態多諧振蕩器是你可能在高中或大學里學過的基本電路之一，你可能已經用555定時器或運算放大器、晶體管或電阻等分立元件構建了一個。這些電路通常被視為簡單的教育電路，但并不令人驚訝的是，即使在今天，它們也被用于實際設計中，例如，看看這個電子丟失脈沖探測器。

在本文中，我們將利用這個機會設計和構建一個帶有運算放大器的雙穩態多振器電路，它可以根據觸發條件改變其狀態，我們將通過制作我們設計的電路的實際版本并使用示波器進行測試來完成本文。讓我們開始吧。我們還介紹了基本的運算放大器電路，如求和放大器，差分放大器，儀表放大器，電壓跟隨器，運算放大器積分器等。如果你對這些話題感興趣，你可以去看看。

什么是雙穩態多振器電路?

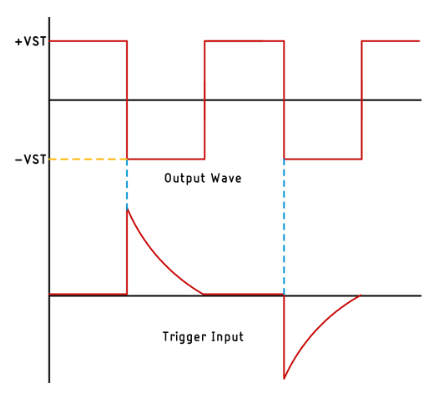

顧名思義，雙穩態多振子有兩種穩定狀態，這就是為什么它被稱為雙穩態多振子。這是你們在課本中會發現的如果你們讀了雙穩態多諧振蕩器電路的主題。但這到底是什么意思呢?這意味著這個多諧振蕩器電路的輸出狀態不會改變，直到你提供一個適當?shù)挠|發脈沖?，F(xiàn)在，當一個觸發脈沖被應用，這個多諧振蕩器的輸出狀態將反轉并保持這種狀態，直到你提供另一個觸發脈沖。下面的圖片會讓你更好地了解這個過程。

這個電路也被稱為觸發器或鎖存器。正如我們前面所討論的，這個電路有兩個穩定的狀態，這是鎖存器的基本特性。觸發器和鎖存器是任何數字電子系統的基本組成部分，可以用來存儲信息(在理論上)。

理解帶運算放大器的雙穩態多振電路

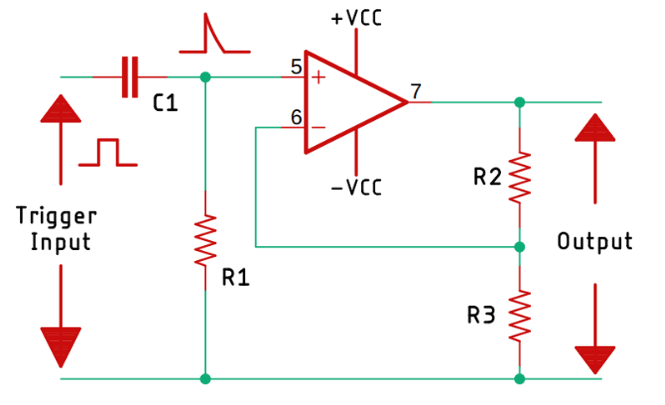

下圖顯示了一個帶運算放大器的雙穩態多諧振蕩器。

在上面的原理圖中，我們用C1和R1組成了一個微分器電路。這個微分器電路負責將輸入脈沖轉換成短尖峰，并用于觸發電路，但是為什么我們需要一個微分器電路?這是用來改變兩種狀態之間的飽和狀態。在這個電路中，我們還必須使用帶有施密特觸發電路的遲滯來防止噪聲觸發電路。要了解施密特觸發電路的工作原理，您可以查看我們之前發布的關于使用運放的穩定多振器電路的帖子，我們已經通過了關于施密特觸發的所有內容，或者您可以查看我們關于施密特觸發的專用文章。

雙穩態多振電路的計算非常簡單。在本節中，我們將學習有關它的所有內容;在進一步進行之前要記住的一件事是，在觸發電路的時候，觸發脈沖的幅度應該大于電源電壓，否則電路將無法正常觸發，觸發特性也取決于施密特觸發電路。為了觸發電路，正脈沖需要大于通過分壓器的正輸出電壓，同樣，負脈沖也需要更大。我們可以用下面給出的兩個公式來計算。

對于正觸發，我們可以用-Vout X R3 / (R2 + R3)對于負觸發，我們可以用+Vout X R3 / (R2 + R3)。

構建雙穩態多振器電路所需的元件

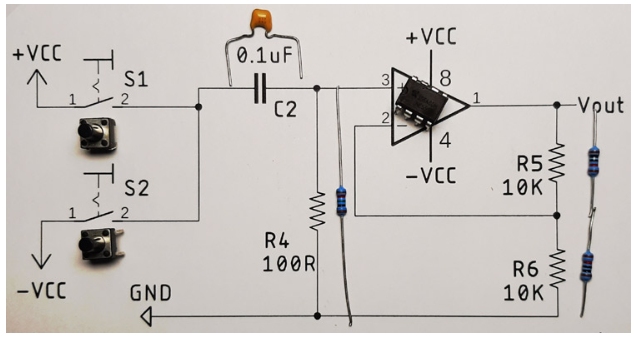

由于電路非常簡單，所需組件的列表也非常簡單，您可以在當?shù)氐膼酆蒙痰暾业酱蠖鄶?shù)這些組件。為了構建這個電路，我們只需要五個組件，它們的列表和圖像如下所示。

?Lm358運算放大器- 1

?觸覺開關- 2

?10K電阻- 2

?100R電阻- 1

?10nF電容器- 1

運算放大器雙穩態多諧振蕩器電路

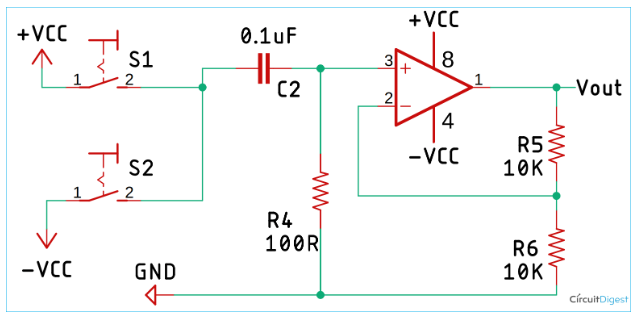

下面給出了基于運算放大器的帶值雙穩態多振器電路的完整電路圖。

在原理圖中，您可以看到我們使用了兩個按鈕來觸發電路。按鈕S1連接+VCC，按鈕S2連接-VCC。這是因為要改變運算放大器的輸出狀態，我們需要觸發運算放大器。

雙穩態多諧振蕩器電路的測試

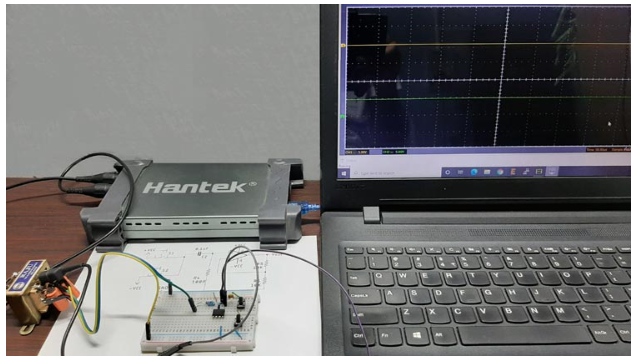

上面顯示了基于運算放大器的雙穩態多振器電路的測試設置。正如您所看到的，我們使用了一個帶有四個二極管和兩個電容器的變壓器來產生雙極性電源，這是強制為該電路供電的，我們還使用了兩個10K電阻來配置電路作為施密特觸發器。除此之外，我們還使用了一個100R電阻和一個0.1uF電容來構建觸發電路。最后，我們連接了兩個按鈕，并在基于LM358的運算放大器旁邊完成了電路。電路的特寫圖像如下所示。

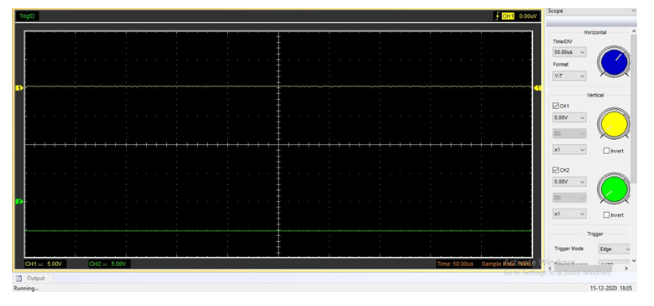

一旦電路完成，我拿出我的漢tek示波器和測量輸出，它是在正飽和區域。它看起來像下面的圖片。

一旦確認了這一點，我按下負觸發按鈕，觀察到輸出從正飽和區域切換到負飽和區域。我這樣做了幾次，以確認電路工作正常。

最后，我將示波器置于單鏡頭捕獲模式，并再次觸發電路，非常密切地觀察輸出的開關。
