在通信設備日常運行過程中，當市電斷電后，由通信電源中的蓄電池負責供電。在蓄電池供電一段時間后仍未恢復市電供電，為了延長對主要負載的供電，就需要斷開給次要負載的供電，這個動作就叫一次下電;當蓄電池繼續放電到一定程度時，為了保護蓄電池不被損壞，斷開蓄電池與所有負載間的連接，這個動作就叫二次下電。

高頻開關電源應用場景

通信設備：如手機、路由器、通信基站等，這些設備需要小型化、高效率、穩定性好的電源供應。

工業設備：如工控機、機器人、自動化設備等，這些設備對電源的穩定性和可靠性要求較高，高頻開關電源能夠滿足這些要求。

醫療設備︰如醫用電子儀器、手術室設備等，這些設備對電源的精度和穩定性要求很高，電源能夠提供穩定、精準的電源供應。

LED照明：LED燈具需要穩定、高效的電源供應，高頻開關電源能夠滿足這些要求，同時還能提供PWM調光等功能。

汽車電子∶汽車電子設備對電源的可靠性和穩定性要求很高，電源能夠滿足這些要求，同時還能提供EMI濾波和保護功能。

開關變壓器以其轉化效率高、體積小、重量輕以及工作的電壓范圍比較寬等許多優點，在手機充電器、電瓶車充電器以及各種家用電器里都會用到開關電源，那么在開關電源中我們總會看到有一個高頻變壓器，今天我們就針對這個高頻變壓器來聊聊它在開關電源中的作用。

開關電源的工作原理

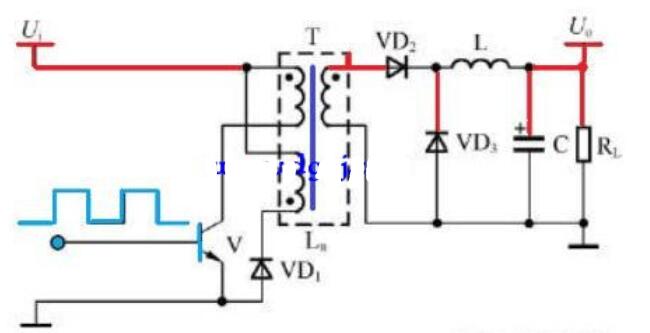

我們知道開關電源有自激式開關電源和他激式開關電源兩類，現在我們以他激式開關電源為例子來說明它的工作過程，以便我們進一步說明高頻變壓器在開關電源中的作用。在他激式開關電源中由獨立的振蕩器產生控制脈沖信號去控制開關管的導通與斷開，當開關管V處于開關狀態時，那么在高頻變壓器的一次繞組上就會有電動勢產生，這樣它就會感應到二次繞組上，二次繞做上的電動勢經過VD2二極管對電解電容進行充電，這個電解電容起到濾波的作用，這樣就會在負載RL上等到一個穩定的直流電壓。

開關電源的工作原理_開關電源中高頻變壓器的作用

開關電源中所用的高頻變壓器的作用

我認為在高頻變壓器在開關電源中主要有以下兩個作用，下面我們分別說一說。第一點是在開關電源中使用高頻變壓器是為了提高電源的轉化效率。由于高頻變壓器它的鐵芯采用的是硅鋼片鐵芯，這種硅鋼片導磁性能很好，能夠極大地提高電阻率和導磁率，從而提高了開關電源的轉換效率，增大它的輸出功率。

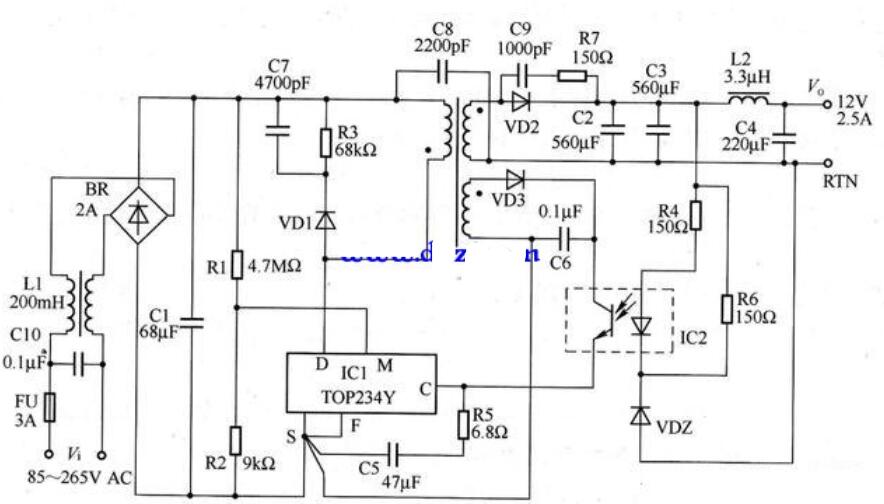

開關電源的工作原理_開關電源中高頻變壓器的作用

第二點是為了保護后面的負載和人身的安全，起到了安全隔離的作用，同時也凈化高壓電源防止干擾。我們假設開關電源在工作中由于某種原因造成輸出電壓過高，這樣過高的電壓就會送到保護電路中去，那么開關電源中的保護電路就開啟了保護模式，它會“命令”開關管停止工作，一但開關管停止了工作，高頻變壓器一次繞組端就沒有辦法產生電動勢了，這樣高頻變壓器二次繞組就無法得到感應的電動勢，輸出端也就沒有電壓輸出了，從而保護了負載免受高壓的損壞。如果不用高頻變壓器一旦出現這種現象就會很危險，如果開關管被擊穿的話，高壓直接輸出在用電器上，直接燒毀用電器，甚至會危及人的生命安全。
