SY8003和SY8003A是高效、高頻同步降壓DC-DC調節器IC，能夠提供高達3A的輸出電流。SY8003和SY8003A在從2.7V到5.5V的寬輸入電壓范圍內工作，并集成了主開關和同步開關與極低的RDS(ON)，以最小化導電損失。低輸出電壓紋波和小的外部電感和電容器尺寸實現了1MHz開關頻率。SY8003和SY8003A集成了可靠的短路和過電壓保護。

低RDS(開)內部開關(上/下)：110mΩ/80mΩ3連續負載電流能力2.7-5.5V輸入電壓范圍高開關頻率減少外部組件： 1MHz內部軟啟動限制電流t可靠的短路保護： SY8003：鎖閉pro離子SY8003A：帽杯m保護可靠的過電壓保護： SY8003：鎖閉保護SY8003A：無鎖閉保護100%退出操作RoHS兼容和無鹵素要求的緊湊型包裝： DFN2X2-8。

?液晶電視?機頂盒?網絡PC?迷你筆記本PC?接入點路由器

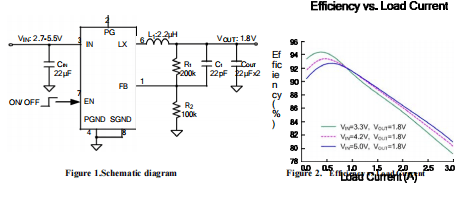

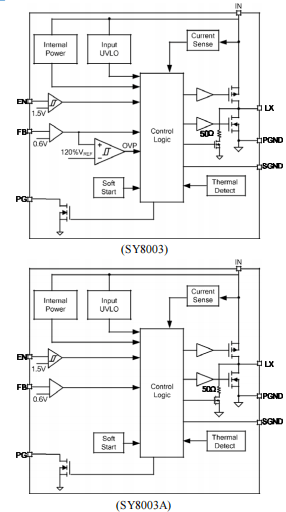

SY8003是一個同步降壓調節器集成電路，集成了PWM控制，上下開關在同一模具上，以最大限度地減少開關轉換損耗和導電損失。通過超低RDS(ON)電源開關和專有的PWM控制，該調節器IC可以同時實現最高的效率和最高的開關頻率，以最小化外部電感和電容器的尺寸，從而實現最小的解決方案足跡。

1.一般說明

SY8088是一款高效的1.5MHz同步降壓直流/直流調節集成電路，能夠提供高達1A的輸出電流。它可以在2.5伏到5.5伏的寬輸入電壓范圍內工作，集成主開關和同步開關，具有很低的RDS(on)，以最大限度地減少導通損耗。

2.訂購信息

溫度范圍：-40°C至85°C

訂購編號封裝型號注釋

SY8088AACSOT23-51A

3.特性

*內部開關(頂部/底部)的低RDS(開)260m/170m;

*2.5~5.5V輸入電壓范圍;

*40 A典型靜態電流

*高輕載效率;

*高開關頻率1.5MHz最小化外部元件;

*內部軟啟動限制涌入電流：

*100%退出操作;

*符合RoHS標準且無鹵素;

*緊湊型封裝：SOT23-5。

4.應用

*便攜式導航設備;

*機頂盒;

*USB加密狗;

*媒體播放器;

*智能手機。

5.典型應用

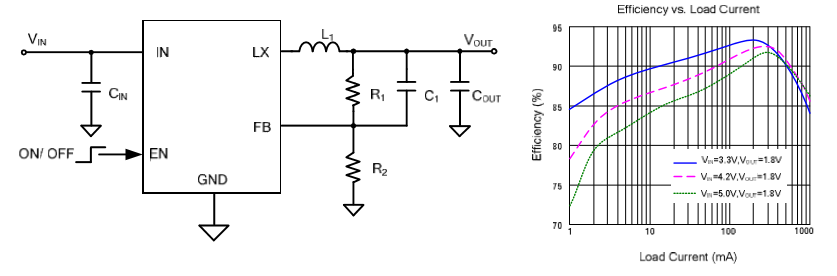

圖1 示意圖 圖2 效率

6.管腳定義(頂視圖)

管腳名稱管腳編號管腳說明

EN1使能控制，高電平打開，不要浮空

GND2接地

LX3感應器，將此針腳連接到電感的開關節點

IN4輸入端，用至少4.7uf陶瓷電容器將此插腳與接地插腳分離

FB5輸出反饋，將該引腳連接到輸出電阻分壓器的中心點(如圖1所示)，以編程輸出電壓：Vout=0.6*(1+R1/R2)。添加可選的C1(10pF ~ 47pF)以加速瞬態響應。

7.操作

SY8088是一種高效率的1.5兆赫同步降壓DC-DC轉換器，能夠提供高達1安培的輸出電流。它在2.5伏到5.5伏的寬輸入電壓范圍內工作，集成了主開關和同步開關，具有很低的RDS(on)，以最大限度地減少導通損耗。

8.應用信息

由于SY8088集成電路集成度高，基于該集成電路的應用電路相當簡單。只有輸入電容器CIN、輸出電容器COUT、輸出電感L和反饋電阻(R1和R2)需要根據目標應用規范進行選擇。

8.1反饋電阻分壓器R1和R2

選擇R1和R2來編程正確的輸出電壓。為了盡量減少輕負載下的功耗，需要為R1和R2選擇較大的電阻值。對于這兩個電阻器，強烈建議使用介于100K和1M之間的值。

8.2輸入電容器Cin

推薦使用典型的X7R或更高等級的陶瓷電容器，額定電壓為6V，電容大于4.7uf。為了將潛在的噪聲問題降到最低，把這個陶瓷電容器放在非常接近輸入端和接地端的地方。應注意盡量減少Cin和IN/GND引腳形成的回路面積。

8.3輸出電容器Cout

選擇輸出電容器來處理輸出紋波噪聲要求。選擇該電容器時，必須同時考慮穩態紋波和瞬態要求。為了獲得最佳性能，建議使用X7R或更高等級的陶瓷電容器，額定電壓為6V，電容大于4.7uf。

8.4輸出電感器L

選擇這個電感器有幾個注意事項。

1)選擇電感以提供所需的紋波電流。建議紋波電流取最大輸出電流的40%左右。其中Fsw是開關頻率，Iout是最大負載電流。

SY8088調節器集成電路對不同的紋波電流幅度有很好的耐受性。因此，電感的最終選擇可以稍微偏離計算值，而不會顯著影響性能。

2)在滿負荷條件下，電感的飽和電流額定值必須大于電感的峰值電流。

3)電感的DCR和開關頻率下的磁芯損耗必須足夠低，以達到所需的效率要求。選擇DCR<50mohm的電感，可以獲得較好的綜合效率。

8.5短路保護

SY8088集成hic-cup模式硬短路保護功能。如果輸出電壓低于調節電壓的40%，內部軟啟動節點和誤差放大器輸出將立即復位。IC在hic-cup保護模式下工作。hiccup頻率約為250Hz，hic-cup占空比為50%。如果硬短路條件消除，IC將恢復正常工作。

8.6負載瞬態響應

SY8088調節器集成了補償元件，以實現良好的穩定性和快速的瞬態響應。在某些應用中，與R1并聯添加22pf陶瓷帽可進一步加速負載瞬態響應，因此建議用于具有大負載瞬態階躍要求的應用。

8.7布置設計

SY8088調節器的布置設計相對簡單。為了獲得最佳的效率和最小的噪聲問題，我們應該將以下組件放在IC附近：Cin、L、R1和R2。

1)為了獲得最佳的熱性能和噪聲性能，需要最大化連接到GND引腳的PCB銅區。如果板的空間允許，地面平面是非常理想的。

2)Cin必須靠近插腳和接地。CIN和GND形成的環路面積必須最小化。

3)為避免潛在的噪聲問題，必須盡量減少與lx引腳相關的印刷電路板銅區。

4)元件R1和R2，以及連接到FB引腳的軌跡不得靠近印刷電路板布局上的LX網絡，以避免噪音問題。

5)如果與使能端接口的系統芯片在關機模式和輸入端下具有高阻抗狀態直接連接到鋰電池等電源上，需要在EN和GND引腳之間增加一個下拉式1歐姆電阻，以防止噪音在停機模式下錯誤開啟調節器。
