基于DSP的光譜信息感知模塊設計將是下述內容的主要介紹內容，通過這篇文章，小編希望大家可以對設計的相關情況以及信息有所認識和了解，詳細內容如下。

一、DSP的工作原理

DSP（數字信號處理器）的原理主要涉及接收模擬信號，將其轉換為數字信號，對數字信號進行修改、刪除、強化等處理，并在其他系統芯片中將數字?jǐn)?shù)據解譯回模擬數據或?qū)嶋H環境格式。DSP芯片的工作原理可以概括為以下幾個步驟：

1、信號采集：DSP首先接收外部輸入的模擬信號。

2、數字信號處理：DSP將模擬信號轉換為數字信號（0或1），然后對數字信號進行運算處理，如濾波、估值、增強、壓縮、識別等，以得到符合人們需要的信號形式。

3、輸出處理后的信號：DSP在其他系統芯片中將處理后的數字?jǐn)?shù)據解譯回模擬數據或?qū)嶋H環境格式，以便在音響、通信系統等中應用。

DSP芯片的內部采用程序和數據分開的哈佛結構，具有專門的硬件乘法器，廣泛采用流水線操作，提供特殊的DSP指令，用來快速地實現各種數字信號處理算法。這種設計使得DSP在實時運行速度上遠遠超過通用微處理器，是數字化電子世界中日益重要的電腦芯片。

DSP的應用廣泛，包括但不限于音響系統中的音場控制器、通信系統中的信號處理等。例如，在音響系統中，DSP芯片能夠通過數字信號處理技術對聲音信號進行加工和優化，提升音響的播放效果。此外，DSP還具有ANC（主動式噪音控制）功能，通過高速運算處理環境中的噪音信號，雖然目前完全消除噪音仍很困難，但可以將噪音降低到較低水平。

二、基于DSP的光譜信息感知模塊設計

以DSP為核心的光譜信息感知模塊產生激光器驅動信號、采集光電探測器輸出信號并計算與濃度相關的二次諧波信號。

1、硬件設計

采用美國德州儀器的TMS320F2835為主控芯片，主頻150 MH2,含32位浮點處理單元、6個增強型捕獲(eCAP)模塊、3個32位定時器、3個串行通信接口(SC1)模塊。光潛信息感知模塊主要實現兩大功能: 一是產生激光器驅動信號，控制激光器的掃描波長范圍:二是采集光電探測器輸出電信號，從中提取濃度信息并發送給嵌入式控制模塊，利用2片直接教字楊率合成(DDS)芯片(型號為AD9834)分別產生5H2的掃播信號和5KHz的調制信號。

通過放大電路將信號幅值放大到日標范圍內，再采用加法電路將2個信號疊加，最終形成激光器的驅動信號，采用比較器芯片(型號為LN393)將掃描信號與直流電壓信號進行比較，生成與掃描信號同領的方波信號來精準地控制采集電路買樣的起始點，在采集電路中，首先對探測器的輸出信號進行弧放大與隔離外理，然后使用普通I/O口來模擬事行外圍設備接口(SP)以控制16位ADC(型號為AD7902)芯片并采售探測器的輸出信號。

2、光譜信息采集算法與流程

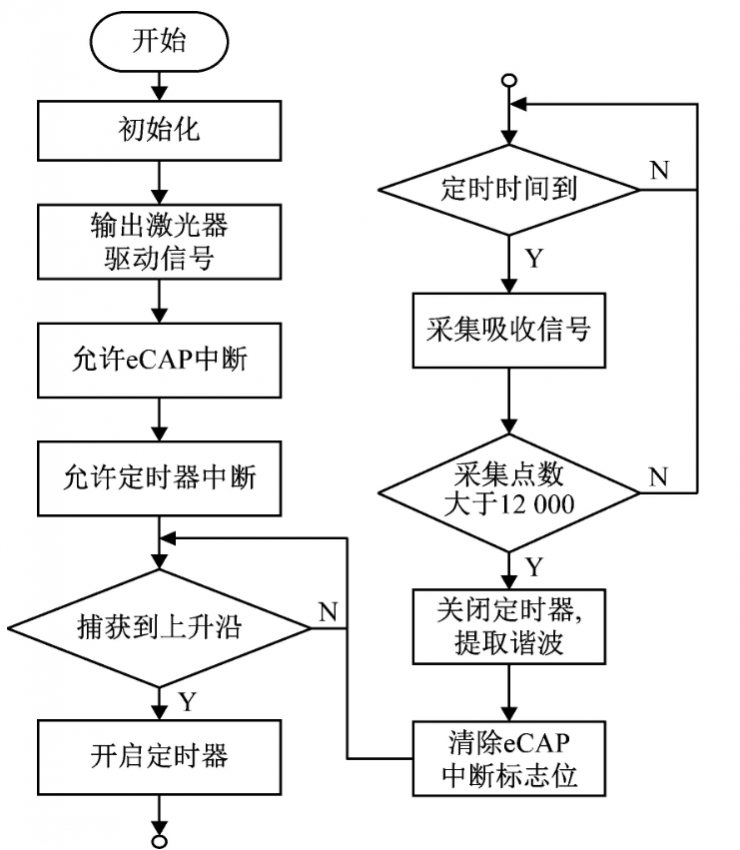

上電后，對DSP、各個芯片及接口進行初始化，產生激光器驅動信號，允許eCAP模塊中斷以及定時器中斷，當eCAP模塊捕獲到掃描信號同領方波的上升沿時，執行eCAP模塊對應的中斷服務程序，在中斷服務程序中。首先開啟定時器，當定時時間到時再對探測器輸出信號采樣1次。定時器的定時時間決定了采樣點之間的時間間隔。當采樣點數大于12 00時)，關閉定時器，算法開始執行標志位為1，判斷算法執行標志位為1后，對采集到的吸收信號數組執行正交鎖相放大算法，提取二次諧波信號，并找到諧波信號的峰值點，執行滑動平均算法，將數據通過串口發送至嵌入式控制模塊中并進行處理。最后，清除eCAP模塊中斷標志位，算法開始執行標志位為0，開啟下一輪光譜信息采集過程。光譜信息提取算法的流程如下圖所示。
