摘要

具有許多1-Wire節點的1-Wire®網絡可能需要專用1-Wire通道。本文討論了一種在網絡中只使用一個1-Wire主機而擁有多個1-Wire通道的方法。

簡介

1-Wire網絡最初設計用于與單條1-Wire總線上的單個1-Wire主機和多個1-Wire節點進行通信。對于1-Wire網絡，理想的拓撲是包含不重要分支線的線性拓撲。然而，包含長分支線的星形拓撲常常是不可避免的，導致確定有效限制的難度加大。解決這些難題的一種方法是利用模擬多路復用器將星形拓撲分解成許多通道。使用多個通道的優點包括：加快各個1-Wire節點的接入時間，提高網絡的魯棒性，以及在不同通道上混用僅過驅節點和標準/過驅節點。獲得這些優點的同時，仍然只使用了一個1-Wire主機。

布置

將1-Wire網絡配置為具有多個通道時，通常采用的辦法是將ADI公司的1-Wire主機連接到模擬多路復用器的公共信號。多路復用器具有數字通道選擇信號，可將1-Wire公共信號連接到所需的I/O，后者包含1-Wire節點器件的一個通道。這種布置可以超越單條1-Wire總線的限制，讓更多1-Wire節點聯網。這是因為它消除了分支線，并且減少了由1-Wire主機驅動的每通道1-Wire節點數。

檢驗

圖1所示為3.3 V系統，其使用DS2485 1-Wire主機。微控制器同時控制DS2485和要選擇的多路復用器通道。在一個1-Wire網絡中，所用多路復用器能夠處理軌到軌模擬信號至關重要，否則可能發生信號失真，并違反1-Wire節點的VPUP參數要求。多路復用器RON參數也必須盡可能小，以避免改變DS2485有源上拉阻抗(RAPU)。如果不考慮這一點，則在強上拉事件期間，1-Wire節點可能無法接收到工作所需的電流。

圖1.典型應用電路。

多路復用器(U2)可以具有外部后置上拉電阻（RP4和RP5），以便在開關斷開時為空閑的1-Wire節點供電。如果不這樣做，則每次通道開關接通時，微控制器必須等待該通道上所連節點的最大喚醒時間（通常為2 ms），然后才能開始通信。然而，當在每個通道上使用外部上拉電阻時，在1-Wire主機引起的下拉事件期間，考慮多路復用器的RON參數的影響很重要。通過選擇較小RON從而避免違反1-Wire節點的最高1-Wire輸入低電平(VIL)參數要求，任何影響都可忽略不計。因此，對于給定的多路復用器后置上拉電阻RP和給定的多路復用器電阻RON，多路復用器后置輸出低電壓表示如下：

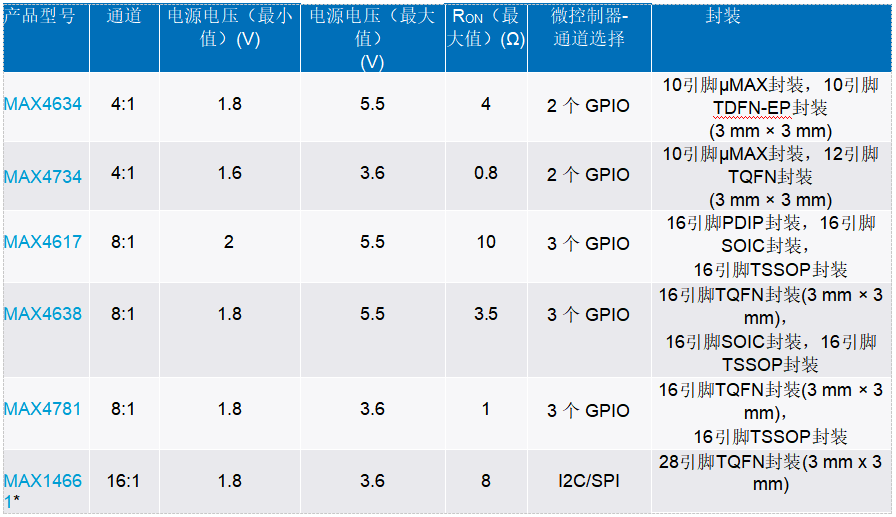

表1.適用于1-Wire器件的模擬多路復用器選型指南

*AB_和COM_引腳提供+10 kV ESD保護(HBM)。任意16個AB_引腳可以連接到任一COM_引腳。

此外，考慮所用1-Wire主機的靈活性也很重要。ADI公司建議任何3.3V系統都可以使用DS2485 1-Wire主機，因為DS2485的時序、輸入觸發電平和內部上拉電阻都是高度可調的。DS2485還可以設置為高阻抗模式，這在使用外部電阻選項時可能很有幫助。但是，如果系統需要5 V，那么次優選擇是使用DS2484。

最后，在本次檢驗中，一些系統需要混用僅過驅和標準/過驅1-Wire節點器件。如果僅過驅器件和標準/過驅器件位于同一1-Wire總線上，則會出現通信故障。一個簡單解決方案是使用多路復用器，將僅過驅器件放置在與過驅/標準器件不同的通道上。這樣，DS2485在通道選擇之間輕松的切換到過驅動模式或標準模式，以實現正確的通信。

模擬多路復用器選擇

設計人員在選擇模擬多路復用器時會考慮許多要求。這些要求可以是通道數量、接口類型、成本、封裝類型和性能。表1列出了針對1-Wire應用的推薦模擬多路復用器。所有推薦的模擬多路復用器都能處理軌到軌模擬信號，具有小RON，并提供多種封裝類型?？刂扑x通道的微控制器必須具有備用GPIO引腳。如果微控制器沒有任何備用GPIO引腳，可以使用MAX14661或類似器件，并將其連接到DS2485所用的同一I2C總線。

結論

本文介紹了一種利用推薦列表中的模擬多路復用器來分解星形拓撲1-Wire網絡的方法。與任何電子元件的選擇一樣，支持系統應在所有使用條件下仔細檢查所有器件規格，以確保可靠運行。
