2024年5月，品英Pickering公司作為用于電子測試和驗證的模塊化信號開關和仿真解決方案的領先供應商，于近日發布了新款PXI/PXIe微波多路復用器模塊。新款40/42-788系列，使用行業領先的Radiall高品質機械微波開關，擴展了Pickering射頻和微波開關范圍。該模塊系列提供8GHz到40GHz帶寬;單或雙SP8T、SP10T或SP12T多路復用器等多種開關配置，是構建復雜微波開關網絡的理想之選。

除了微波開關應用外，新款模塊還廣泛適用于要求極低插入損耗和超高隔離度的射頻應用。微波多路復用器在通信測試中也有許多用途，包括將測量儀器(如網絡分析儀甚至天線)通過路由連接到自動測試設備系統中的多個待測單元(UUT)。

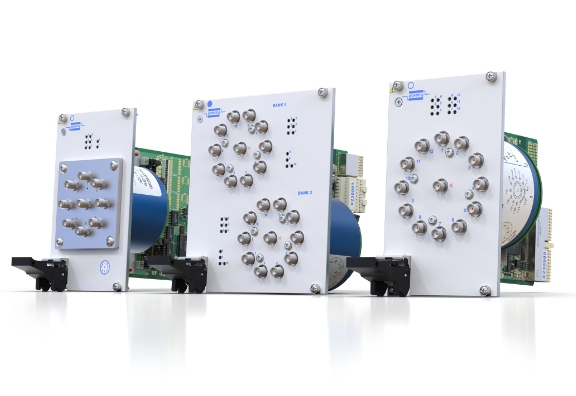

新款微波復用器模塊40-788 (PXI)和42-788 (PXIe)可以切換8GHz至40GHz的50 Ω信號。提供端接(吸收)和未端接(無吸收)類型，單組SP8T，單或雙組SP10T、SP12T的開關結構，繼電器安裝在模塊前面板上的產品形式。內部帶有繼電器端接功能的產品，可以自動將未使用的信號通道接入50 Ω負載來提高信號路徑完整性。同時還提供遠程繼電器版本，可以通過兩槽PXI或PXIe模塊驅動一個或兩個外部多路復用器。合理選擇面板安裝或遠程安裝的產品，可以方便用戶將開關/繼電器布置在最便于使用的位置。

安裝在面板上的多路復用器占用4個插槽(單組開關版本)或6個插槽(雙組開關版本)。遠程安裝版本通過兩根1.5m電纜將每個開關連接到控制模塊上，提供了開關定位的靈活性。新款多路復用器占用較少的PXI機箱空間，并允許微波繼電器靠近被測單元和射頻測試設備。這可以縮短電纜的長度，提高系統性能。

Pickering開關產品經理Steve Edwards指出，“新款模塊為您提供最高的射頻微波開關性能，以及最高通道數的微波多路復用開關。這可以顯著減少多通道微波開關所需的開關器件數量和互連電纜數量，提高信號質量并簡化編程?！?

40/42-788系列具有開關周期計數功能，有助于對測試系統進行健康監測。確定每個通道的操作次數，可以隨時調整用低利用率通道來代替高利用率通道，以平衡各通道的壽命損耗。模塊前面板安裝有LED指示燈，以指示導通的射頻路徑。

根據帶寬要求，通過高性能SMA、SMA 2.9或N型連接器進行連接。Pickering還提供高質量的互連電纜，以支持射頻和微波應用。

40/42-788提供的驅動程序支持所有主流的軟件編程環境和操作系統。品英 Pickering公司保證為所有產品提供標準的三年質保和長期的產品支持服務。
