為應對氣候變化、緩解能源緊張，世界各國正推動化石能源體系向低碳能源體系轉變，光伏電站是目前極具發展?jié)摿Φ木G色電力開發項目。光伏逆變器作為光伏電站的轉換設備，其功能在整個電站中起著重要作用，近年來得到快速發展。根據WoodMackenzie數據，預計到2025年全球光伏逆變器市場空間將達到300GW，對應市場規模達180億美元。

光伏逆變器是光伏發電系統主要部件之一，它連接光伏方陣和電網，控制電池的充電和放電過程，進行交直流的變換，是確保光伏電站長期穩定運行的關鍵。光伏逆變器在整個光伏系統中成本占比雖不高，約8~10%，但卻承擔著整個系統的交直流轉換、功率控制、并離網切換等重要功能，并負責整個光伏系統的智能化控制，起著至關重要的作用。

光伏逆變器的目的是用最大功率點追蹤(MPPT)技術來從太陽能板抽取最大可能的功率，將清潔能源反饋到電網，這就需要功率級電壓和電流必須被準確采樣，并且需要為DC/DC和DC/AC中的電源開關準確生成脈寬調制(PWM)，這些功能的實現都需要主控MCU來協助。同時，MCU也為逆變電路提供過載、短路保護，以及更多智能化功能，包括外界通訊、數據傳輸、人機交互等，MCU無疑是光伏發電控制逆變系統中不可或缺的核心部件。目前雅特力AT32F435、AT32F403A、AT32F421等產品系列已成功應用在光伏逆變器應用中。

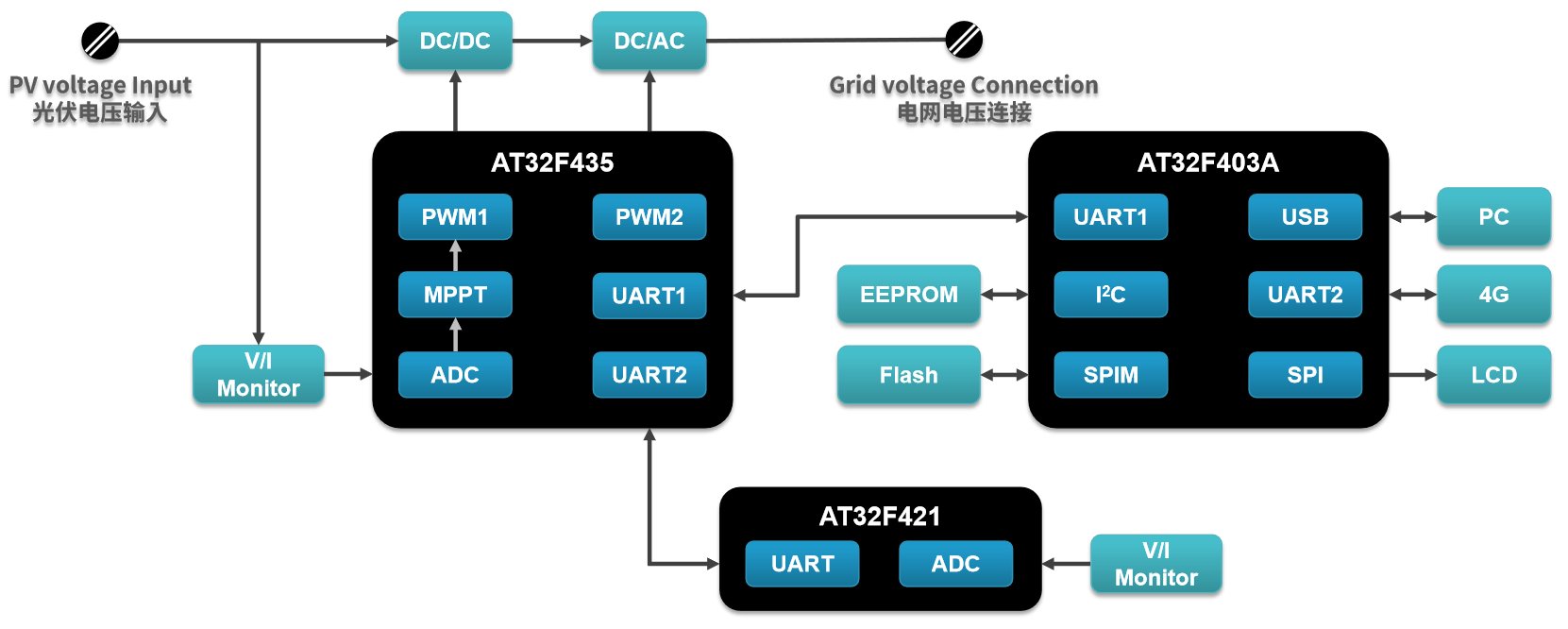

AT32 MCU在光伏逆變器中的應用

逆變驅動：

1. AT32F435憑借288MHz超高主頻及豐富高性能外設優勢，可以高效地處理逆變器的復雜控制演算法，替代DSP，實現降本增效。

2. 3個高級計時器可輸出三相互補PWM波形，滿足正弦波逆變需要的高頻波形。

3. 3個高達5.33Msps采樣率的12位高速ADC，更有助于精準測量面板的電壓和電流，滿足逆變器驅動電路所需的高精度控制要求。

通訊和HMI：

1. AT32F403A主頻高達240MHz，SRAM最大可配置224KB，可以高效地處理各類通訊和HMI交互，滿足逆變器與外界通訊、人機交互等更多智慧化控制的需求。

2. SPIM可接QSPI flash，傳輸速率最高可達90MHz，可快速存儲日志等資料。

監控模組：

AT32F421主頻高達120MHz，1個取樣速率高達2Msps的12位15通道高速ADC，充分滿足高速獲取資料的需求，最大限度縮短光伏系統的關斷時間，確保系統安全。

雅特力AT32 MCU光伏逆變器具有智能、安全、高效、高可靠性等特點，能夠提升電能質量，為電網提供更加穩定、諧波含量較少的純凈電流，同時保障電網安全穩定，提升系統發電效率。AT32 MCU以其高效能、高穩定性、高性價比的優勢，打造了更安全、高效、智能的光伏應用方案，助力社會綠色低碳可持續發展。
