時序就是 CPU 總線信號在時間上的順序關系。CPU 的控制器實質上是一個復雜的同 步時序電路，所有工作都是在時鐘信號控制下進行的。每執行一條指令，CPU 的控制器都要發出一系列特定的控制信號，這些控制信號在時間上的相互關系就是 CPU 的時序。

CPU 發出的時序控制信號有兩大類。一類是用于單片機內部協調控制的，但對用戶來說，并不直接接觸這些信號，可不必了解太多。另一類時序信號是通過單片機控制總線送到片外，形成對片外的各種 I/O 接 口、RAM 和 EPROM 等芯片工作的協調控制，對于這部分時序信號用戶應該關心。

1.機器周期和指令周期

下面先介紹幾個時序概念：

(1) 振蕩周期：也稱時鐘周期，是指為單片機提供時鐘脈沖信號的振蕩源的周期。

(2) 狀態周期：每個狀態周期為時鐘周期的 2 倍，是振蕩周期經二分頻后得到的。

(3) 機器周期：一個機器周期包含 6 個狀態周期 S1~S6 ，也就是 12 個時鐘周期。在一個機器周期內，CPU 可以完成一個獨立的操作。

(4) 指令周期：它是指 CPU 完成一條操作所需的全部時間。每條指令執行時間都是由一個或幾個機器周期組成的。MCS 51 系統中，有單周期指令、雙周期指令和四周期指令。

2.MCS 51 指令的取指/執行時序

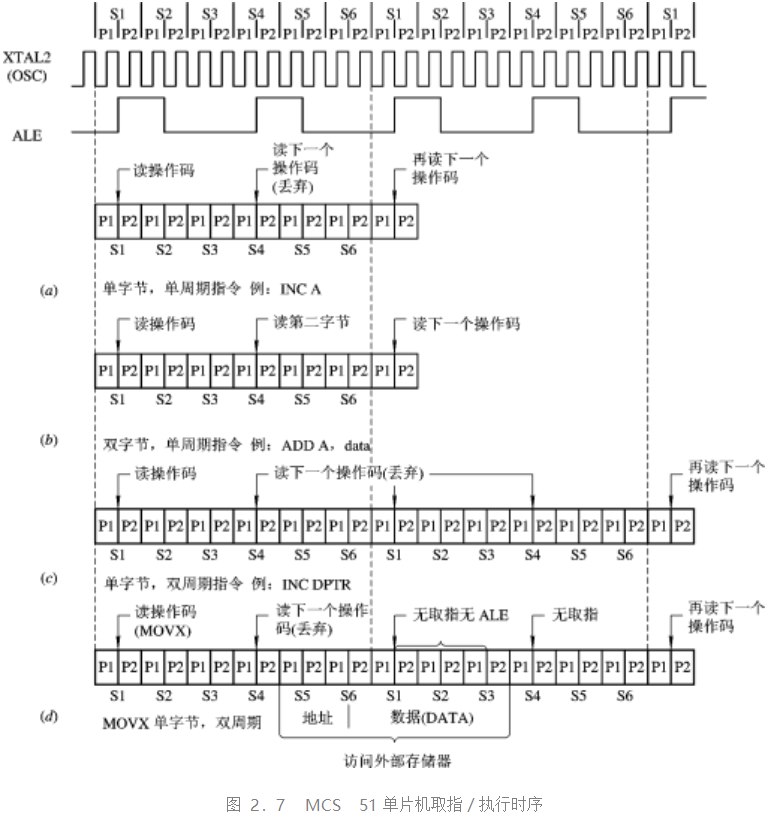

MCS 51 單片機取指/執行時序如圖 2.7 所示，每條指令的執行都包括取指和執行兩 個階段。在取指階段，CPU 從內部或外部 ROM 中取出指令操作碼及操作數，然后再執行 這條指令。通常，在每個機器周期內 ALE 信號出現兩次，時刻為 S1P2 和 S4P2 ，信號的有效寬度為一個 S 狀態。每出現一次 ALE 信號，CPU 就依次進行取指操作，但并不是每條 指令在 ALE 生效時都能有效地讀取指令。如果是單個指令，在 S4 期間仍有讀操作，但讀出的字節被丟棄，且讀后的 PC 值不加 1 。如果是雙周期指令，則在 S4P2 期間讀第二字節， 在 S6P2 時結束指令。

圖 2.7(a)、(b) 分別為單字節單周期指令和雙字節單周期指令的時序。

圖 2.7(c) 為單字節雙周期指令的時序，它在兩個機器周期內發生 4 次讀操作，后 3 次 讀操作是無效的。

圖 2.7(d) 為指令 MOVX 操作 時序 ，它是一條單字節雙周期指令。第一機器周期 S5 開始時，送出外部數據存儲器的地址，隨后讀或?qū)憯?shù)據。讀寫期間在 ALE 端不輸出有效信號，在第二機器周期，即外部數據存儲器已被尋址和選通后，也不產生取指操作。

當 CPU 對外部數據存儲器 RAM 讀寫時，ALE 不是周期信號。

3. 訪問外部 ROM 和 RAM 的時序

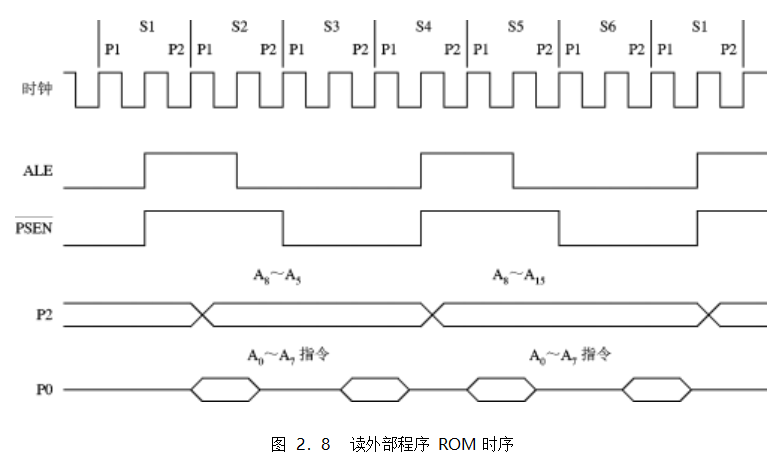

如果指令是從外部 ROM 中讀取 ，除 了 ALE 信號之外，控制信號還有PSEN 。此外，還要用到 P0 和 P2 口，P0 口分時用做低 8 位地址和數據總線，P2 口用做高 8 位地址總 線。相應的時序圖如圖 2.8 所示。

其過程如下：

(1) 在 S1P2 時 ALE 信號有效;

(2) 在 P0 口送出 ROM 地址低 8 位，在 P2 口送出 ROM 地址高 8 位。低 8 位地址信號只持續到 S2 結束，故在外部要用鎖存器加以鎖存，ALE 為地址鎖存信號 。高 8 位地址在整個讀指令過程中都有效，不必再接鎖存器，到 S2P2 前 ALE 失效。

(3) 在 S3P1 時刻 PSEN開始有效，用它來選通外部 ROM 的使用端，所選中 ROM 單元的內容，從 P0 口讀入到 CPU，隨后 PSEN 信號失效。

(4) 在 S4P2 后開始第二次讀入，過程和第一次相同。

訪問外部數據 RAM 時，使用的控制信號有 ALE 和RD(讀) 或WR(寫)，P0 和 P2 口仍然要用，作為傳送 RAM 地址線和讀寫數據線。讀外部數據 RAM 的 時序如 圖 2.9 所示， 其過程如下：

(1) 第一次 ALE 有效到第二次 ALE 出現前的過程和讀外部 ROM 相同。

(2) 第二次 ALE 有效后，P0 口、P2 口分別送出 RAM 單元的低 8 位和高 8 位地址。

(3) 在第二個機器周期第一個 ALE 不再 出現，此時PSEN為高 電平，第二個機器周期的 S1P1 時RD開始有效，選通 RAM 芯片，從 P0 口讀出 RAM 單元數據。

(4) 第二個機器周期 的第二個 ALE 出現時 ，也對外部 ROM 進行讀操作，但為無效操作。

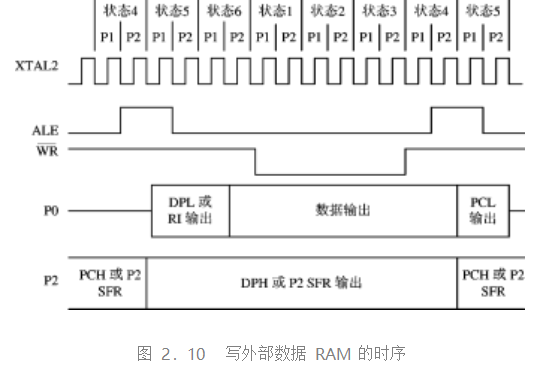

若對外部 RAM 進行寫操作，則用WR信號來選通 RAM，其余過程與讀操作相似，寫外部數據 RAM 的時序如圖 2.10 所示。
