引言

通過觸摸屏、PLC控制變頻器的控制系統,在電力拖動控制中應用日益廣泛。這一控制模式可以提升電動機的控制質量,實現電動機的無級調速及恒轉矩控制,便于實現變頻器的通信控制和遠程控制,提高了系統的自動化水平,同時減少了機械接點和故障率,觸摸屏作為系統的輸入/輸出部件,也使控制系統具有了記憶功能,控制界面直觀生動。本文以施耐德觸摸屏、PLC、變頻器為例介紹變頻器控制系統的設計及應用。

1系統組成及各部分作用

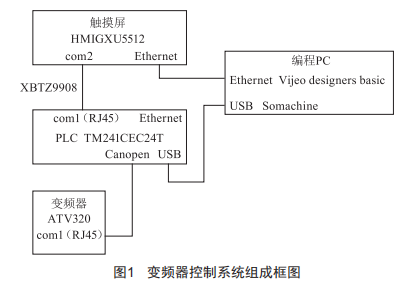

基于CANopen通信的變頻器控制系統主要由觸摸屏、PLC、變頻器組成,其中觸摸屏采用HMIGxU5512型號,PLC采用TM241CEC24T型號,變頻器采用ATV320型號。系統組成如圖1所示。

各組成部分的作用介紹如下:

1.1HMIGXU5512型觸摸屏

HMIGxU5512屏幕為彩屏,面板尺寸為275mm×206mm,分辨率為800×480像素,額定輸入電壓為DC24V,輸入電壓范圍為DC20.4～28.8V。配有1個IEEE802.3兼容的以太網通信端口RJ45、1個A型UsB端口、2個串行接口C0M1和C0M2。C0M1為Rs-232C接口,用于將HMIGxU系列觸摸屏通過Rs-232C電纜連接到遠程設備,所用連接器為D-sub9針凸型連接器:串口2為Rsk422-485接口,用于將HMIGxU系列觸摸屏通過Rsk422-485電纜連接到遠程設備,所用連接器為Dksub9針凸型連接器?？梢酝ㄟ^UsB下載線或網線將程序下載到觸摸屏。

1.2TM24CLEL24T型#PL

TM241CEC24T型PLC具有6個普通輸入、8個高速計數輸入,合計14個輸入點:6個普通晶體管輸出、4個高速脈沖輸出,合計10個輸出點。高速輸入可作為普通輸入使用,高速輸出也可作為普通輸出使用,接線端子可拆除。2個串行通信端口、l個UsBMinikB編程端口、l個以太網端口、l個CANopen端口。PLC電源為DC24V。

TM24l型PLC可以進行優化配置和擴展,包括本地擴展和遠程擴展。本地擴展最多3塊通信模塊TM4,放在PLC的左邊,最多7塊I-o擴展模塊放在PLC的右邊:I-o擴展模塊有TM3和TM2模塊,TM3模塊放在TM2的左邊。遠程擴展包括TM3模塊和TM2模塊,帶TM3收發器模塊的配置中,不能使用TM2模塊。

1.3ATV320型變頻器

ATV320型變頻器是一款緊湊型變頻器,支持Modbus和CANopen通信協議,可通過變頻器前面的RJ45接口對變頻器進行訪問?？赏ㄟ^ModbusTCP、Ethernet-IP、Profinet、EtherkCAT、ProfibusDP、Devicenet等通信卡選件構成通信總線和網絡。能夠耐受惡劣化學、沙塵環境,符合IEC60721標準3C3、3s2,可在高達60℃的環境溫度下運行:支持同步電機、異步電機。

2變頻器控制系統設計

2.1通信網絡

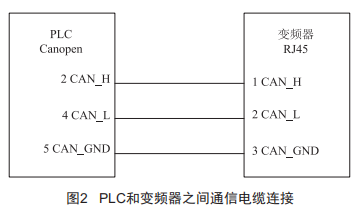

(1）變頻器與PLC之間通過CANopen通信協議進行通信。通信電纜連接如圖2所示。

其中,TM241CEC24T型PLC采用螺釘接線端子型CANopen接口,ATV320型變頻器采用其前面的RJ45CANopen接口。端子代號及其連接關系如圖2所示。

(2）HMIGxU觸摸屏與TM241PLC之間采用Modbus通信,觸摸屏選擇串口2,因為串口2為Rsk422-485口:PLC選擇串口1,串口1為RJ45接口。觸摸屏與PLC的Modbus通信電纜為xBTZ9008。

2.2觸摸屏的組態及界面設計

觸摸屏的組態及界面設計軟件采用VijeoDesignerBasic1.l,設計步驟如下:

(l）創建新工程,選擇工程名稱、路徑,觸摸屏型號:

(2）設置網絡IP地址,雙擊目標,在網絡配置中設置網絡IP地址,該IP地址要與觸摸屏上設置的IP地址相同:

(3）設置I-o管理器,選擇驅動程序為Modbus(RTU）一Modbus設備,CoM端口選擇CoM2:

(4）Modbus設備設置,從設備地址設置為l,勾選IEC6ll3l語法,雙字字順序選擇低字優先:

(5）界面組態,在畫面1中組態2個數值顯示,分別鏈接轉速設定和實際轉速變量,設置啟動、停止、復位按鈕,分別鏈接變頻器的啟、停和故障復位變量。

2.3#PL組態及程序

(1）串口組態:點擊seria1Line1右方"＋"號,添加設備ModbusManage并組態:

(2）CANopen通信組態:右擊CAN1,單擊添加設備,將變頻器ATV320添加為子設備,雙擊CAN1,設置CANl波特率和變頻器端一致:

(3）在應用程序樹中添加PoUContro,在PoUContro中添加GIATV.Contro1ATV運算塊,用以控制變頻器的啟、停和轉速設定:

(4）在應用程序樹中添加PoUsDo,在PoUsDo中添加CIA405.sDoREAD和CIA405.sDo+RITE運算塊,用以讀變頻器的參數和設置變頻器頻率。

2.4變頻器的參數設置

ATV320變頻器與TM24lCEC24T型PLC之間采用CANopen通信,變頻器參數設置如表1所示。

可以使用圖形顯示終端對變頻器進行參數設置。參數設置完畢,變頻器需要斷電重啟。

3結語

觸摸屏和PLC通過Modbus協議進行通信,觸摸屏是主站,PLC是從站:PLC和變頻器之間通過CANopen協議進行通信,PLC是主站,變頻器是從站。觸摸屏通過PLC的讀寫和控制運算塊對變頻器進行啟停和轉速設定控制及參數顯示。
