BL0937B 產品概述：

BL0937B 是一顆寬量程單相多功能電能計量芯片，適用于單相插座表、單相插排、智能家電控制電路等應用，具有較高的性價比。

BL0937B集成了2路高精度Sigma-Delta ADC，參考電壓，電源管理等模擬電路模塊，以及處理有功功率、電流電壓有效值等電參數的數字信號處理電路。提供高頻 CF1 用于指示電流/電壓有效值，高頻 CF 用于電能計量。

BL0937B 能夠測量單相有功能量、有功功率、電流電壓有效值等參數；能夠充分滿足插座表、單相插排、智能家電等領域的需要。

BL0937B 具有專利防潛動設計，配合合理的外部硬件設計。

BL0937B 計量芯片特點：

? 高精度，在輸入動態工作范圍 2500:1 內，非線性測量誤差小于±0.5%

? 大信號穩定性，采樣電流 300mA 點，CF 輸出跳動小于±0.2%

? 小信號穩定性，采樣電流 50mA 點 CF 跳動小于±0.3%

? 芯片給出電壓和電流的有效值，電流測量范圍（4mA~30A）@1mohm

? 芯片具有防潛動設計，確保無電流時噪聲功率切除。

? 芯片上有電源電壓監測電路，檢測掉電狀況，工作電壓低于 2.6V 時，芯片進入復位狀態

? 芯片內置 1.1V 參考電壓源(典型值)

? 芯片內置振蕩電路，無需外接晶振

? 芯片單工作電源 3.3V，低功耗 8mW（典型值）

? SOP8 封裝

芯片應用：

1、BL0937B典型應用

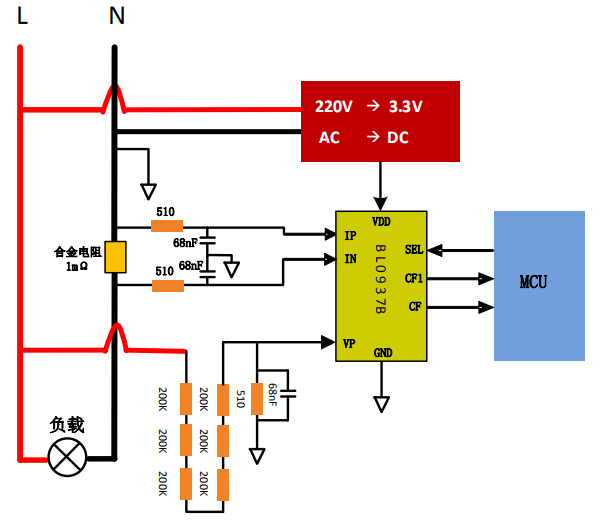

BL0937B 典型應用框圖如下所示。采用 3.3V 供電。電流信號通過合金電阻采樣后接入BL0937B 的 IP 和 IN 管腳，電壓信號則通過電阻分壓網絡后輸入到 BL0937B 的 VP 管腳。CF、CF1、SEL 直接接入到 MCU 的管腳，通過計算 CF、CF1 的脈沖周期來計算功率值、電流有效值和電壓有效值的大小。

2、CF、CF1的頻率

BL0937B對輸入的電壓和電流兩個通道的輸入電壓求乘積，并通過信號處理，把獲取的有功功率信息轉換成頻率；在這個過程中，同時通過運算計算出電壓有效值和電流有效值并轉換成頻率。有功功率、電壓和電流有效值分別以高電平有效的方式從CF、CF1輸出相關的頻率信號。
3、防潛動

BL0937B 具有專利防潛動設計，配合合理的外部硬件設計，可確保在無電流時噪聲功率

不被計入電能脈沖。防潛動閾值為滿量程輸入信號對應有功功率的十萬分之 3.5
4、過流檢測

BL0937B 內部有快速過流檢測功能，能在 200mS 內檢測電流過載，同時在 CF 管腳輸

出過流指示信號。便于設計過流保護電路。
5、電流/電壓有效值輸出

BL0937B的電流/電壓有效值通過 SEL 選擇從 CF1 管腳輸出，SEL=0 時 CF1 管腳輸出

電流有效值對應的高頻脈沖，SEL=1 時 CF1 管腳輸出電壓有效值對應的高頻脈沖。內部電

流、電壓有效值計算模塊獨立，SEL 切換等待時間<10uS。
