近日，OPPO在今年的INNO DAY活動上發布了第一款自研芯片——馬里亞納X（ MariSilicon X）。這是一款NPU芯片，但非通常意義上的NPU，而是專門用于影像處理的NPU芯片。 這不僅是一款性能參數超強的芯片，更是手機的計算影像邁入“一機雙芯”時代的開啟?！?strong>SoC+影像專用NPU”的雙芯方案會帶來手機影像Pipeline管線上全鏈條的最優解，實現軟件AI算法和硬件計算資源的緊密耦合，突破旗艦手機的影像體驗。

先來看一下MariSilicon X的表現，據OPPO介紹有四大特點：

?AI能效突破：18TOPS AI算力；11.6TOPS/w能效比。（參考蘋果A15的NPU算力為15.8TOPS；運行同樣的OPPO的AI降噪算法的速度是搭載驍龍888的Find X3 Pro的20倍，能效比達到40倍。）

?20bit Ultra HDR：覆蓋100萬:1的最大亮度范圍，是目前行業主流HDR能力（驍龍8、天璣9000）4倍

?實時RAW處理：支持20bit RAW計算，計算前置為整個影像鏈路帶來無損的高質量數據，基礎畫質的提升、預覽即成像、三方App畫質提升

?RGBW Pro模式：雙鏈路的設計和2x RAW計算，實現8.6dB的信噪比和1.7倍解析力提升

通過這些強大的特性加持，MariSilicon X大幅提升了夜景視頻拍攝的畫質，將計算影像推向了4K+20bit RAW+AI+Ultra HDR的新極限。

實現如此強大性能的背后，究竟有哪些奧秘？我們接下來一起來解析下MariSilion X的內“芯”。

MariSilicon X：一顆影像處理專用NPU芯片

MariSilicon X采用的是自研DSA架構，其中包含多個IP：有自研NPU IP—MariNeuro、自研ISP IP—MariLumi、自研MIPI接口IP、Arm控制IP以及自主設計的雙層內存系統等。

MariLumi主要進行圖像信號的降噪和HDR處理，MariNeuro主要負責AI降噪算法加速，自研MIPI用于對接各種圖像傳感器，包括OPPO和Sony定制的傳感器，Arm控制IP主要用于IO口控制等，雙層內存架構用于內部數據搬運。

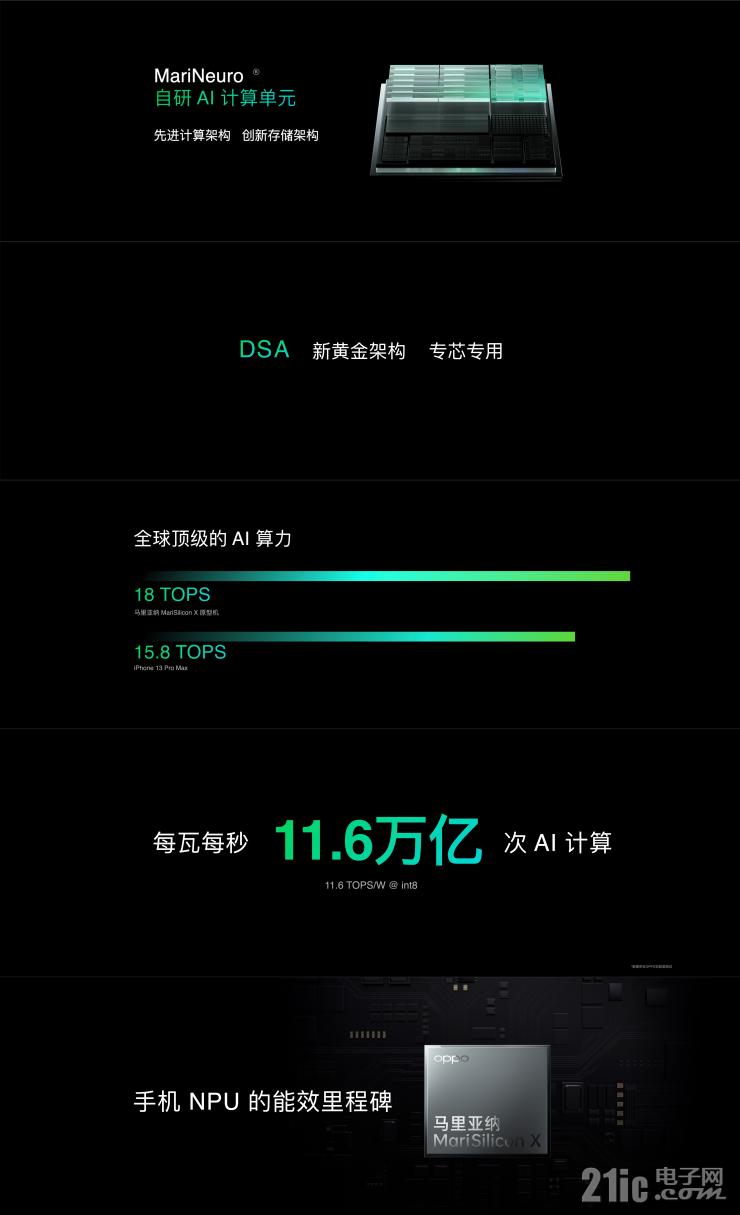

NPU core：MariNeuro

對于計算影像應用而言，算力自然是越高越好。但受限于手機的外形和當下的電池能量密度，所以對于這顆NPU的功耗也有著嚴格的要求，不能單純追求算力高，對于能效的控制反而更為關鍵。OPPO在最開始產品定義的時候就充分考慮了，將該NPU的功耗限制在手機功率約束范圍內，在這個限制內進行整體的架構設計。

“手機上一顆NPU設計的關鍵難點不在于算力。因?yàn)榭梢酝ㄟ^(guò)增加面積，把算力堆起來，但達到11.6 TOPS/w要難的多?！監PPO 芯片產品高級總監姜波表示，“有一個NPU不難，但這個NPU真的能用到那個應用場景，在這個應用場景算法約束的情況下達到這樣的能耗效率，是非常難的?！?/p>

如何理解“應用場景算法約束下達到這樣的能耗效率”這一點呢？以Find X3 Pro舉例，雖然搭載的驍龍888平臺上NPU算力很高，但跑OPPO的AI降噪算法最大只能跑到2幀，功耗達到1.7W。“2幀”只能應用在拍照上，遠遠達不到30fps的視頻拍攝最低門檻。如果將算力提高到30fps的水平，功耗也會是1.7W的數倍，這完全超出了手機的能耗約束水平。

而在OPPO自研的MariNeuro NPU上，可以在800mW的功耗約束范圍內達到40fps的水平。既然視頻拍攝30fps就已經足夠，為何要做到40fps？姜波表示，4K 30fps只是一個基礎的要求，為了提供更好的影像效果，比如在夜景錄制的場景下，要在開啟AI降噪同時開啟HDR，這時就需要更多的算力，并且SoC中也會激活一些算力，這時候整體功耗就會提高。在這種場景下，考慮了整個鏈路的功耗，所以MariNeuro需要在30fps 800mW的表現上有足夠的冗余的性能，因此最終在800mW的功耗約束范圍上達到40fps水平。如果不開啟AI降噪，實時拍攝4K 60幀的HDR視頻也毫無壓力。

ISP core：MariLumi

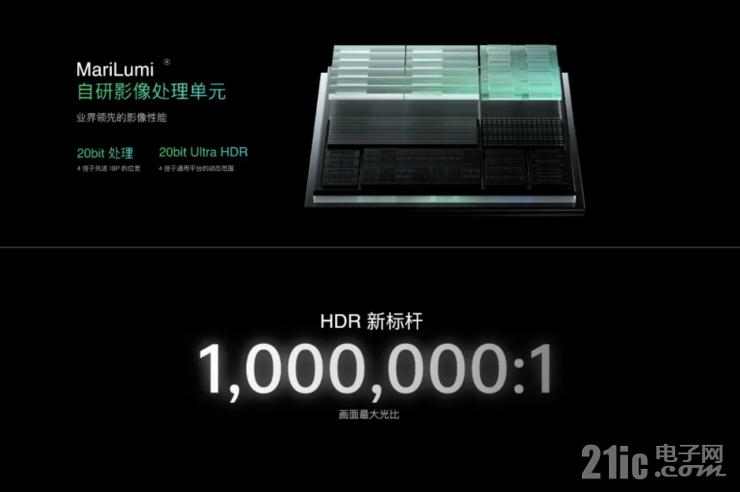

MariSilicon X上搭載的自研ISP IP-MariLumi主要功能是HDR和降噪，采用雙鏈路的設計和2路20bit實時RAW計算，配合NPU的加速達到了120dB的降噪水平，開啟RGBW Pro模式可以實現8.6dB的信噪比提升。

20bit-120dB意味著對于一張圖片而言，最亮和最暗的部分相差100萬倍。參考當前的旗艦SoC（高通驍龍8 gen1和天璣9000）都是將計算位數提高到了18bit，圖片信噪比做到25萬倍左右。OPPO通過新增MariSilicon X這一顆芯片，將手機影像處理的效果突破了旗艦SoC的設定的極限。

在OPPO的測試平臺上進行對比，在4K場景下有MariSilicon X加持的圖形亮部可以達到了8dB增益，圖形暗部增益可以達到12bit，也就是8倍提升。

為了實現影像體驗突破，從最前端圖像傳感器這一層面上，OPPO此前就與索尼進行了深度傳感器定制。但例如RGBW這種類型的定制傳感器，整體行業應用量較少，所以SoC廠商并沒有做到最好的適配。需要傳感器端將RGBW信息轉換成傳統RGGB信息，然后傳到SoC進行處理。但這一轉換過程中就會造成有用信息的丟失，因此無法發揮出RGBW定制傳感器的最佳效果。MariSilicon X就起到了很好的承上啟下的紐帶作用，通過雙路超采樣pipeline（RGB+W），與前端的傳感器實現了緊密耦合，直接在RAW域上進行實時計算。這樣既保證了發揮定制RGBW傳感器的最佳效果，也優化了整體處理鏈路的計算資源分配。

雙層內存系統

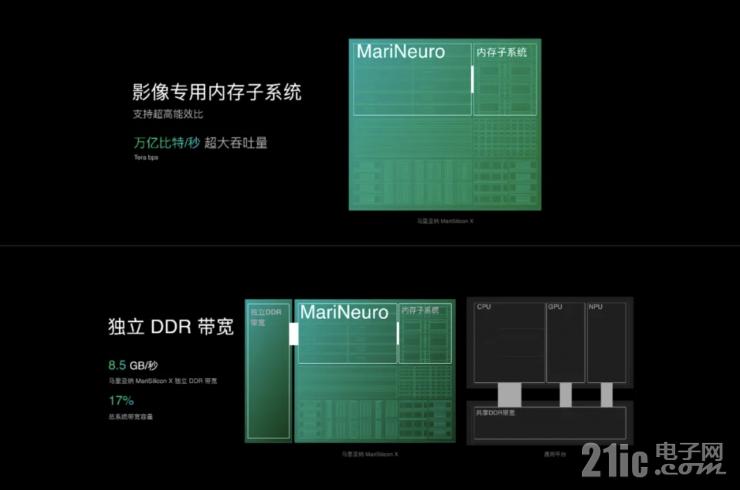

MariSilicon X是一個算法與硬件緊密耦合的芯片，因此片上內存的設計和大小也都是根據應用場景進行定制化設計的結果。據悉其采用256MB的LPDDR4X的內存顆粒，是片上獨立內存子系統帶寬，遠遠大于傳統的DDR讀寫速度，可以實現Tb級讀寫速度，提供8.5GB/s的影像專用帶寬，為AI的高效運算提供充分的內存讀寫支持。

據姜波介紹：“對于NPU和AI處理而言，因?yàn)槭且粚訉佑?jì)算的，所以有大量中間的運算數據。如果來回在DDR上進行搬運，就無法達成需要的目標。 ”

6nm臺積電制程

為了將整顆NPU的功耗控制在手機功耗水平之內，OPPO選擇了臺積電的6nm工藝制程，這是臺積電第一個主流的采用EUV的制程。據姜波分享，在早期評估階段，在OPPO想要的芯片表現的需求上，必須上到6nm才能滿足。在6nm的工藝節點上進行芯片設計，尤其是這么多自研IP的設計，本身也面臨了非常多的挑戰。但最終出來的成片效果非常理想，功耗表現等都與最初的設想相匹配。

一機雙芯：拉出影像鏈上第二條性能上升曲線

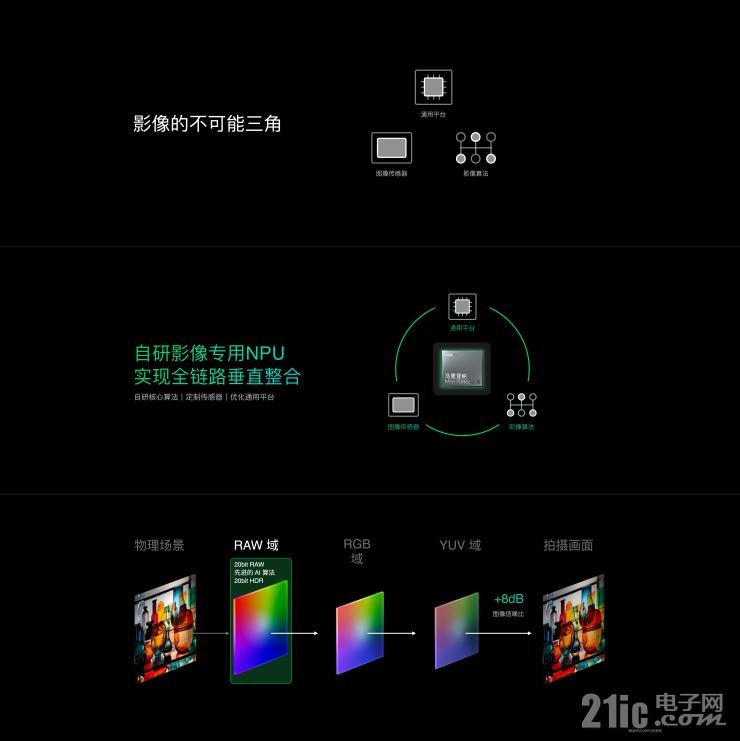

目前常規的影像處理鏈條是“圖像傳感器采集信號??SoC中的ISP進行信號處理??顯示”，計算影像的算法跑在SoC上，所以追求更好效果的方式是SoC廠商迫近更高的影像處理極限，圖像傳感器也迫近更好的性能。但這里面存在著一些難以突破的限制：SoC廠商把握不準用戶場景需求，定制傳感器和SoC無法完美配合，終端廠商的定制算法與SoC硬件資源無法緊密耦合...在OPPO追求極致用戶影像體驗的路上——后端上優化和積累算法、在最前端傳感器定制，但不管怎么，都無法突破現在這條影像處理鏈上的掣肘。

手機計算影像的時代，軟硬件的緊密耦合才能發揮出最佳效果。所以O(shè)PPO的MariSilicon X出現了，影像鏈變成了“傳感器??影像專用NPU??SoC??顯示”，在NPU上追求算法和硬件的緊密耦合，這是一條新的性能上升曲線的出現。

計算重心前置的價值

首先，新增的MariSilicon X作為影像專用NPU，釋放了原先后端SoC中的影像處理和計算壓力，將計算中心前置。另外MariSilicon X將除了HDR AI降噪之外的復雜算法都在RAW上實時處理，這種處理的前移進一步保證了后鏈上接收到的影像質量。

據姜波分享，手機影像從傳感器進入之后，一般是三段式，從RAW到RGB到Y(jié)UV，其實每一段都有信息損耗，目前傳統的SoC上面都是基于YUV做的，比如降噪、HDR等。在RAW域上對于傳感器的最原始數據進行處理，才能達到最好的效果。MariSilicon X的實時RAW處理有著影像線性度、色彩更好的優勢，可以保持更多原始信息，實現更高的處理效果。OPPO的芯片設計團隊在最初定義這顆芯片時候，就充分考慮了定制化NPU芯片與OPPO定制sensor有一個最緊密的耦合、最大限度的優化。

“通過MariSilicon X這顆影像專用芯片，我們達成了OPPO的自研算法與OPPO自研芯片的深度耦合，以及作為終端廠商，我們看到了整個影像鏈 從傳感器的定制開始、到傳感器信號的接收處理、再到圖像處理鏈條的優化，讓算法在NPU上做到性能的最大化和最優化，這是一種非常深入的垂直整合，相信這也是OPPO作為手機終端廠商可以達到的差異化的點?！?/p>

推動行業前進的意義

MariSilicon X是OPPO在自己當下行業位置上能夠作出的影像體驗最大化的突破。因?yàn)樯袩o(wú)自研SoC，所以無法直接在SoC中設計和調用NPU和ISP資源來實現與前端定制傳感器、終端算法的緊密耦合，實現軟硬件的最佳協同來達到其所期用戶體驗效果。這種在SoC外掛一個影像專用NPU的方式，固然會給終端增加較高成本，但對于追求用戶體驗的OPPO而言并不介意。

OPPO此舉為行業中計算影像的前進提供了一種新的技術路線，也只有終端廠商在深入了解了用戶的發展需求之后，才可以進行這種探索。因?yàn)殡m然成本的增加較高，但相比手機終端上極致體驗提升而言并不為過；相反手機SoC廠商作為芯片供應商，如果進行這種細致的行業方向探索，試錯成本會較高。

手機SoC廠商會不會后期跟進這種思路，直接在SoC中為ISP專門開辟NPU的資源，并且提供與之緊密耦合的算法，達到目前MariSilicon X芯片新建立的旗艦影像體驗？非常有這種可能。但我們認為這種可能不會成為OPPO的顧慮，反而更是一種利好。首先這種集成從系統角度考慮是一種更好的方案，另外這也會為OPPO帶來的終端上成本降低。對于OPPO而言，走到了對的方向上，走到了行業的前面，這種意義已經足夠。

OPPO新的護城河顯現：真正造芯能力

一提到終端廠商造芯，行業內有一種理所當然的看法是——“直接買IP，交給設計服務即可，并沒什么了不起”。出現這種聲音來自兩個方面：一是因?yàn)樾酒O(shè)計的門檻較高，回報周期長，終端廠商確實難以踏入；二是因?yàn)槟壳靶袠I(yè)內IP廠商和芯片設計服務已經非常成熟，這的確也是行業內不少終端造芯的真實寫照。但經過了對MariSilicon X芯片的全面了解之后，可以看到OPPO絕非如此。

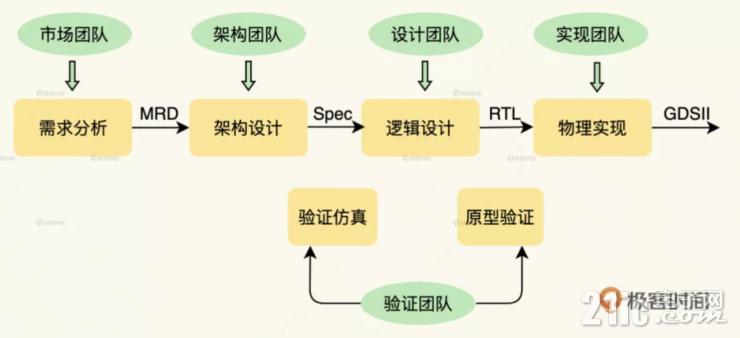

引用行業內資深人士邵魏博士的一句話：“芯片項目是人類歷史上最細微也是最宏大的工程，研發投入大，項目收益高，試錯成本極高?！币粋€(gè)芯片需要經過芯片設計、晶圓制造、封裝測試三個重要的環節。如果單純看芯片的設計，需要經過需求分析??芯片定義??架構設計??邏輯設計??物理實現，以及驗證仿真和原型驗證等環節。不僅如此，在當下的芯片產業中，為了摩爾定律的延續，芯片設計者還要與晶圓制造廠、封測廠也保持密切的合作，將芯片在先進節點和封裝上的實現。

圖源：極客時間《說透芯片》

為什么說OPPO是具備了真正的造芯能力？首先從MariSilicon X這顆芯片整體來看，這并不是一個小芯片，其中包含了自研NPU核、ISP的核、Arm核、MIPI核、兩層內存架構等。雖然實現的功能看起來非常聚焦，但體現了OPPO小到IP核、大到SoC的設計能力。

最初的產品定義開始，姜波認為是最難的部分，用戶痛點、OPPO能力、呈現價值這三方面需要連起來做思考?！笆紫鹊谝徊绞嵌ㄎ挥脩敉袋c(diǎn)，就是OPPO能做什么，也就是有了這個技術之后能給用戶呈現什么，以及給到用戶的價值在哪，這是第一步。而且要看解決用戶痛點需要的基礎能力是什么，這個基礎能力其實涉及方方面面，可能涉及OPPO自己的技術積累，這個積累包含硬件設計、已有IP、算法，涉及各個方方面面。能否將這些方面垂直整合起來，實現至少有一個點是有突破性的，這個點對用戶有價值的（這就是技術演進的難點）。”

在產品定義之后，MariSilicon X芯片團隊就比著不同部分功能需求，在市場上找合適參數的IP。6nm的先進制程節點上不是沒有相應的IP，但經過一番調研之后，設計團隊發現既有的IP并不能滿足其MariSilicon X芯片在終端層面功耗性能極致的要求。所以不論是NPU、ISP，甚至是MIPI接口，MariSilicon X芯片團隊都進行了自主的研發。但也這就意味著每一個自研的IP，理論上都要單獨經過一個Test chip的驗證和流片，以確保其滿足預先設想的參數表現。確認自研的各個IP沒有問題之后，再將所有的IP進行布局和RTL綜合，后面才會進行布線、流片和驗證的工作。

在6nm的工藝上，針對每一個自研IP進行流片驗證，這本身對于這顆NPU的設計而言就是極大的挑戰。和經過多個自研IP的流片驗證之后，就會消耗極大的時間和精力。姜波表示，“如果按照那樣的流程，今天我很難做在這兒跟大家share這個芯片，我們克服了好多自研上的問題，尤其是你跑到一個更新的工藝制程上，的確是有更多挑戰的，我們對于自研IP的功耗和性能進行了非常精細的預研預判。這里面有很多細節，這只是其中一個例子?！?/p>

在芯片制造的過程中，要實現一顆成熟的芯片，需要在流片、fix、bug修復、流片的這一過程上反復完善。但據姜波透露，OPPO的MariSilicon X芯片一次流片就成功了，這也意味著其只花了一次流片費用，并沒有額外的Fix和bug修復的費用。

所以從MariSilicon X的整個誕生的過程，我們可以看到OPPO的造芯能力是實實在在，已經具備了世界一流的專業系統級芯片設計能力。

現在的先進芯片設計者不僅要懂芯片設計，同樣也要在設計過程中保持與IP商、晶圓廠的緊密的配合。這種IP設計能力、系統級芯片設計能力、和芯片設計上下游的協作能力，是OPPO有別與其他終端廠商的新的護城河。

結語

馬里亞納海溝給人的直觀感受是“黑”，早在兩年前有媒體爆出OPPO馬里亞納芯片計劃之時，輿論的解讀通常是“造芯之路的艱難”，“黑漆漆地摸索”。但我們認為還有另外兩種解讀的角度：

?“探索”：去沒有人到過的地方探索，新的技術，新的可能。這是OPPO作為行業開拓者的責任，先身探索。

?“更多”：海底蘊藏著極多的寶藏，除了MariSilicon X，未來里還會有更多的驚喜出現，綿源不絕，未來可期。

最后一塊芯片設計能力的拼圖已經拼上了，未來OPPO從用戶到終端的全鏈條垂直整合的能力，能夠達到的程度，會越來越強。
