引 言

當前隨著航空機載電子技術的快速發展，在機艙內部， 諸如有源相控陣?yán)走_(dá)等高頻大功率設備和精密電傳數字控制系統，不同頻率范圍、不同功率等級的數字與模擬信號之間存在密集空間內的信號互擾，導致較多破壞信號完整性的問題出現，如計算機指令接收錯誤、虛警報故、功率開關誤動作、伺服閉環控制系統失穩等，嚴重者會直接影響飛行安全。

為此，本文針對較為常見的振鈴型干擾，著重解決信號反射和高頻振蕩雜波的技術難點，力求以簡便可操作的方法， 實現信號完整性的補償改善 [1]。

1 干擾來源和原因分析

所有數字信號在物理層面依然屬于模擬信號，在其生成過程中，必然存在 CMOS 電路開關通斷形成的斬波動作，信號在產生源頭就會引入高次諧波干擾 ；此外，信號在傳輸過程中，因為物理空間的約束和工藝水平的限制，不可避免地會接收到來自信號外部的擾動。因此可以認為，在現階段的電子技術水平下，信號干擾的出現是必然的。

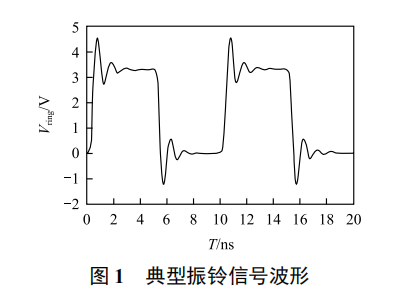

振鈴型干擾信號是最為常見的信號干擾類型之一，它在波形中同時包含了超調和振蕩的影響。圖 1 所示為典型的信號振鈴現象。

根據經典電路基礎理論，信號傳輸路徑上的阻抗不連續性會引發信號的局部反射效應 ；從具體電路簡化歸納出的電路模型在輸出端的阻尼比不足，導致信號上的疊加諧波衰減過慢。而這兩種因素構成了振鈴型干擾信號形成的主要原因。本文將圍繞如何消減反射和增強阻尼，討論分析針對振鈴型干擾信號的完整性補償方法 [2-4]。

2 消減反射的信號處理

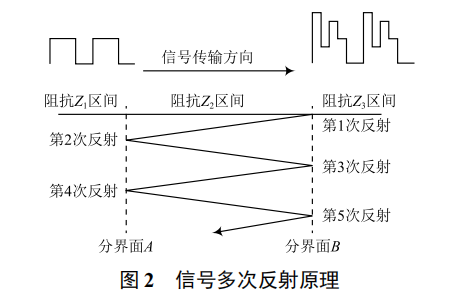

從物理層面描述，電路信號是以電磁波的形式在介質中沿某一方向傳輸。由于介質的材料、特性以及鄰近環境的不同，信號傳輸路徑上的介質阻抗存在差異，造成傳輸阻抗的不連續性。信號抵達阻抗不同的傳輸線分界面時，一部分以入射電壓繼續正向傳輸，一部分則以反射電壓沿原路徑反向傳輸，在阻抗分界面處，入射與反射電壓疊加，形成該處的實際信號電壓，與抵達前的信號電平產生差異，而如果連續經過兩處不同阻抗的傳輸分界面，則信號會在兩處之間發生多次反射，形成更為復雜的信號電平，如圖 2 所示。

發生在 B 點的第一次反射，測量電壓值為 5.5 V，認為末端接收器件輸入阻抗為理想無窮大，得到 B 點反射系數 ：

即發生等壓反射，則推導得到輸入電壓為 5.5 V/2=2.75 V， 發生在 B 點的第三次反射，測量電壓值為 1.84 V，即以反射系數 1 為基礎再次發生等壓反射，推得此次輸入電壓為

（1.84-5.5）/2= -1.83 V

而這是由 2.75 V 在折返 A 點發生第二次反射時產生的，由此得到 A 點反射系數 ：

通 過 A，B 點 反 射 系 數 得 到 Z1，Z2 阻 抗 關 系， 即

Z2=5Z1。

根據 PCB 印制線的特性阻抗經驗公式，單位長度電感為 9.009 nH/inch，單位長度電容為 3.585 pF/inch，則測量 Z1 阻抗區間印制線以 10 inch 長度計算，有下式 ：

由于我們的目標是盡可能使得反射系數 ΓB 消減至接近0，即在信號傳輸末端增加并聯匹配電阻，使得 Z3 盡可能接近 Z2=5Z1=5×50.13 Ω=250.65 Ω。這樣就能夠從原理上改善波形在傳輸中在阻抗分界面發生反射形成振鈴的問題。

因此，消減反射信號可以采用在傳輸路徑末端阻抗分界面處并聯合適的匹配電阻這一方式。

3 增強阻尼的信號處理

信號在傳輸過程中不可避免地會因外部環境擾動而引入諧波雜質，無論是在產生起始端，還是在后級接收端，只要端口狀態發生變化，一般都會出現高次諧波振蕩的現象。為了消除諧波影響，常見的方法是增強對特定諧波成分的阻尼設計，使得諧波在短時間內迅速衰減，從而改善有用的信號波形 [5-7]。

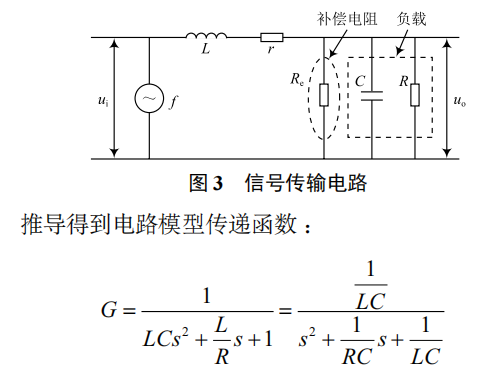

典型信號傳輸電路如圖 3 所示。

由傳遞函數得到電路阻尼比計算式 ：

根據阻尼比公式，可知 R 越大，系統的阻尼比越小，越容易振蕩，而在電路中運放的阻抗非常大，這將導致系統的阻尼比接近 0，所以傳感器輸出波形較差。

若要使系統阻尼比盡可能接近 0.707，得到比較良好的波形，即

需要在輸出端并聯電阻，使得等效電阻約為 177.26 Ω，如此形成與反射系數接近 1 的匹配阻抗阻值之間的差距，使用末端匹配電容的方式予以補償。

假設并聯電阻為 250 Ω，由阻尼比公式推得 ：

考慮到實際系統與理想情況的差異，可以認為傳感器輸出端增加并聯 250 Ω 電阻和 3.6 pF 電容，使得阻容協調之后的系統阻尼比接近 0.707，能夠從原理上改善波形在傳輸中面對的高次諧波振蕩問題。

4 方法驗證及結果分析

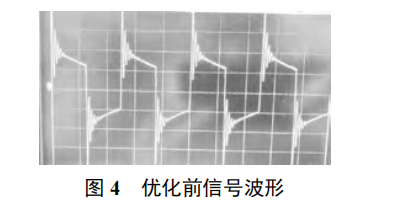

為了驗證上述振鈴型信號完整性補償方法的有效性和可行性，在方波解調輸入信號上進行應用驗證。電路改進優化前的實測信號如圖 4 所示。

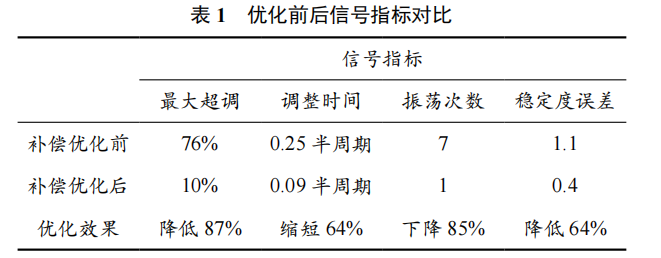

通過在信號傳輸末端匹配電阻降低反射系數，以及在信號傳輸末端匹配電容約束阻尼比后，信號在最大超調、調整時間、振蕩次數、穩定誤差等方面均有顯著改善，對比數據見表 1 所列。

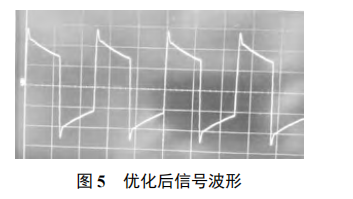

電路改進優化后的實測信號如圖 5 所示。

通過對比可知，該信號補償優化方法得到成功驗證，作為伺服控制的重要技術積累，為解決電子部件傳輸信號完整性問題提供了可行方案。

5 結 語

本文研究了振鈴型干擾信號完整性補償方法，通過對信號傳輸完整性干擾來源及原因進行分析，建立電路數學模型，計算消減反射和約束阻尼比，并經過實際電路驗證，獲得了明顯優化的信號，有效補償、改善了振鈴型干擾信號的完整性。
