成立于1951年的Kulicke & Soffa(中文：庫力索法 英文：K&S)以半導體芯片鍵合設備起家。多年的積累，讓他們成為了封裝設備和耗材方面的專家，也在市場上獲得了不錯的表現，尤其是線焊設備，K&S更是獲得了全球領先的地位。

在3.20日至3.23日上海SEMICON CHINA期間庫力索法召開了媒體見面會，Kulicke & Soffa集團高級副總裁張贊彬先生跟媒體朋友們介紹了公司的發展策略和新產品，同時對封裝設備的未來發展做了一定的解釋。

Kulicke & Soffa集團高級副總裁張贊彬先生

張贊彬介紹到，K&S自2010年從美國搬到亞洲，在新加坡設立了總部?，F(xiàn)在大概有2500名員工，營收的80%都來自亞洲區。K&S于1971年在華爾街上市，公司至今已有68年的歷史了。本次發布會主要介紹了兩個新產品。第一就是FC bonder，也就是覆晶機，F(xiàn)C即為倒裝芯片F(xiàn)lip chip。另外一個就是Mini LED bonder，這個市場近期比較活潑。

K&S的線焊設備是同行業內的翹楚，拳頭產品球焊機和鋁線機更是最強王者。通俗點說，線焊設備就像是一臺高科技的縫紉機，它能夠用極細的線將一塊芯片“縫”到另一芯片或框架載體上，這個過程就稱之為引線鍵合。作為一種傳統的互聯方案，被廣泛應用于BGA、PDIP、QFN、SOIC、TSSOP等各種封裝的生產。球焊機主要應用在高端IC，汽車電子、IoT，以及其他的電子應用。鋁線鍥形焊接機主要應用在功率器件，例如TO系列、PDFN系列、大功率大電流功率IGBT模塊，以及新能源電動汽車的電池包封裝上。

庫力索法推出多款先進設備

隨著半導體芯片的摩爾定律導向，封裝芯片尺寸愈來愈小，對精度的要求也越來越高。Katalyst作為一款倒裝芯片 (Flip chip) 的設備具備最有競爭力的產能和最高精度制程技術。相較于同行業中精度為五到七微米的高精度倒裝設備，Katalyst現在已經達到三微米。同時，相較于目前市場上每小時7K-9K的覆晶產能， Katalyst的產能已達15K， 速度快了將近一倍。

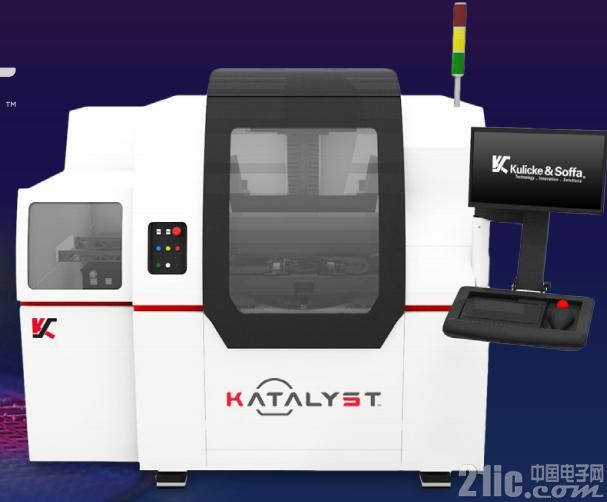

K&S的Katalyst

在21ic記者問及3微米的精度是如何達到的時候，K&S高級副總裁張贊彬先生回答道，為了實現3微米的精度，K&S在軟硬件方面都下足了功夫，硬件上加強了運動控制的技術，軟件方面植入了K&S獨有的技術以去除高速運轉時的振動干擾。

由于存儲市場的驅動，此設備準備于在2020年投入量產銷售。世界經濟預計于2020年復蘇，K&S將全力支援客戶的擴廠計劃。

除此之外，Kulicke & Soffa 在SEMICON CHINA上展出了一系列最新封裝解決方案，特別是首次展出ATPremier™LITE晶圓級鍵合機。此款全新的ATPremier™LITE晶圓植球系統作為“力”系列產品的一員，旨在為客戶帶來更高的產能和效率，從而節省使用成本。該設備與自動晶圓傳送系統兼容，以支持工廠自動化。

K&S 還展出了幾款近期發布的產品，如GEN-S 系列球焊機RAPID™ MEM ，Asterion™楔焊機，高性能PowerFusion™ TL楔焊機等。還有一條SiP 系統封裝展示線，包括一臺K&S的iFlex T2 PoP設備，一臺印刷機和一臺自動光學檢驗設備，向參觀者演示 PoP 封裝的完整解決方案。

Mini LED發展形勢看好，將取代LCD

2018年因為LED產品價格呈現下跌趨勢以及終端市場需求與預期不符的原因，LED市場價值達到180億美元，同比僅增長3%。2019年預計達到200億美元。從長遠來看，LED的市場價值到2023年能達到290億美元。WW LED市場價值年復合增長率在10%左右。

WW主導的市場價值預測(百萬美元)–2018年至2023年

作為LED顯示屏行業的熱門產品，相對于知名已久的OLED，Micro LED和Mini LED似乎具有壓倒性的優勢。張贊彬介紹到，Micro LED和Mini LED優勢明顯、前景可期，隨著產量和成本的降低，Mini LED可以朝著更小的尺寸發展，可能下降到55”。預計這種技術將會帶來更高能的智能顯示器，在手機、電視機、大屏及LED小間距顯示屏領域都會有廣闊的發展空間。那么Micro LED和Mini LED之間的區別到底是什么呢?

Mini LED因其晶粒尺寸約100微米，體積微小而得名，在背光源、小間距 LED顯示屏 、大尺寸顯示、車用顯示等細分領域都能夠應用。

Micro LED技術 ，即LED微縮化和矩陣化技術。簡單的來說就是在一個芯片上集成的高密度微小尺寸的LED陣列，可以將像素點距離從毫米級降低至微米級。它的優勢在于既繼承了無機LED的高效率、高亮度、高可靠度及反應時間快等特點，又具有自發光無需背光源的特性，體積小、輕薄，還能輕易實現節能的效果。

K&S在Mini LED也有所布局，2018年9月份與Rohinni攜手推出Mini LED轉移設備PIXALUX。 該MiniLED解決方案相較于傳統的單顆取放(Pick & Place) 轉移方法相比，速度可以提升8-10倍。輸出達到180,000 dies/小時，精度能達到10微米。

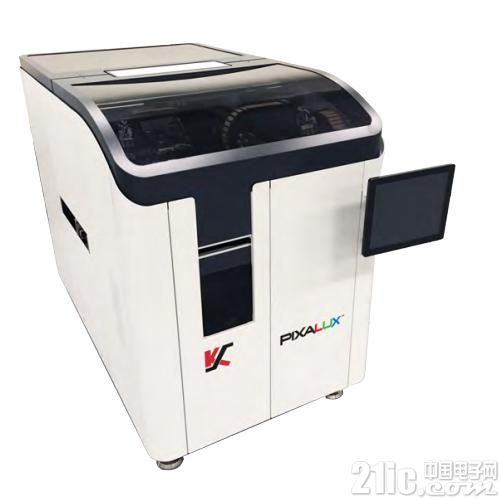

K&S的Mini LED轉移設備 PIXALUX

未來市場預測

張贊彬表示，K&S 在未來會持續關注NAND Flash、LED、分立器件和物聯網這些市場，它們將會是線焊機未來的主要應用所用，并將會長期存在。K&S 除了繼續在他們深耕的存儲市場外，還將目光投向了增長迅猛的汽車電子、汽車傳感器和攝像機市場。

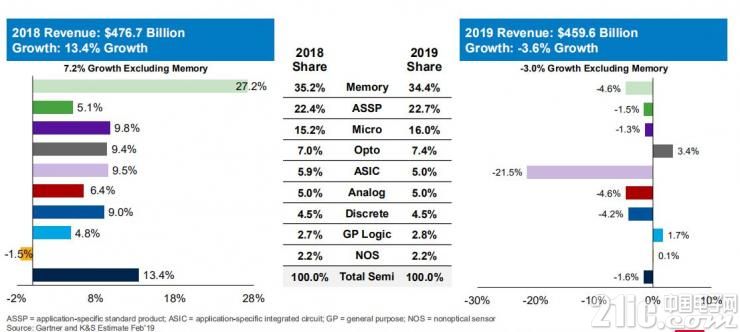

2019 VS 2018 未來半導體市場預測

對于未來Flip芯片和扇出型封裝的發展方向發展，張贊彬作了如下解釋：

未來封裝將朝著低成本、高分辨率多模具解決方案的發展趨勢發展;扇出式WLP的進一步發展將帶來高密度、單模具或多模具擴展;更具商業化的2.5d/3d IC 將進入高端市場;傳統FC和混合FC將齊頭并進;最大的fcbga(40*40 mm)仍然無法提供扇出解決方案。

為助力工業4.0時代中智能制造和互連系統的迅速發展，K&S 持續投入研發，不斷地為客戶提供更智能、更靈活的自動化互連解決方案，從而幫助客戶提高效率和產能。
