最近幾年，汽車電子及物聯網大量導入MCU架構，使得MCU需求爆發。國際MCU大廠ST、TI、瑞薩等產能不足，導致交期延長。2018年MCU缺貨的戰線已經拉伸到2019年，而且目前已經有晶圓廠宣布漲價，可能會直接對MCU造成漲價缺貨。物聯網行業興起，是MCU發展的一大驅動力。MCU作為物聯網的核心零組件，無論在市場規模，還是技術要求上都得到了進一步的發展。

與此同時，中國及亞洲家電和小型工業設備市場增長顯著，為了使配置于目標產品中的MCU適用于每年的新產品和功能及性能提升，需要能夠快速對應多樣化應用的豐富的封裝和ROM容量變化。此外，由于這些設備在我們身邊幾乎每天都會被用到，其安全性能也越來越受到重視，MCU作為家電的核心元件，需要具備在任何情況下都能安全地控制系統的功能。

ROHM旗下藍碧石半導體磨刀霍霍向MCU

近日，ROHM在北京召開了通用MCU系列產品媒體發布會。是的，你沒有看錯，ROHM也開始向MCU進軍了，這家2008年10月1日加入ROHM的公司——藍碧石(LAPIS)半導體股份有限公司開發并供應MCU已經超過40年，其技術實力在日本市場也獲得了高度好評，其前身是OKI電氣，在2011年更名為藍碧石半導體股份有限公司。ROHM半導體(上海)有限公司設計中心主管姚玲玲女士給大家做了此次MCU新品發布會的重點講解。

ROHM半導體(上海)有限公司設計中心主管姚玲玲女士

“ LAPIS“ 是拉丁語“寶石”的意思，表達了公司越來越發光發亮的愿望。通過不斷磨練自身技術、挑戰新的技術革新，推出如同“LAPIS”一樣大放異彩，具有魅力的產品。

LAPIS的技術優勢：

4類靈活使用關鍵技術的LSI產品和晶圓代工業務

低功耗技術：三大特點打造出超低功耗

高頻電路技術：無線通信LSI —通過Bluetooth® LE、Sub-GHz、LPWA、RFID引領IoT

數字模擬混合技術：圖像LSI—顯示驅動從車載到TV・手機廣泛被采用；電池監視LSI

—適用于高耐壓工藝的多cell的鋰電池設備

存儲設計技術：存儲LSI可對應從玩具到車載的多種要求

晶圓代工服務：給客戶提供多種工藝選擇

LAPIS總部在跟羅姆的新橫濱網點在一起，所有的設計是在日本的新橫濱和宮崎完成的，生產是在日本國內有宮城和宮崎兩大分布點，此外，在羅姆的泰國工廠也有LAPIS的整個產品線。除此之外，LAPIS跟羅姆有一點區別，羅姆是一條龍(垂直統合型)生產體制，但是藍碧石因?yàn)槭忻嫔袭a(chǎn)品更新發展也比較快，如果有自己的工廠沒有辦法對應的產品的話，也會尋求第三方來進行生產。藍碧石半導體沒有自己的銷售團隊，產品銷售完全依托羅姆的銷售團隊。

LAPIS 4位、8位、16位、32位MCU均有涉獵：

首先來看下4位、8位、16位、32位、64位MCU的用途

4位—計算器、車用儀表、車用防盜裝置、呼叫器、無線電話、CD播放器、LCD驅動控制器、兒童玩具、磅秤、充電器、胎壓計、溫濕度計、遙控器等

8位—電表、馬達控制器、電動玩具機、呼叫器、傳真機、電話錄音機、鍵盤及USB

16位—移動電話、數宇相機及攝錄放影機

32位—智能家居、物聯網、電機及變頻控制、安防監控、指紋辨識、觸控按鍵、Modem、GPS、STB、工作站ISDN電話、激光打印機與彩色傳真機等

64位—高階工作站、多媒體互動系統、高級電視游樂器、高級終端機等

LAPIS最早是從4位機開始做起，超低功耗在2MHz，主要是做特定的市場；后來開始做U8系列，整個U8系列是LAPIS當前在中國市場被采用量最大的一個產品，主要分幾大類：有比較基礎的系列，也有帶語音的產品，也會有普通的Senser hub，也有抗干擾性比較出色的產品。主要的應用：在中國主要是銀行系統的Token，另外一個應用是電力系統的智能電表，自2011年MCU開始正式進入中國市場被采用，到現在差不多也提供了10年左右;現在LAPIS主要在做16位的通用MCU;32位采用ARM系統，主要針對特定市場，具體體現在三大產品系列：一是持續做電力系統的定制品；第二是手機用的，減輕手機主MCU的負擔；第三是數據記錄儀產品，主要是針對醫療和食品安全方面。

截止到2017年LAPIS的全球出貨量在20億左右，中國市場出貨量在6億左右，其中，2018年MCU的出貨量，中國市場數量占整個LAPIS集團內部的25%。從分布來看，現在出的比較多的還是8位系列。

所以4、8、16、32位是LAPIS目前在MCU上整個產品的分布。

用低功耗MCU對系統環保做出貢獻

ML62Q1000系列3大特點應對市場3大需求

面對當今家電的高要求和高需求，LAPIS開發出了一個可以對應于三個要求、產品線比較豐富、性能高強并且具有安全功能的產品系列。下面就讓我們一起來看看ML62Q1000系列的特點。

特點1：種類繁多的ML62Q1000系列

通用的16bit MCU 多達120中，有多鐘封裝多種容量可供選擇，同時還有豐富的產品線可對應工業。

特點2：TOUGH MCU

保證-40°C~105°C。工業設備等高溫環境也可放心使用;使用ML62Q1367/1577參考報進行測試，結果遠遠超過IEC61000-4-2的等級4的±8kV，打到了±30kV!

特點3：安全功能

MCU可進行故障自檢，將設備設置到安全挺直活回復初始狀態。提供適用于IEC60730-1 softwareClassB的自我診斷軟件，已取得VDE和UL的認證。

ML62Q1000的采用狀況

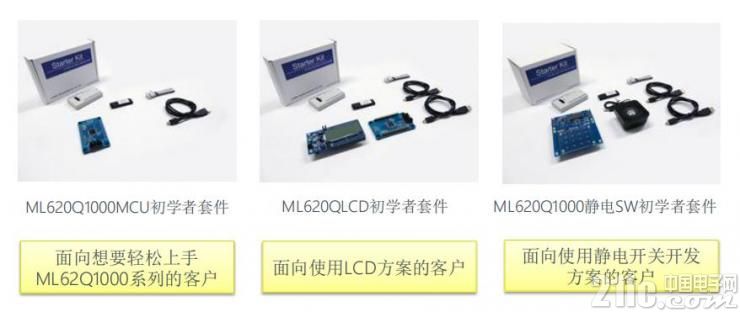

3月中旬開始陸續發售可輕松上手的MCU和開發工具，套件中包含必要的開發環境和評估板，也可從網上直接購買。

LAPIS 超強的技術打造了功能強大的16 bit MCU

低功耗技術：

LAPIS自主開發的高性能16位CPU：nX-U16/100，流水線處理可實現“1指令1CLK”，保證在低速時鐘也能發揮高性能。

此外，在啟動電流方面，LAPIS也做了提升。在CPU啟動的時候可以用低速RC來啟動。低速RC來啟動有幾個好處：首先是低速，低速對于MCU而言，不需要上升到高速的話有兩個點，一個是啟動電流更小，另外一個是可以以更低的電壓來啟動，因?yàn)橛幸恍╇娫床荒芴峁┍容^大的功耗，也就是說帶載能力比較弱的系統也可以順利的啟動起來。

另外，LAPIS使用低速使用也可進行UART通信，把CPU的時鐘和外設的時鐘做了分離，也就是說CPU可以跑高速，又要在低速等著，如果跑低速的話，可以做到4800bps。當然跑高速的話，115200bps以上都是沒有問題的。除此之外，我們之前做了一些提升的，比如說電源檢測方面。電源檢測我們做了好幾點，一個是POR上電，這個當然會做，還有一個低電壓檢測，我們叫做(VLS)，它是通過檢測電壓來確定當前動作。比如低于某一個電壓之后是要復位還是中斷，這個是可以選擇的。這個好處是：比如說對電源比較敏感、比較關心的系統，這個可以常開的，因?yàn)楣谋容^低，我們做到了50nA的超低功耗。

ISP功能：

ISP功能是一個在線升級的功能，這個對于客戶而言，因?yàn)樗饕墓δ苁强梢酝ㄟ^(guò)跟外部通信來實現內部Flash的擦寫，這個可以用在哪里呢？比如說客戶在生產的時候想要燒寫Flash了，燒寫Flash的時候通常是需要一個專用的工具的，也許有些客戶要匹配自己的系統，有自己燒寫的設備，他想要直接加進去。這個時候只要上面有UART的通信接口就可以實現對芯片的燒寫。另外還有一個點，我們這個芯片里面除了Flash之外還有DataFlash，DataFlash做什么呢？比如說要在芯片里面放一些預置的參數，這個時候可以放在DataFlash某一些指定的位置，就像預設參數一樣，對于這種數據，有些時候也許客戶是想要修改，這個時候通過ISP功能可以直接對地址進行修改的。

升級后LEXIDE-U16開發環境

LEXIDE-U16開發環境使用擁有出色GUI的Eclipse，主要的特色是：在編輯界面時可以有一個比較高端的編輯界面。有幾個特點：一個是代碼可以自動補全，你輸入一半之后它會自動幫你把另外一半補出來；代碼的查找也會比較方便，只要把鼠標放上去，整個代碼就會幫你顯示出來；折疊和重構，重構是比較通用的；可直接計算堆?？臻g的工具;

靈活的與調試工具相配合，這次調試工具主要增加追蹤功能，可確認程序動作履歷的分支追蹤和自動顯示內部狀態，特別是發生異常的時候，可以打印LOG信息，這個時候直接按照LOG的文件確認當前哪里有問題；還提供Watch等豐富的調試功能，可提高軟件調試順序。

小結：

一直以來，藍碧石半導體主要面向手表、燃?xì)獗怼⒅悄茈姳淼忍囟ㄓ猛鹃_(kāi)發了相關產品。此次發布的ML62Q1000是面向各種客戶和各種市場通用的MCU。

藍碧石半導體憑借在中國智能電表市場積累起來的抗干擾技術經驗，以及MCU具備自身檢測誤操作和故障的安全功能，非常適合追求比較高的安全性能的客戶。

今后藍碧石半導體將會繼續開發內置模擬電路、音聲功能的MCU系列以及低功耗系統，還有面向特定系列的MCU系列，以及32位系列產品，擴大自身的產品陣容。
