[導讀]全球半導體封裝市場正向PLP、ECP等先進技術傾斜,以應對5G和高性能計算需求。但國內上規模的PLP廠商不超過五家,芯友微憑借技術創新和成本優勢已占據一席之地。面對行業競爭和終端需求波動,張博威認為:“機會永遠都在,關鍵看你能不能抓得住。”芯友微通過扎實的運營、穩定的良率和高效交付,成功將理論優勢轉化為市場成果。

面板級封裝(Panel Level Packaging, PLP)作為半導體先進封裝領域的一項突破性技術,以其大尺寸面板為基礎,顯著提升芯片封裝效率,降低單位成本,同時支持高密度集成和優異的信號傳輸性能。相較于傳統晶圓級封裝(WLP),PLP通過扇出型封裝(FOPLP)實現更靈活的布線設計和更低的封裝高度,為5G、人工智能、電動汽車及功率半導體等前沿應用提供了強大的技術支撐。

在國內,PLP技術的發展正迎來蓬勃機遇。盡管起步稍晚于國際巨頭如臺積電和三星,但中國企業在政策支持和市場需求推動下快速追趕。值得關注的是,國內一家企業已成功將PLP技術應用于功率器件生產,走出一條從設備到封測的全國產化的創新道路。

作為一家成立于2022年的年輕企業,芯友微在成立三年間連續實現正反饋。憑借其在面板級封裝(Panel-Level Packaging, PLP)和嵌入式芯片封裝(Embedded Chip Package, ECP)領域的技術創新,迅速嶄露頭角。

近日的Elexcon2025上,我們有幸拜訪了芯友微的展位進行深入采訪,芯友微的創始人張博威結合行業背景,探討了其技術優勢、發展策略及未來愿景。


技術利器:PLP與ECP的“殺手锏”

芯友微的核心競爭力在于其創新的PLP技術平臺,兼容ECP工藝,特別是在碳化硅(SiC)基板嵌入式封裝領域的突破。以下是其三大技術優勢:

高效率:芯友微采用420×520毫米的面板級封裝尺寸,相較傳統工藝,加工單元面積提升約30至40倍。這一尺寸兼顧了良率、翹曲度控制、可靠性和成本的平衡,完美適配窄板生產線的最小尺寸要求。通過與國內設備廠商合作開發的定制化設備,芯友微將生產效率提升至每小時4,000,000顆芯片(4KK UPH),遠超傳統打線(Wire Bonding)工藝。

高性能:嵌入式SiC基板技術顯著提升了信號完整性和散熱性能。通過將芯片嵌入基板內部,芯友微實現了更好的電磁屏蔽和熱管理,特別適用于高性能消費電子產品,如智能手機和可穿戴設備。這種技術不僅降低了功耗和損耗,還提升了產品的可靠性。

高集成度:芯友微的PLP技術支持多層走線(1至3層),相較傳統引線框架(Lead Frame)單一走線的局限性,其高密度布線能力使產品更輕薄小型化。在同等封裝體積下,芯友微可集成更大尺寸的芯片,或在同等芯片尺寸下實現更小的封裝體,為客戶提供了更高的設計靈活性。

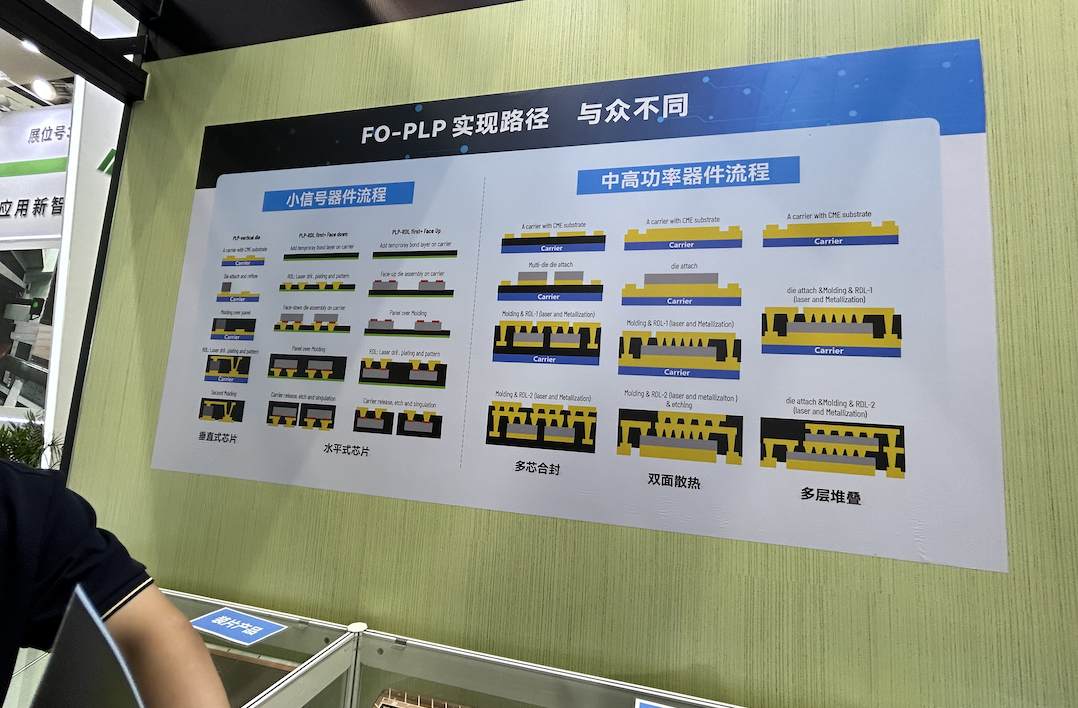

芯友微針對傳統PLP技術進行了創新,采用了一種創新的FO-PLP(Fan-Out Panel Level Packaging)技術路徑,這是一種與眾不同的封裝方法。首先,對于小信號器件,會從將部件附著到載板開始,然后通過激光鉆孔和填鍍來準備電路層,接下來進行模塑成型,最后剝離載板完成。這一過程還有一些變體,比如面陣封裝,涉及更多精密的層疊和處理步驟。另一方面,中高功率器件的工藝更復雜,會先附著多個芯片,然后進行模塑,并通過RDL-1和RDL-2激光技術結合金屬化處理,最后剝離載板。這些步驟有時會用到特殊的CME襯底,確保結構穩固。整個過程需要多次精心的附著、模塑和金屬化操作,展現了這種技術的復雜性和創新性。

此外,芯友微采用微孔技術(Microvia Technology)替代傳統打線工藝,避免了機械應力損傷,進一步提升了封裝的可靠性和效率。這種“三位一體”的設計理念——材料、設備與產品結構協同優化——使芯友微在成本控制和性能提升上形成了獨特優勢。


瞄準消費電子,接地氣突圍

芯友微目前聚焦消費電子市場,因其認證周期短、需求量大,適合企業快速規?;l(fā)展。與工控和汽車領域長達1至3年的認證周期相比,消費電子的快速迭代特性使芯友微能夠在短期內實現盈利。公司自2022年成立第一年即實現盈利,2024年?duì)I收達2400萬元,2025年預計超過3000萬元。

對客戶而言,芯友微提供低成本、高性能和高集成度的解決方案,降低了市場進入門檻。通過向下兼容傳統封裝工藝(如QFN),芯友微不僅滿足多樣化需求,還通過貼牌合作快速獲取市場流量。公司強調“農村包圍城市”策略,先通過消費電子市場站穩腳跟,逐步向中高功率器件市場擴展,目標替代傳統封裝工藝。

張博威笑稱:“我們不搞高高在上的高端路線,而是向下兼容,接地氣地滿足客戶需求?!蓖ㄟ^貼牌合作和靈活的定制方案,公司快速抓住大灣區品牌商的流量,月營收穩在200萬至400萬元,預計2025年底沖刺中高功率器件市場。


100%國產化,引領供應鏈協同創新

芯友微的成功離不開其100%國產化的供應鏈策略。公司與國內材料和設備廠商深度合作,70%至80%的設備為定制開發,20%至30%為標準化國產設備,通過非標化運營挖掘其性能,達到進口設備水平。這種合作模式不僅降低了成本,還提升了供應鏈的靈活性和穩定性。位于大灣區的地理優勢進一步增強了芯友微與品牌商和設計公司的協同能力,讓芯友微與品牌商和設計公司無縫對接,產品從研發到市場僅需“一步之遙”,加速了產品從研發到市場的轉化。

2025年初,芯友微響應河源高新區招商引資政策,將工廠遷至河源,結合第一輪資本化融資的反投需求,實現了場地?cái)U(kuò)充和產能提升。目前,公司已解決初期產業鏈協同問題,建立了成熟的供應鏈體系。

芯友微的長期目標是成為半導體封裝領域的行業領軍企業,替代傳統QFN等封裝工藝。2025年底,公司計劃將月產能從300,000,000提升至500,000,000顆芯片(300M至500M),并通過產品結構優化(如切入中高功率器件市場)將月營收提升至400萬至500萬元,2026年力爭達到1億元年?duì)I收。

此外,芯友微持續迭代其技術平臺,每擴產一次即進行一次設備和工藝升級,以保持競爭優勢。公司將繼續深耕消費電子市場,同時逐步布局工控和汽車領域,借助大灣區的產業集群優勢,擴大市場占有率。


結語

全球半導體封裝市場正向PLP、ECP等先進技術傾斜,以應對5G和高性能計算需求。但國內上規模的PLP廠商不超過五家,芯友微憑借技術創新和成本優勢已占據一席之地。面對行業競爭和終端需求波動,張博威認為:“機會永遠都在,關鍵看你能不能抓得住。”芯友微通過扎實的運營、穩定的良率和高效交付,成功將理論優勢轉化為市場成果。

芯友微用三年時間證明了“實戰+迭代”的力量。張博威的理念簡單而務實:把技術做到極致,把成本壓到最低,把客戶需求放在首位。在國產化浪潮和全球半導體競爭的背景下,芯友微正以創新封裝技術為引擎,點燃中國半導體行業的未來。
