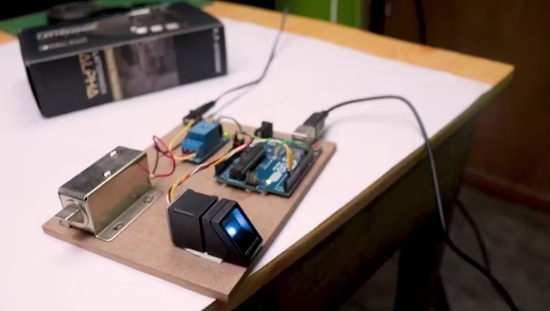

在本教程中，我們將學習如何使用Arduino記錄或注冊指紋，然后使用生物識別傳感器讀取指紋并激活鎖。

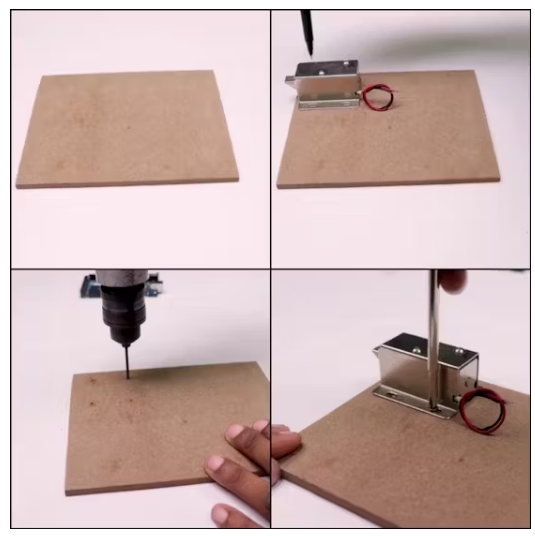

硬件

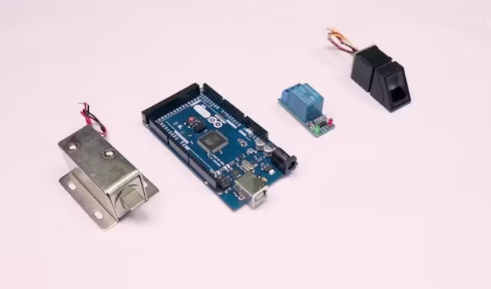

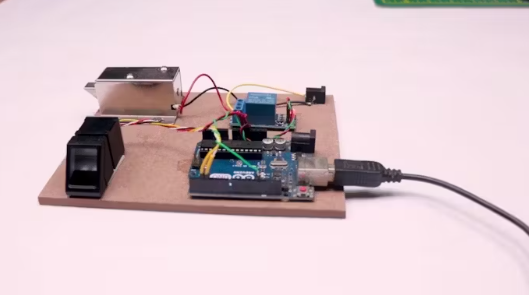

我們需要一些元件來做這個：

?Arduino

?指紋傳感器

?繼電器模塊

?solednoid鎖

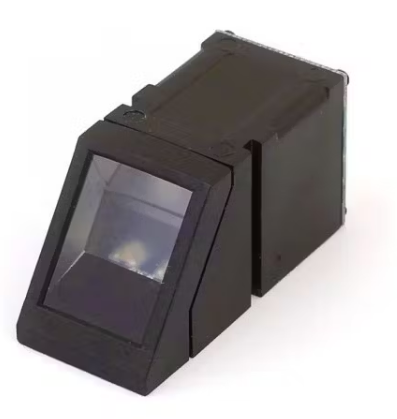

R307數字指紋讀取傳感器

數字指紋識別器

生物指紋傳感器是理想的創建一個系統能夠保護你需要通過你的指紋分析。該設備使用串行協議，因此它可以與任何微控制器(arduino等)或開發卡一起使用。

該設備的內部閃存可以存儲多達162個指紋。每次拍照采集指紋時，該設備的LED都會亮起。

-型號：r307電源電壓：5V

-工作電流：100mA-150mA

-指紋校驗?zāi)Ｊ剑?:1 1:n

-波特率：9600 * NN = 1 ~ 12(默認為6)

-采集時間小于1秒

-5安全級別

-窗口尺寸：14x18mm

-工作環境：-10℃~ 40℃(相對濕度40% ~ 85%)

-尺寸：5.5 x 2.1 x 2.0 cm重量：22g

為了能夠使用該設備，必須將指紋保存在其數據庫中。這些足跡被分配了一個ID。隨后，可以啟動讀取和比較序列，以驗證用戶的指紋，從而能夠根據結果識別并執行操作。

在R307指紋傳感器里面是什么

led和觸摸感應板

TTP233D集成電路

取下蓋子看棱鏡

圖像傳感器

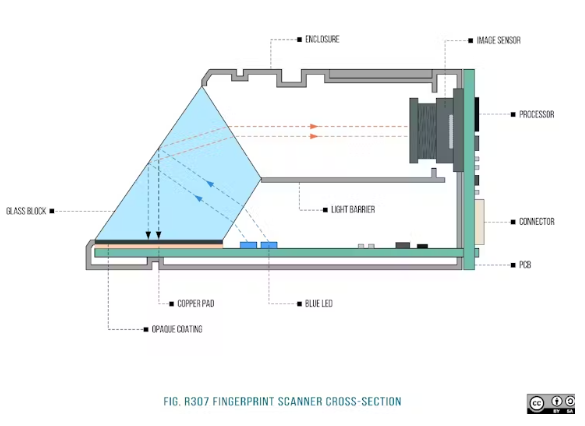

指紋橫截面

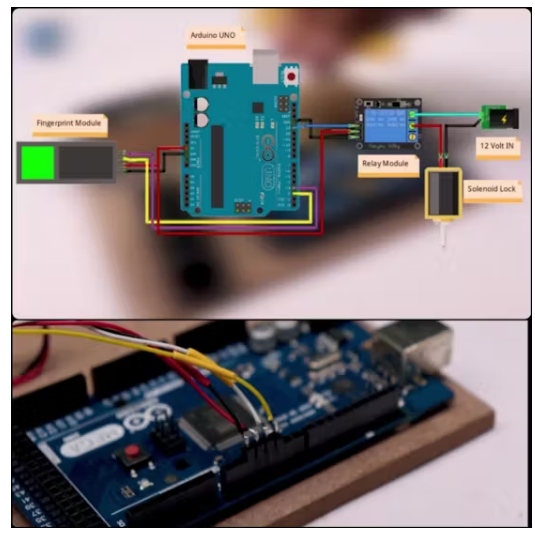

原理圖及電路

Arduino指紋模塊D2 RX D3 TX GND 5v 5v

編程

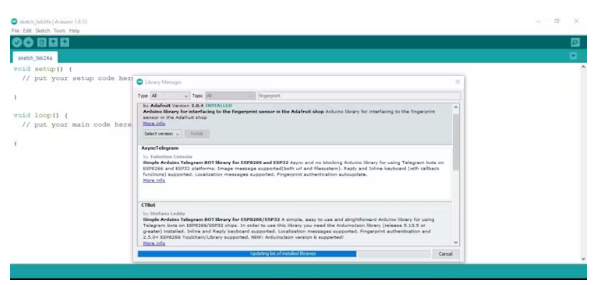

首先，我們從以下鏈接下載Arduino的庫：

下載后，庫被解壓縮并保存在：C: Program Files (x86) Arduino libraries中。如果發現“。cpp”文件中有不同的名稱，則需要重命名庫文件夾。

傳感器工作在57600波特，它可以配置，但這是默認的速度，當使用串行時，arduino使用軟件串行庫。

?# include

如果需要更換引腳，通過軟件串行可以按照以下指令完成：

?MySerial SoftwareSerial (2,3);

對于指紋的示例，如果需要arduino在找到指紋后執行操作，則有必要在這段代碼中指出：

?Serial.Print (" found ID # ");

?Serial.Print (Finger.fingerID);

?Serial.Print (“with confidence”);

?Serial.println (Finger.Confidence); Write the code here return finger.fingerID;

我們打開Arduino串行監視器開始記錄軌道，并按照說明：

我們將第一個指紋保存在位置1，然后輸入enter并按照說明進行操作：

如果指紋注冊正確，系統會顯示“fingerprint DOES match!”，然后是保存的位置和消息“已注冊!”

為了保存一個以上的指紋，傳感器允許多達162個指紋，我們現在重新輸入下一個要保存它的位置的數字，在這個例子中是位置2，我們輸入2并按enter鍵，然后再次繼續相同的指令，直到記錄所有必要的足跡，總是指示不同的位置，這樣已經保存的指紋就不會被覆蓋。

最后，我們加載最后一個程序來讀取指紋。如果讀取到的指紋與存儲的指紋相匹配，連接到Arduino引腳13的繼電器將被激活3秒

代碼

步驟9:NextPCB PCB制造商公司

NextPCB是全球最專業的PCB制造商之一，總部位于中國。擁有專業的PCB制造能力，對于客戶的每一個文件，我們都有超過14年的PCB工程師進行復查。他們處理PCB的整個過程，包括PCB組裝，PCB制造，測試和最終出貨。

NextDFM軟件

什么是NextDFM?

NextDFM是針對PCB制造的專業高效的PCB設計檢查器，它是一個精確的阻抗計算器，比SI9000更簡單，一鍵式自動糾正PCB設計問題，用戶可以在仿真視圖中對PCB進行面板化，可以幫助用戶提前準確定位和糾正設計隱患，提供優化解決方案，防止質量缺陷，達到降低成本和提高效率的目的。

1. 易于使用

要上傳文件，您只需要將文件拖到軟件中。

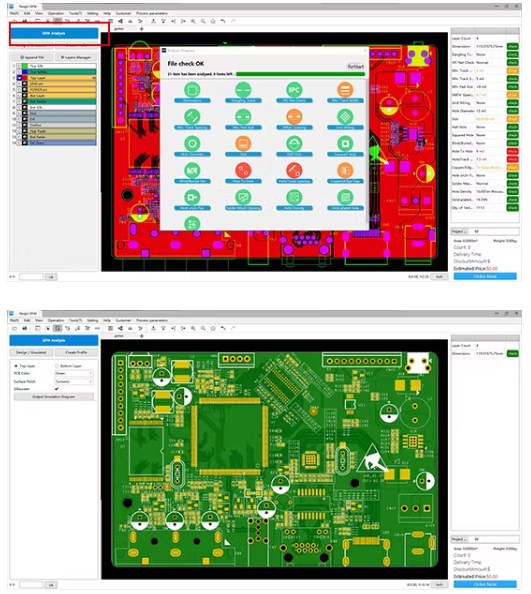

2. 一鍵式PCB文件檢查器

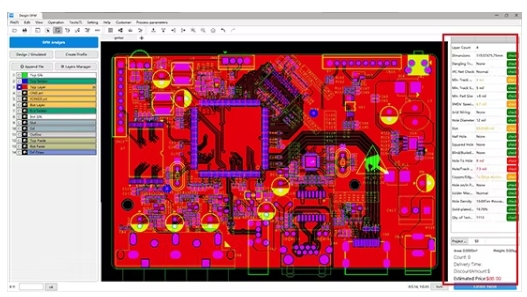

NextDFM只需點擊一下就可以分析設計中的常見問題。對于Gerber文件，NextDFM軟件不僅可以自動識別層類型、文件格式、對齊方式，還可以結合設計端問題、生產端問題、工廠能力、價格等因素，準確定位問題并提供優化問題的解決方案。
