大家好，歡迎回來。在這個項目中，我們將學習如何使用鍵盤和LCD顯示制作一個安全的基于Arduino的門鎖。你可以用它來保護你的辦公室、房間或家里的保險箱。要鎖門和開鎖，你需要在安全系統中輸入密碼。這確保了只有經過授權的人才能打開和關閉門。請注意，這只是一個門鎖模型。我們的設計使你可以很容易地在家里以低成本制作它。它包括一個輸入密碼的鍵盤，一個顯示信息的LCD顯示器，以及一個控制鎖的伺服電機。這是一個很好的DIY電子門鎖的解決方案，但你可以隨意修改它，因?yàn)槟阏J(rèn)為合適。

鍵盤模塊

對于這個項目，我使用了一個4*4鍵盤模塊。

液晶顯示器

我在這個項目中使用了一個16*2的LCD屏幕，我通過焊接將其連接到I2C模塊。這意味著我們只需要四根跳線來控制顯示器。

伺服電機

本項目采用的是SG90伺服電機。這取決于你的鎖的大小。我用了一把小門鎖。因?yàn)檫@只是結構。

步驟1

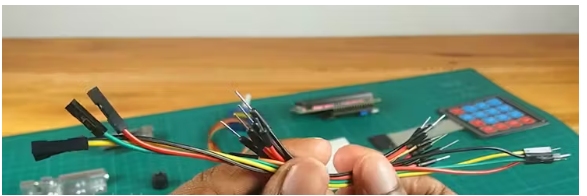

首先，確定這些組件。

步驟2

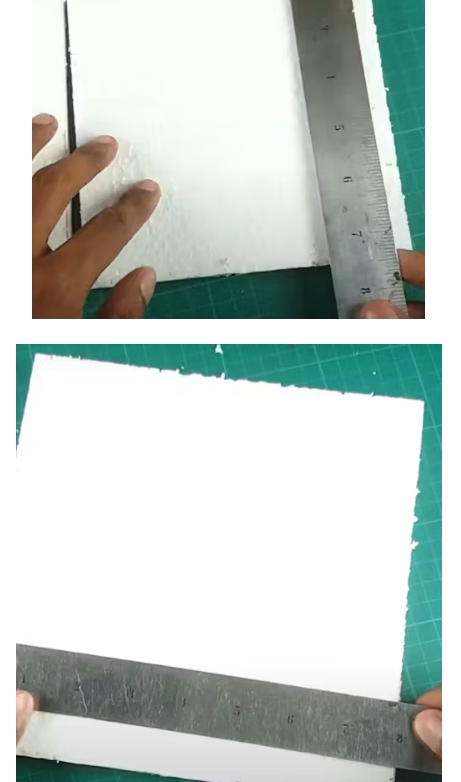

接下來，根據下面的說明切割發泡板、泡沫板或硬紙板。請記住，這只是一個示例門模型，所以請隨意將此知識用于您自己的項目。

步驟3

用下面的圖片剪出門的部分。

步驟4

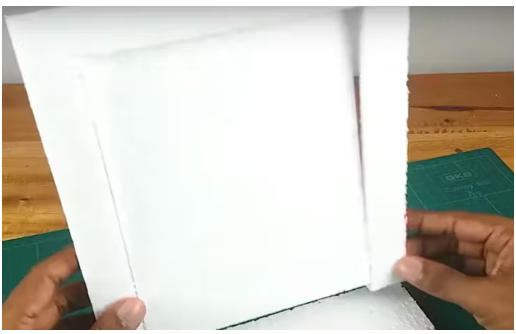

然后，把支撐件和門把手粘到你的門模型上。

步驟5

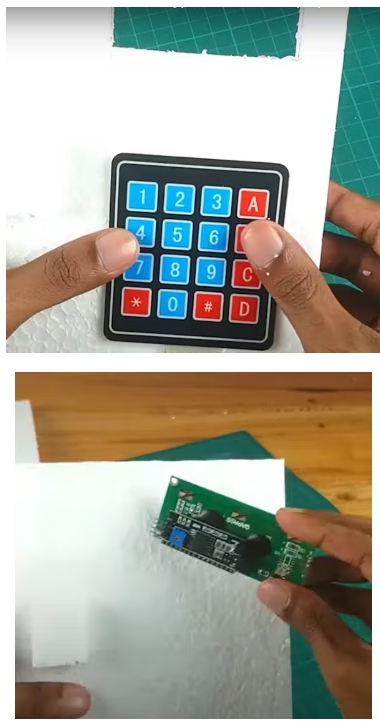

接下來，為液晶屏和鍵盤模塊做兩個孔。為此，請使用下面的圖片。

步驟6

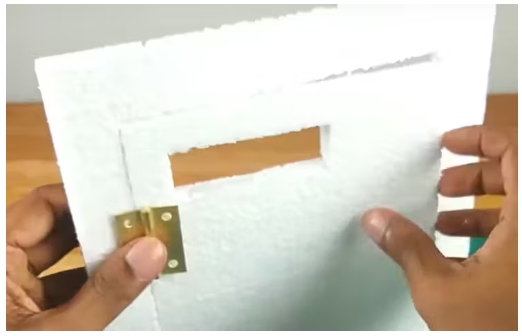

然后，用鉸鏈將門連接到門支架上。

步驟7

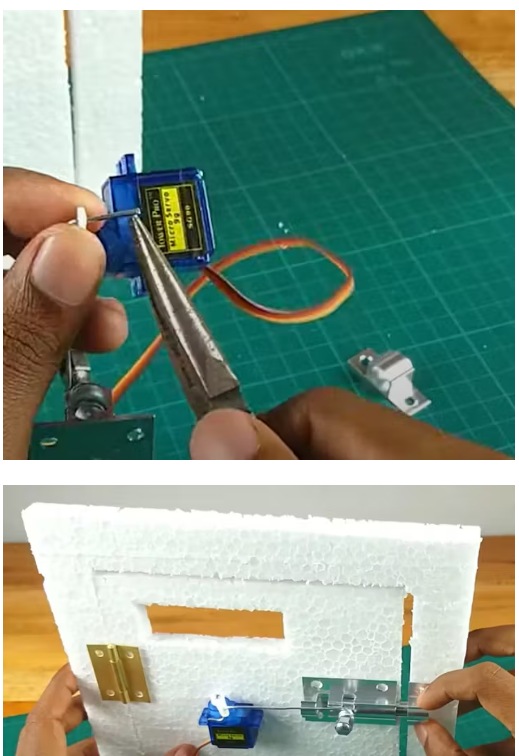

接下來，將門鎖連接到伺服電機上。用一根鐵棒。

步驟8

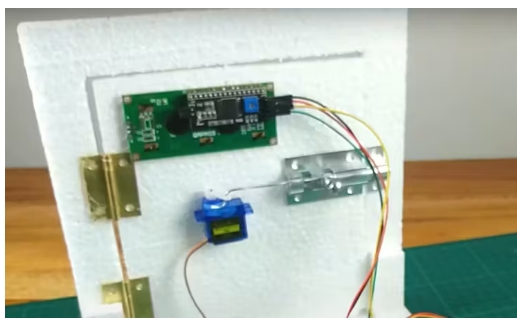

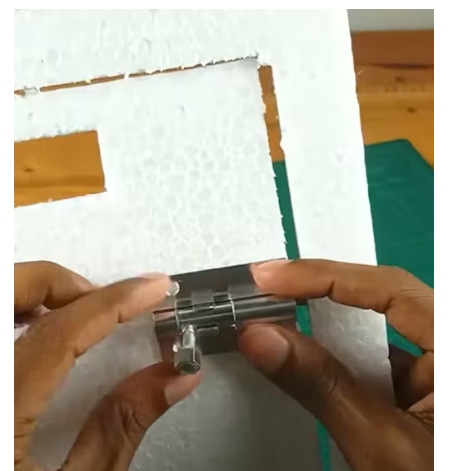

現在，按如下方法安裝門鎖和伺服電機。

步驟9

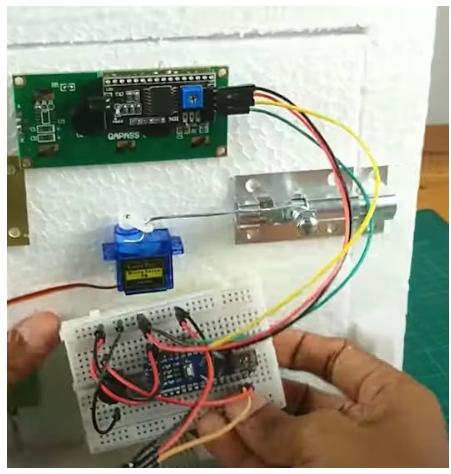

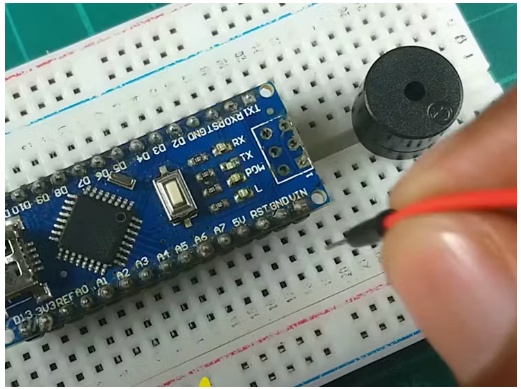

接下來，將Arduino Nano板和蜂鳴器放在面包板上。然后，將蜂鳴器和LCD屏幕連接到Arduino Nano板上。使用下面的電路圖。

步驟10

現在，安裝LCD屏幕，并將伺服電機連接到Arduino板。

步驟11

然后，安裝鍵盤模塊并將其連接到Arduino Nano板(為此，使用男性引腳頭)。然后，把面包板粘在門的后面。

步驟12

現在，將Arduino板連接到計算機并上傳程序。

接下來，輸入您喜歡的密碼。我用了“1234”

然后，選擇板和端口。最后，單擊上傳按鈕。

步驟13

最后，移除USB電纜并為電路提供外部電源。為此，請使用上面的電路圖。

現在您可以使用您的密碼測試此項目。好吧，好好享受這個項目。
