作為飛行員，在空中和地面上，在飛行和飛行前的許多方面保持“安全第一”是很重要的，其中之一就是避免碰撞。過去幾年，即使是小型航空、自由飛行的飛機，如滑翔機、滑翔傘、懸掛式滑翔機等，在未來的無人機中，也開始采用儀器來觀察和讓別人看到。天空將是擁擠的。

一種便宜但有效的儀器是LilyGo公司的T-Echo或T-Beam型號。這些LilyGo可以用來安裝各種軟件，我最喜歡的是M.Braner的SoftRF版本。SoftRF最初是由Linar Yusupov制作的，但其他一些人決定修改/改進他的項目。

工作原理：

當你在空中時，LilyGo發送和接收其他飛行飛機的無線電數字數據，其中包含有關高度，速度，方向等信息;非常重要的是，你和周圍的其他飛機使用相同的通信協議，否則沒有正確或沒有警告交換!

如果LilyGo接收到正確的數據，并且檢測到可能發生碰撞，它通過藍牙傳輸，并通過該電路接收到相對的nmea式警告：8個方向藍色LED中的1個將向您顯示被檢測飛機的相對位置(上方的LED顯示為12:00，表示它在正前方，右側的LED顯示為03:00，表示它在您的右側90°左右，下方的LED顯示為06:00，表示它在您的后方，等等)。另外，5個高度LED中的1個將向您顯示飛機的相對高度：中間紅色LED表示飛機距離您的高度在-50 +50米之間，白色LED表示飛機距離您的高度在+-51 +-150米之間，綠色LED表示飛機在您上方或下方超過+- 151米。這個獨立版本包括一個顯示器，以米為單位顯示相對距離和警告對象的飛機類型。

本項目使用LilyGo + SoftRF (Moshe Braner版本，使用MB158測試)實現藍牙- le連接;草圖通過LED指示燈電路連接LilyGo，通過藍牙- le接收nmea類碰撞警告句子，評估警告級別并使用蜂鳴器發出“嗶嗶”聲(3級);此外，8個led中的1個顯示相對方向，5個led中的1個顯示潛在碰撞飛機的相對高度;還有一個狀態LED顯示類似nmea的活動，還有一個Oled雙色顯示屏顯示更多信息。

組件列表:

?Arduino Nano ESP32， MCU帶藍牙BLE， 3.3V

?OLED 128x64雙色顯示屏I2C + 4引腳頭公母

?IC 74HC4067版本SOIC-24, 16通道多路復用SMD

?主動蜂鳴器3.3V

?2 x 220歐姆貼片電阻(尺寸1206)

?1個100nF貼片電容器(尺寸1206)

?1個10uF貼片電容器(尺寸1206)

?8 × 3mm LED藍光亮度(> 5000mcd)

?1 × 3mm LED紅光亮度(> 5000mcd)

?3 × 3mm LED綠光亮度(> 5000mcd)

?2 × 3mm LED白光亮度(> 5000mcd)

?2個JST-XH 2.5mm連接器(90°公，直母)

?1 x 200mA自復位保險絲貼片

?1個迷你開關

?3.7V 1350mA/h鋰離子電池(CT-3650)

?45x48mm雙面PCB

?約40個銅0.8mm鉚釘(作為過孔，焊接，連接PCB層)

?若干M2塑料墊片(6 × 5mm mm /f, 6 × 10mm f/f)， 10 × 6mm M2螺釘，6 × 10mm M2螺釘，4 × 1mm環形墊片，10 × M2螺母

?3塑料盒部件(3D打印，見附件)

?簡單尼龍繩，可粘合尼龍搭扣，雙膠粘帶

?15cm黑線，15cm紅線，熱縮管，卡普頓隔離膠帶

?1 × 3mm紅色LED

?1個迷你USB PCB連接器

?2 x 10k歐姆1%貼片電阻(尺寸1206)

?1個4.7uF貼片電容(尺寸1206)

?1 x 4.7uF貼片電解電容器(尺寸1206)

?1 x 2.2k歐姆貼片電阻(尺寸1206)

?1 x 470歐姆貼片電阻(尺寸1206)

?MCP73831 SMD充電器IC

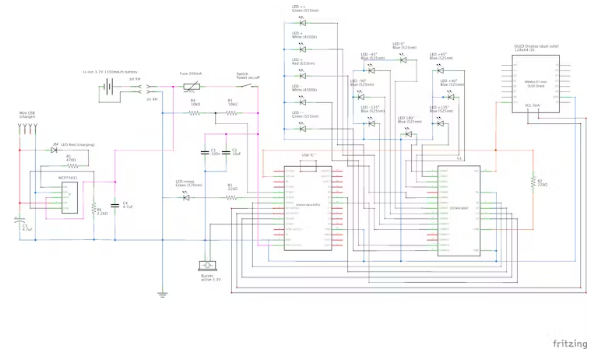

電路:

該電路以Arduino Nano ESP32單片機為核心，提供了通過藍牙- le方式連接LilyGO，驅動主動蜂鳴器和類似nmea的綠色LED，指示16通道74HC4067多路復用器驅動LED，驅動顯示。我在市場上發現74HC4067 IC有兩種格式，一種是非常小的SSOIP24，一種是較小的SOIC-24;讓我們?yōu)檫@個電路買一個小的和手工焊接。我有一個不愉快的經歷，壞保險絲的電阻為1歐姆，而不是接近0(零)歐姆：有了這個電阻，電路在4.0V中損失約0.1V。

關于led，讓我們選擇3mm高效率的發光效果非常好(bbb50 5000mcd)，功耗低，最大在2-6mA左右;我建議用藍色表示方向，紅/白/綠表示高度，綠色表示nmea式接收。充電器的紅色LED可以是正常的3mm LED。8環led是通過孔安裝，對于其他人，你必須彎曲和切割在適當?shù)拈L度引腳。

盡管Nano ESP32手冊建議以最小6.0V為VIN引腳供電，但我在3.4V下進行了測試，取得了良好的結果，獲得了所需的3.3V，使用內部穩壓器為其余電路供電;BLE通信和一個LED閃爍時的功耗在110mA左右，建議安裝1350mA/h左右的3.7V Li-Ion電池;

電池通過MCP73831 IC通過mini-USB接口和周圍的一些組件進行充電。草圖提供了檢查電池電量，當?shù)陀?.4v時，它會產生一些聲音提醒您盡快充電。如果你決定改變電池功率不同于1350mA/h，我建議根據充電率改變電阻R6。公式為：R6=1000000/mA，因此在本電路中，使用2.2K歐姆電阻，充電速率為455mA(1000000/455=2200歐姆)。較小的電池應以較小的速率充電。我會計算充電電流大約是電池功率的1/3：即如果你安裝一個800mA/h的電池，你應該計算800/3=267，所以1000000/267=3745歐姆(3900歐姆作為R6替代品是可以的)。

如果顯示器是雙色的就好了：他們出售128x64的顯示器，上面16行是黃色，剩下48行是青色;在這個項目中，顯示器顛倒工作，以青色表示距離，黃色表示飛機類型。當然單色顯示也很好，可能是白色，這樣在白天更亮，可讀性更強。

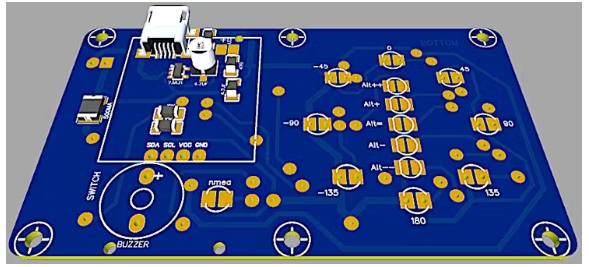

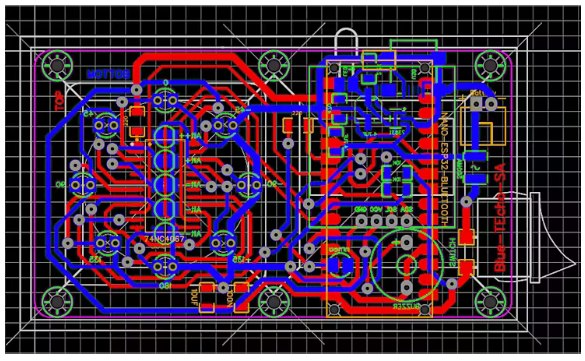

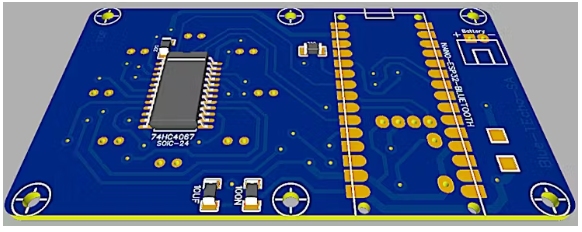

印刷電路板(PCB)：

您可以選擇制作45x48mm雙面PCB并焊接40個銅鉚釘作為過孔，就像我通常至少為第一個原型版本所做的那樣。即使大多數組件是SMD，也有很多孔要做。我的技術是通過“藍片和熨燙”的方式生產PCB，以及“蝕刻PCB與Press'n'Peel”。

藍色床單和熨燙?!(谷歌用我的評論回答…)

在PCB(印刷電路板)生產中，“藍片”和熨燙是指使用碳粉轉移技術創建原型或小型PCB的特定方法?！八{色紙張”是一種光滑的紙張，上面有一層可接受墨粉的涂層，通常用于激光打印機和復印機?！办贍C”部分是指使用家用熨斗將電路設計的碳粉圖像從藍片轉移到覆銅板上。

下面是這個過程的細分：

1. 設計和打?。菏褂肅AD軟件(即easyeda.com)創建電路設計，并使用激光打印機打印到藍色紙張上。墨粉附著在藍紙上的特殊涂層上。

2. 準備工作：對覆銅板(通常為FR-4，單或雙銅層/s)進行清洗，以確保碳粉的良好附著力。

3. 轉印：將印刷好的藍片面朝下放到PCB的銅表面上。熨斗用于加熱紙張，熔化碳粉并將其轉移到銅表面(只需將一張A4紙放在PCB/藍色板材和熱熨斗之間，讓它在上面停留5分鐘)。

4. 冷卻和去除：讓PCB冷卻(在熱熨燙5分鐘后，迅速將其置于水中)。然后小心地剝?nèi)セ蚪窦?，留下代表銅片上線路的碳粉圖像(一些缺陷必須用適當?shù)挠谰脴擞泚砑m正)。

5. 蝕刻：將PCB放置在蝕刻溶液(如氯化鐵)中，蝕刻掉未受保護的銅，留下由碳粉定義的所需電路圖案。

6. 涂飾：除去剩余的碳粉，然后用阻焊、鉆孔和其他涂飾步驟對電路板進行進一步處理。

這種調色劑轉移方法是一種相對便宜和容易獲得的方法，可以在家中或小批量生產pcb，特別是用于原型制作。

(為了連接PCB的兩個面，我建議在上下面之間做3或5個孔作為連接點)

藍牙- le怎么簡單又怎么困難?

正如我已經說過的，經典藍牙更容易管理，但這里我們必須使用藍牙- le，它與經典藍牙完全不同，不兼容，所以忘記HC-05， HM-10或類似的模塊。

我認為我的代碼是簡單和線性足夠的可讀和可理解的部分關于藍牙。這里是一個簡短的描述?？纯磀eviceConnect()函數：首先是用BLE.scanForName(deviceName)找到并連接LilyGo (T-Echo或T-Beam)，然后用peripheral.connect()連接它;接下來是執行peripheral.discoverAttributes()，它似乎什么也不做，但對接下來的步驟是必需的?，F(xiàn)在我們必須使用peripheral.hasService(serUUID)驗證服務的存在性，并使用datasservice . hascharacteristic (charUUID)驗證其特性，然后使用datachcharacteristic .subscribe()訂閱它?；氐街餮h(huán)()，每次接收到數據時，我們都會在datachcharacteristic . valueupdated()中得到通知，因此我們必須使用datachcharacteristic . readvalue()進行讀取。

軟件代碼：

當然，最困難的任務是藍牙- le連接，我真的更喜歡老式的經典藍牙，簡單，容易，只需幾分鐘的編程就可以工作。不管怎樣，代碼已經寫好并且運行良好。唯一包含的BLE管理庫是ArduinoBLE.h。

在開始時，草圖嘗試10次連接LilyGo，如果它已經打開，只需要幾秒鐘，所以在第二次嘗試連接完成。然后，草圖等待帶有標識頭“$PFLAU”和“$PFLAA”的類似nmea的句子。LilyGO甚至提供了這個電路不需要的其他句子。所有被接受的句子都是具有正確校驗和的句子。編制內部表數據結構，將飛機數據、ID和類型組合在一起;從“$PFLAU”和“$PFLAA”句子中我們得到以下數據(其他數據字段未使用)：

?int nmi_gps // GPS 0=無GPS定位，1=地面3D定位，2=空中GPS定位

?int nmi_alarm //告警級別0=none, 1=15-20" to impact, 2=10-15" to impact, 3=0-10" to impact

?int nmi_relBearing //相對沖擊方位，0=前方，180/-180=后方，-45=左側，45=右側，等等。

?int nmi_alarmType //報警類型0=none, 2=aircraft, 3=obstacle/zone, 4=traffic advisory， 10-FF other忽略

?int nmi_relVertical //以米為單位的相對垂直距離，正數=OVER，負數=BELOW

?long nml_relHorizontal //相對水平距離，單位為米

?字符串nms_ID_LAU //來自PFLAU句子的飛機ID

?字符串nms_ID_LAA //來自PFLAA句子的飛機ID

?int nmi_AcftType //飛機類型

?字符串nms_aircraftType //飛機類型描述(由函數生成)

我們可以設置3個警報級別：1=較低=較容易，2=中等，3=較高=較困難。草圖在第一級報警時播放1個電平和沒有太多快速開關led，在第二級播放2個電平和中等快速開關led，在第3級報警時播放3個電平和快速開關led。

LED狀態(無活動報警)：

?全部關閉=電路關閉

?nmea-like on = LilyGO連接

?nmea-like 1“閃爍= nmea接收ok

?紅色5"閃爍=搜索LilyGO但未找到(嘗試10次)

?紅色0.5“閃爍= LilyGO在10次嘗試后未找到(再次嘗試搜索請重新啟動，關閉/打開電源)。

在LilyGO設置中，您必須激活藍牙NMEA-like輸出，然后使用計算機或手機查看他的廣播名稱，應該是“SoftRF8605a6-LE”之類的東西，因此將名稱放在代碼中而不是我的，deviceName[] =“…”，保存，驗證并編譯它，通過Arduino在線云的方式傳輸草圖。云對正常使用是免費的，并且每天的編譯次數是有限的。要激活Arduino SerialMonitor上的調試代碼輸出，您必須將這行設置為“const boolean isDebug=true”。為了模擬不同級別的警告，當你在家的時候，你必須取消226 - 290左右的注釋代碼行，它們將覆蓋nmea類句子，模擬警報，這樣你就可以聽到蜂鳴器并看到led工作;您可以更改警報內的暫停更改行“prevTest=millis()+10000;”;在開始飛行之前，請記住注釋回模擬代碼的部分!

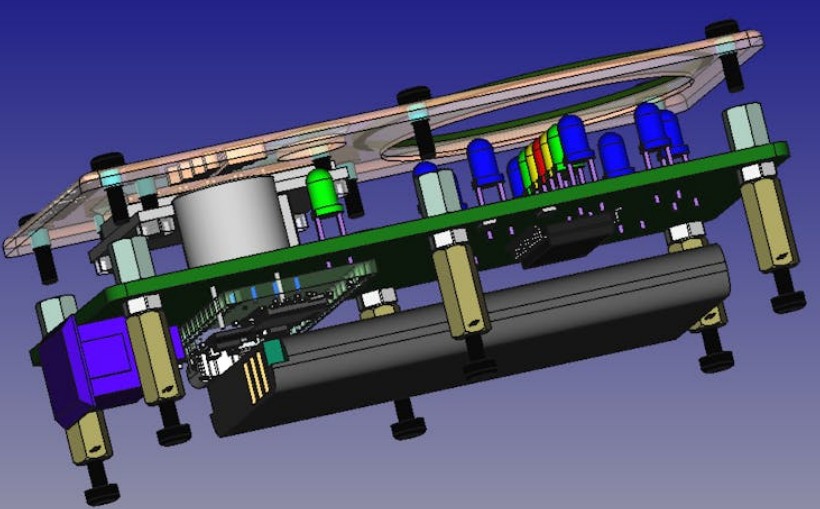

3D視圖圖片：

后蓋為最后一步：將電池插入后蓋，將開關插入后蓋，通過線環，現在可以焊接開關與PCB點之間的電線。最后把所有放在一起，擰緊最后6 × 2mm螺釘。

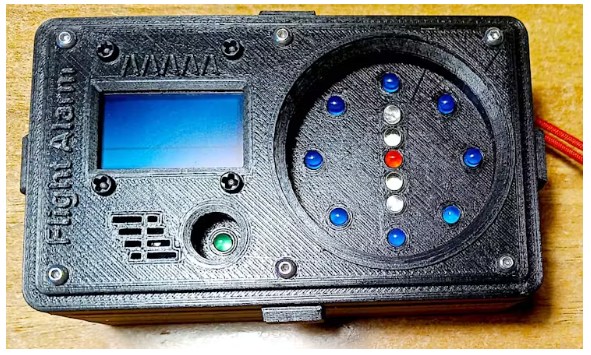

現在是時候打開開關，看到飛行警報開始與LED環做初始顯示，并嘗試通過藍牙連接LilyGo，你之前已經打開;一會兒，你會在顯示器上看到實際的電池電壓。幾秒鐘后，BLE連接完成，你會看到nmea一樣的綠色LED閃爍：它工作了!
