為MicroZed 7010/20和IO載波卡創建PYNQ映像。用XADC進行信號處理。

我們都熟悉RFSoC和與ZYNQ MPSoC結合的高速ADC和DAC。但是，您可能不知道所有賽靈思七系列及以上都有XADC / Sysmon ADC，這是監測內部電壓軌和模具溫度的電纜。

XADC / Sysmon還能夠監控外部模擬信號，與Zynq 7000相比，它能夠以高達1 MSPS的速度采樣，這使得它對于簡單的信號處理應用非常有趣。

我還看到一些應用程序使用PYNQ從XADC捕獲數據，因此在本項目中，我們將創建一個簡單的XADC作用域應用程序。

Pynq

為了開始，我們需要一個PYNQ映像，因?yàn)镸icroZed沒有官方的PYNQ映像(7010或20)，首先要做的是創建一個PYNQ映像。因?yàn)檫@樣的事情是一個獨立的項目，我們已經做過很多次了，我將參考你以前的項目(Zybo， Snickerdoodle和Cora)，并在這里提供圖像。

Vivado

首先，我們需要開發一個覆蓋層，它使用AXI流接口和DMA將XADC連接到處理器系統。這使我們能夠從Vp/Vn專用模擬輸入中捕獲連續的數據流。

?我們需要做的第一件事是創建一個新項目

?定義項目的名稱和位置

?選擇RTL項目并稍后定義源

?選擇MicroZed板的選擇。

?創建新項目。

?隨著新項目的創建，創建一個新的框圖。

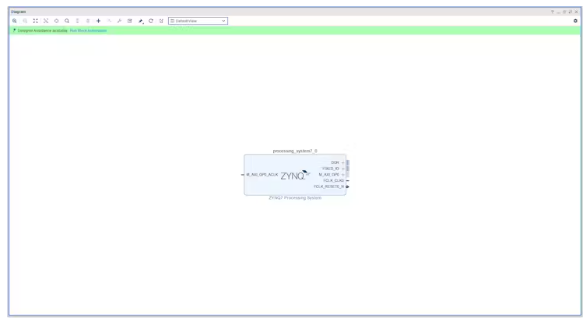

?在新的模塊設計中加入了處理器系統

?運行塊自動化配置MicroZed板的處理器。

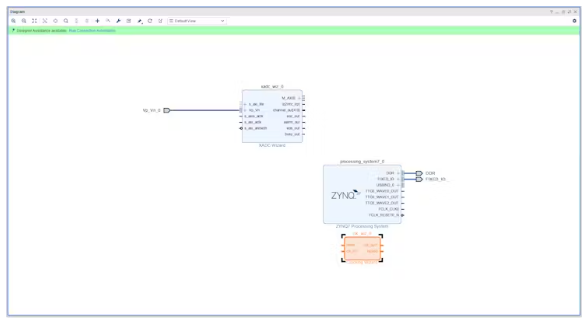

?配置好處理器后，添加X(jué)ADC塊。

?定制XADC模塊，使其在連續模式下運行，單通道并啟用AXI流。為了實現1000 ksps的采樣率，我們需要將DClk設置為104 MHz，因?yàn)閄ADC內部采用4個時鐘周期進行采集，26個時鐘周期進行轉換。

?禁用所有告警，單擊“確定”

?添加時鐘向?qū)?，因?yàn)閆ynq fabric時鐘無法生成所需的104 MHz時鐘。

?將時鐘向?qū)У念l率設置為104mhz，并將active low設置為Reset。

?配置了時鐘向?qū)Ш螅覀冃枰匦露ㄖ铺幚硐到y(tǒng)，以提供一個主AXI接口，以便使用AXI lite在PL中配置IP。還應該實現從AXI端口，以使高帶寬XADC數據能夠傳輸?shù)絇S DDR內存進行分析。

?XADC輸出AXI流不包括TLast信號，該信號需要與DMA傳輸一起使用。因此，應該將AXI流子集轉換器添加到框圖中。在主接口上啟用TLast輸出，并允許系統每128個事務生成一次TLast信號。

?運行連接自動化來實現AXI Lite網絡，并將AXI子集轉換器的AXI流輸出連接到Zynq PS上的AXI MM輸入。

?Vivado將自動實現AXI DMA基礎架構。

?如果要更改AXI DMA中的緩沖區大小，請更改DMA設置中的緩沖區長度寄存器的設置。

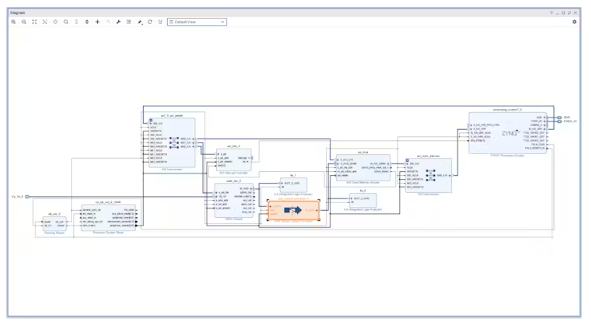

?完成的框圖如下所示。

?一旦完成，我們就可以構建比特流并導出XSA文件，以便在Vitis中使用。

?保持文件名和導出位置不變

?導出硬件。

Vitis

在創建PYNQ平臺之前，我喜歡確保設計具有預期的功能。在本例中，我們可以使用Vitis和裸機方法來測試XADC和DMA配置。

?創建一個新的VITIS應用程序項目

?導入先前從Vivado導出的XSA

?創建一個新的應用程序項目

?創建一個新域

?選擇Hello World模板

一旦完成，我們將看到創建了一個新項目，打開hello_world.C文件并將內容替換為下面的內容

運行這段代碼將顯示XADC的內容被傳輸?shù)紻DR內存中，這可以在調試系統時觀察到。

現在我們很高興平臺可以工作了，下一步是創建PYNQ應用程序。

PYNQ

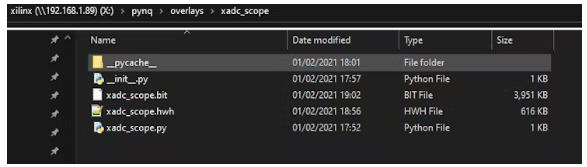

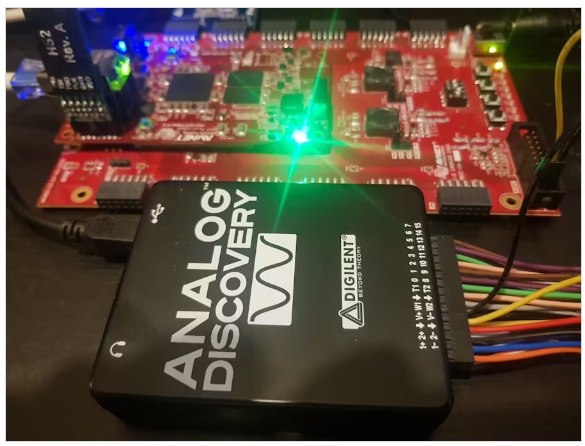

將MicroZed PYNQ映像寫入SD卡后，我們可以引導連接到IOCC的MicroZed。一旦PYNQ啟動，我們可以在PYNQ板中映射到計算機目錄并創建一個新的Overlay。為此，我們需要

?由Vivado生成的位文件

?Viviado生成的HWH文件

?__init__.py初始化腳本

?Xadc_scope.py類定義

py腳本需要手工編寫

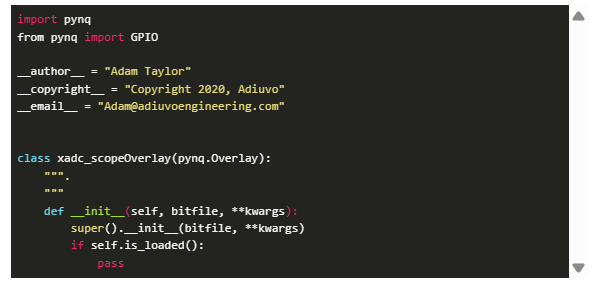

__init__ . py

xadc_scope.py

有了創建的覆蓋層，我們可以創建一個簡單的筆記本來捕獲XADC信號。

記住，DMA以字節為單位工作，XADC每個樣本輸出2字節。

運行下面的代碼將顯示捕獲到的正弦波的輸出

有了這個正弦波，我們可以輸入轉換因子，如果我們?cè)敢獾脑挘瑥脑贾档诫妷骸?

PYNQ下的XADC控制

使用Vp/Vn輸入，我們不需要對XADC的配置進行任何更改，但是，如果我們想要更改XADC的配置。我們可以使用標準的AXI接口來讀寫用UG480定義的寄存器

結論

這個項目很好地展示了我們?nèi)绾问褂肞YNQ， XADC使用像MicroZed這樣的板。MicroZed和SoM概念是快速開發硬件應用程序的一個很好的平臺。該板的PYNQ映像將提供更快加速設計的能力。
