納祥科技NX7016是一款兼具高集成度和高可靠性的5V輸入單節鋰電池同步降壓2A充電管理芯片。

NX7016 同步整流控制環路包含輸入電壓、輸入電流和輸出電流，采用涓流模式、恒流模式和恒壓模式的控制算法優化充電過程，電池充滿后芯片自動停止充電并轉燈提示，當電池電壓降低至回充電壓閾值后芯片再次啟動對電池充電。

NX7016 內置自適應充電環路以滿足不同型號及電流能力的適配器，它持續監測 VIN 端的輸入電壓，當該電壓降至 VIN TRACK(自適應充電電壓閾值)時，內部的反饋環路將減小充電電流以防止 VIN 端電壓持續降低，從而保護適配器不致因過載而損壞。

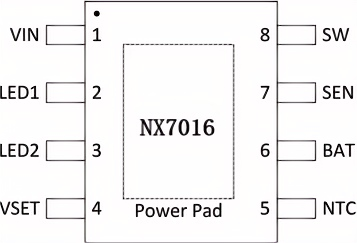

NX7016 采用 ESOP8 封裝，在性能上可PIN TO PIN 英集芯IP2313，功能覆蓋IU5918R、XP4302 。

（一）NX7016主要特性

NX7016主要具備以下特性：

● 5V/2A 輸入同步開關降壓充電-恒流與恒壓階段效率高至 90%以上
● 涓流/恒流/恒壓充電
● 電池充電飽和電壓 4.2V

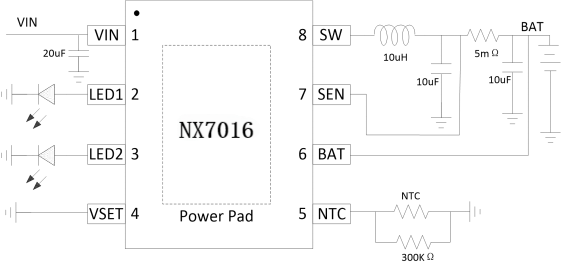

● 內置 2 個 MOSFET ，外接 10uH 電感
● 750KHz 固定開關頻率
● 內置防倒灌功能，無需外接二極管
● LED 顯示充電狀態，支持雙色燈顯示
● 多重保護、高可靠性
● 休眠模式，自適應、自動再充電功能
● NTC 電池溫度檢測
● 恒流充電 12 小時超時保護

（二）NX7016芯片亮點

NX7016是一款高性能的2A同步降壓單節充電IC，電路簡單，轉換效率高，能實現快速充電。

① 快速充電
NX7016的固定開關頻率750KHz，有助于減小電感和電容的尺寸，同時提高充電速度和效率，減少了不必要的能量損耗，延長續航時間和降低能耗。

②電路簡單
NX7016恒流與恒壓階段效率高至 90%以上，內置 2 個 MOSFET，減少了外部電路復雜性和所需的外部組件數量，使得整體電路更加簡潔，轉換效率高，易于使用。

（三）NX7016應用領域

基于其高效能、低功耗、高集成度的特質，NX7016被廣泛應用于電動工具、小型便攜式設備中。
