納祥科技NX9019，國產替代CS5361、CS5381的音頻I2S 114DB ADC
[導讀]納祥科技在原來的基礎上更新了一款高性能音頻I2S 114DB ADC，它能夠以高達192kHz的采樣率，執行立體聲模擬到數字轉換，最高支持24位串行值，并具備114dB動態范圍，-100dB THD+N，功能可覆蓋CS5361，CS5381，PCM1804，AKM5704
近日，納祥科技在原來的產品基礎上，更新了一款高性能的集成音頻編碼器 NX9019。NX9019 能夠以高達 192kHz 的采樣率執行立體聲模擬到數字（A/D）轉換，最高支持 24 位串行值，動態范圍達114dB，總諧波失真加噪聲（THD+N）低至-100dB。
（一）NX9019芯片概述
納祥科技NX9019 集成了可選擇的軟斜坡和過零點過渡功能，以消除咔嗒聲和爆破音。對于32kHz、 44.1kHz 和 48kHz 的采樣率，標準 50/15μs 去加重功能可用，以兼容使用 50/15μs 預加重技術制作的數碼音頻節目。集成電平轉換器使得NX9019 與運行在廣泛邏輯電平范圍內的其他設備之間的接口變得簡單。
片上振蕩器消除了外部晶體振蕩器電路的需求。這可以降低整體設計成本并節省電路板空間。 NX9019 在沒有應用主時鐘的情況下自動使用片上振蕩器，使這一特性易于使用。
在性能上，NX9019可功能覆蓋CS5361，CS5381，PCM1804，AKM5704。

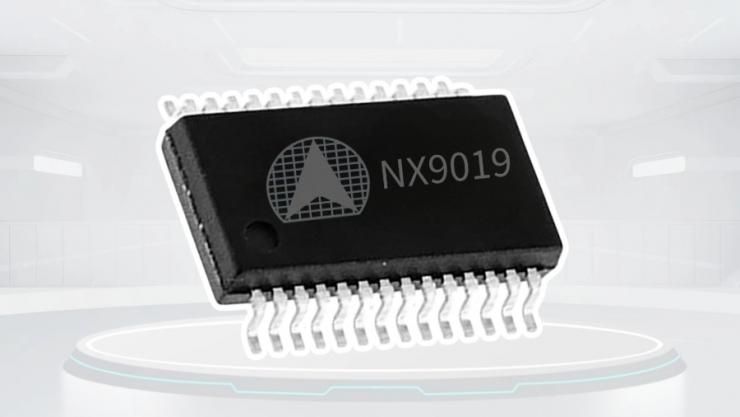

▲NX9019芯片主圖
（二）NX9019主要特性
在芯片特性方面，NX9019主要表現如下：
① 114dB動態范圍
② -100dB THD+N
③ 最高192kHz采樣率
④ 差分模擬輸入
⑤ 多位 Delta-Sigma 轉換
⑥ 高通濾波器或直流偏移校準
⑦ 低延遲數字抗混疊濾波
⑧ 16 位數據自動抖動處理
⑨ 可選擇的串行音頻接口格式，24位左對齊方式或24位I2S
▲NX9019功能框圖
（三）NX9019芯片亮點
作為一款專業的HIFI 114DB音頻模擬轉數字信號轉換器，NX9019具備寬動態范圍、低失真、低噪聲的特質。
①寬動態范圍
NX9019擁有114dB的寬動態范圍，能夠處理幅度變化范圍極廣的信號，因此可適應各種信號條件，提供高品質的音頻輸出。
②低失真低噪聲
NX9019采用差分架構，這種設計在信號處理方面表現卓越，能夠有效抑制共模噪聲和干擾。它還實現-100dB超低THD+N，精準還原音頻細節。

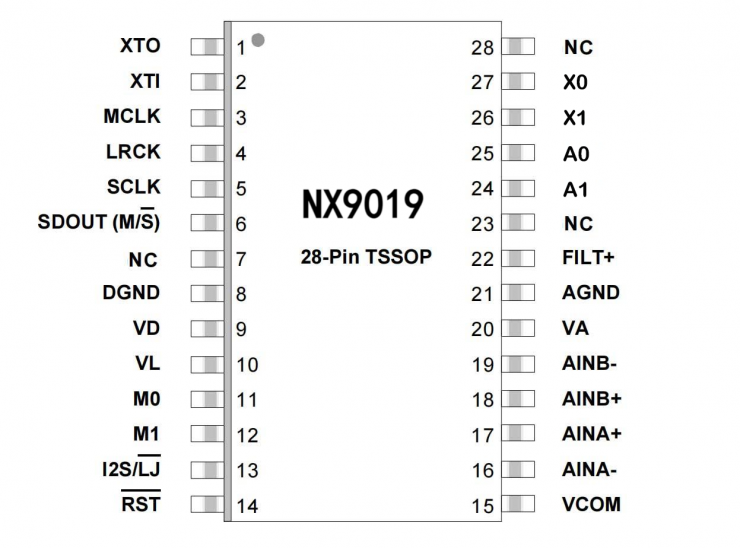

▲NX9019管腳配置
（四）NX9019應用領域
目前，NX9019能被廣泛應用于A/V 接收器、 DVD-R、 CD-R、數字調音臺、效果處理器、機頂盒系統和汽車音響系統中，滿足數字時代消費者對高指標高清晰高動態范圍的聽覺的享受。

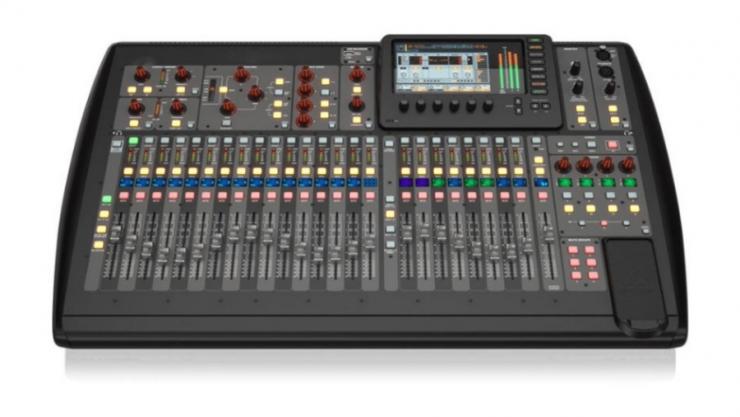

▲NX9019應用示例圖
