[導讀]IIC(Inter IC Bus)協議是一種廣泛應用于嵌入式系統中的同步半雙工通信協議。隨著電子設備的復雜性不斷增加,高多層電路板設計變得越來越普遍。在高多層電路板中實現可靠的IIC通信,需要綜合考慮布線策略、電源設計、抗干擾措施等多個方面。本文將結合IIC協議的基本原理和高多層電路板設計的特點,探討如何優化IIC電路設計。

引言

IIC(Inter IC Bus)協議是一種廣泛應用于嵌入式系統中的同步半雙工通信協議。隨著電子設備的復雜性不斷增加,高多層電路板設計變得越來越普遍。在高多層電路板中實現可靠的IIC通信,需要綜合考慮布線策略、電源設計、抗干擾措施等多個方面。本文將結合IIC協議的基本原理和高多層電路板設計的特點,探討如何優化IIC電路設計。

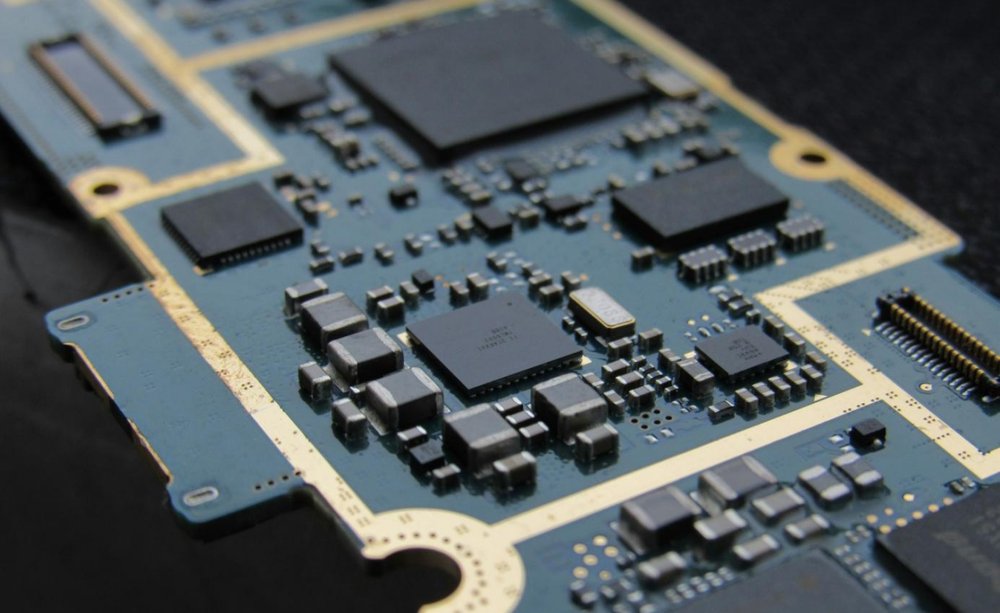

沉金綠板

IIC協議

IIC協議由Philips公司開發,使用兩根線:SCL(時鐘線)和SDA(數據線)。它支持多設備掛載,主機完全掌控總線,從機只能在主機允許時操作總線。IIC協議的同步時序使其易于用軟件模擬,但也對硬件設計提出了更高的要求。

IIC協議的基本概念

同步半雙工:IIC協議是一種同步半雙工通信協議,數據傳輸需要時鐘信號同步。

多設備掛載:IIC總線支持多個設備掛載,每個設備都有唯一的地址。

主機和從機:主機負責發起通信并控制總線,從機響應主機的請求。

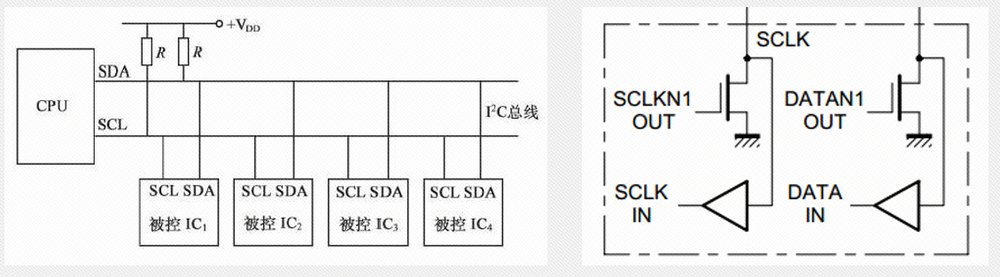

IIC協議的硬件電路設計

上拉電阻:SDA和SCL線需要上拉電阻來確??臻e狀態下為高電平。

開漏輸出:IIC設備通常采用開漏輸出,允許多個設備共享同一條總線。


高多層電路板的IIC電路設計

IIC協議的時序規范

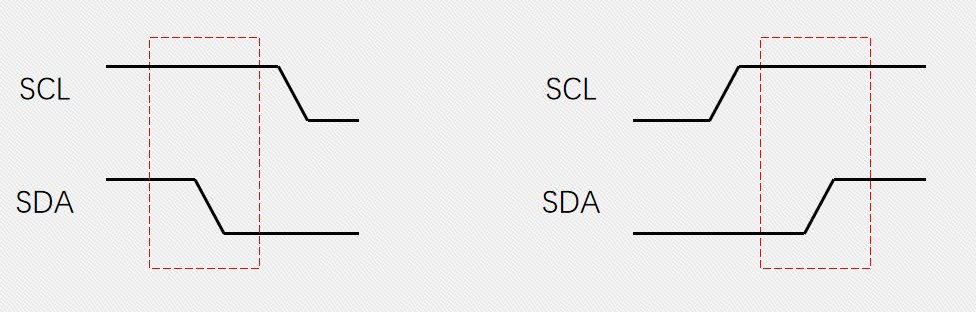

起始信號:主機拉低SDA線,產生下降沿,從機檢測到后復位并等待主機指令。

終止信號:主機在SCL高電平時拉高SDA線,產生上升沿,結束通信。


高多層電路板的IIC電路設計

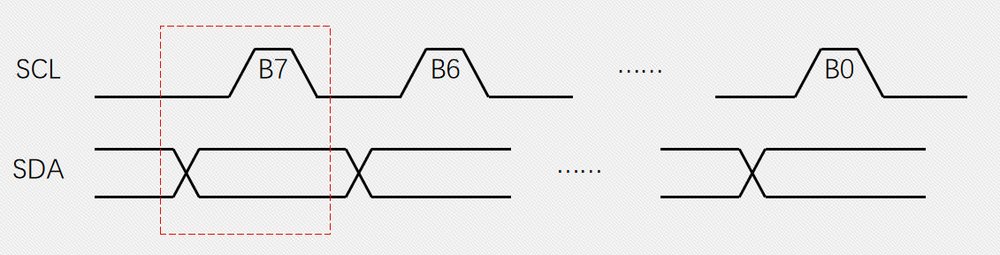

數據發送:主機在SCL低電平時改變SDA電平,然后拉高SCL,從機在SCL高電平時讀取SDA數據。


高多層電路板的IIC電路設計

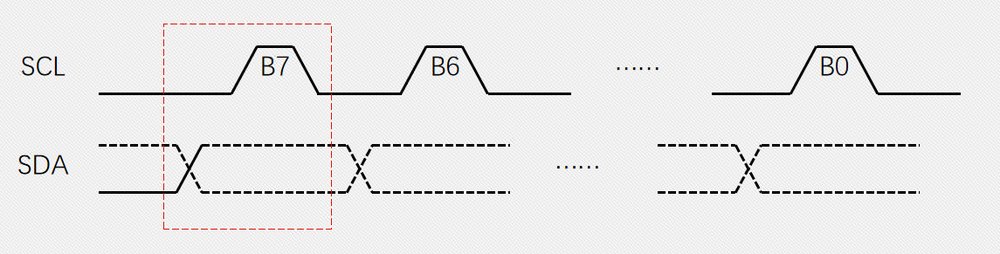

數據接收:主機釋放SDA線,從機在SCL下降沿時改變SDA數據,主機在SCL高電平時讀取。


高多層電路板的IIC電路設計

IIC協議的軟件實現

軟件模擬IIC:通過手動翻轉GPIO引腳實現IIC時序,適用于資源有限的微控制器。

硬件IIC:利用微控制器的內置IIC外設,自動執行時鐘生成、起始/終止條件、應答位收發等功能。

高多層電路板的IIC電路設計要點

1.布線策略:

線寬和線長:在高多層電路板中,IIC總線的線寬應足夠大以降低電阻,線長應盡量短以減少信號延遲和干擾。屏蔽和隔離:使用屏蔽層或隔離層來保護IIC總線免受其他高速信號的干擾。星型拓?fù)洌涸诙嘣O(shè)備掛載時,采用星型拓?fù)浣Y(jié)構可以減少信號反射和干擾。

2. 電源設計:

電源去耦:在IIC總線的每個設備附近放置去耦電容,以減少電源噪聲對信號的影響。穩壓設計:確保IIC總線的電源電壓穩定,避免因電壓波動導致通信錯誤。

3. 抗干擾措施

濾波電容:在SDA和SCL線上添加濾波電容,以減少高頻噪聲。上拉電阻:選擇合適的上拉電阻值,確保信號線在空閑狀態下保持高電平。信號完整性:使用傳輸線理論來設計IIC總線,確保信號的完整性和可靠性。

4. 時序優化

時鐘同步:確保所有設備的時鐘同步,避免因時鐘偏差導致通信錯誤。時序裕度:在設計中留出足夠的時序裕度,以應對實際工作中的時序變化。

IIC設計與PCB選擇

通過實際的設計案例和仿真驗證,可以驗證上述設計要點的有效性。例如,在一個高多層電路板中,通過優化布線策略和電源設計,成功實現了多個IIC設備的可靠通信。

在IIC電路板設計中,除了電路的精心設計,PCB本身的質量對整個產品的性能至關重要,尤其是在高密度、多層電路設計中,對PCB提出了更加苛刻的要求。嘉立創高多層PCB為電子工程師提供了卓越的解決方案,確保復雜電路的穩定運行和高效可靠的性能。

首先,嘉立創高多層PCB在板材選擇上嚴格把關,6層板使用建滔和中國南亞板材,而8層及以上的PCB則采用中國臺灣南亞和生益板材。這些優質板材不僅具備良好的導電性和耐熱性,還能在高性能要求下提供穩定保障。

在加工方面,嘉立創憑借行業領先的設備,如超高精度的LDI曝光機和脈沖電鍍技術,確保每一道工序都達到最高精度標準。這種嚴密的工藝控制大幅度提升了PCB的制造質量,最大限度地減少了瑕疵和誤差。

此外,嘉立創高多層PCB通過了UL認證(編號E479892),意味著其產品符合國際安全標準,能夠滿足全球客戶和市場的嚴格需求。嘉立創還取得了ISO9001質量管理體系認證、ISO14001環境管理體系認證、ISO/IEC 27001信息安全管理認證以及IATF 16949汽車行業質量管理體系認證。這些權威認證不僅體現了嘉立創對產品質量的高度重視,更證明了其在全球市場中的領先地位。


嘉立創產業服務站群

結論

高多層電路板的IIC電路設計需要綜合考慮布線策略、電源設計、抗干擾措施和時序優化、板材等多個方面。通過合理的設計和仿真驗證,可以確保IIC通信的穩定性和可靠性。在實際設計中,應根據具體的應用場景和需求,靈活運用上述設計要點,以實現最優的設計效果。
