MicroSD卡模塊

ESP32有不同的microSD卡模塊兼容。我們使用microSD卡模塊，它使用SPI通信協議進行通信。您可以使用帶有SPI接口的任何其他microSD卡模塊。這個microSD卡模塊也與Arduino板等其他微控制器兼容。學習如何使用microSD卡模塊與Arduino。您可以使用默認SPI引腳將其連接到ESP32。

DL2502Mk05

?1個DFRobot FireBeetle 2個ESP32-E

?1 ×Fermion：2.0英寸320x240 IPS TFT液晶顯示器

?1 × GDL線10厘米

?1個Crowtail - I2C Hub 2.0

?1 x Crowtail -開關2.0

?1 × Adafruit MicroSD卡分線板+

?1 × MicroSD 4gb

?1 x Crowtail - LED(紅色)

?1個GPS接收器- GP-20U7

?1 x Adafruit DS3231精密RTC羽毛翼

?1個CR1220電池

?1 x Crowtail - 3軸數字指南針

?1 x Crowtail - 3軸數字加速度計

?1 x鋰離子電池- 1000mAh

?1 x交換機

?1個藍牙串口終端

?1 * USB 3.1 A轉C線

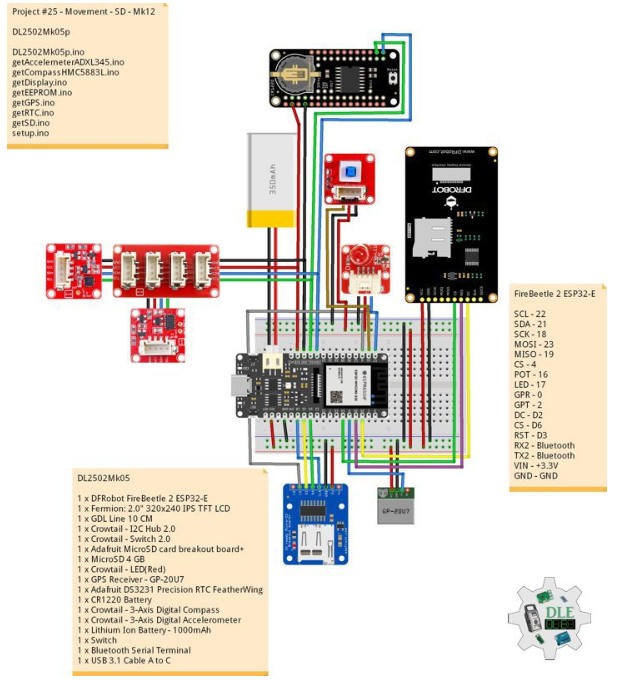

FireBeetle 2 ESP32-E

?SCL - 22

?Sda - 21

?SCK - 18

?Mosi - 23

?MISO - 19

?Cs - 4

?POT - 16

?Led - 17

?GPR - 0

?GPT - 2

?Dc - d2

?Cs - d6

?RST - d3

?RX2 -藍牙

?TX2 -藍牙

?Vin - + 3.3v

?GND - GND

DL2502Mk05p

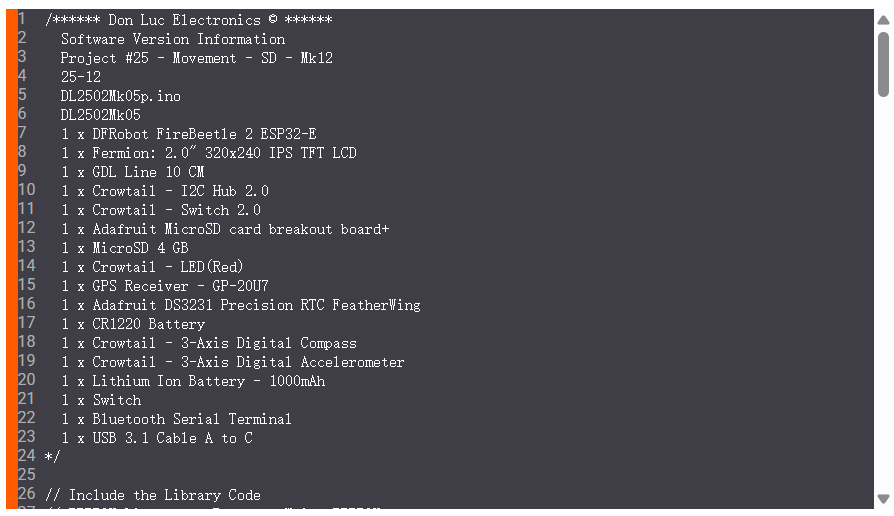

DL2502Mk05p.ino

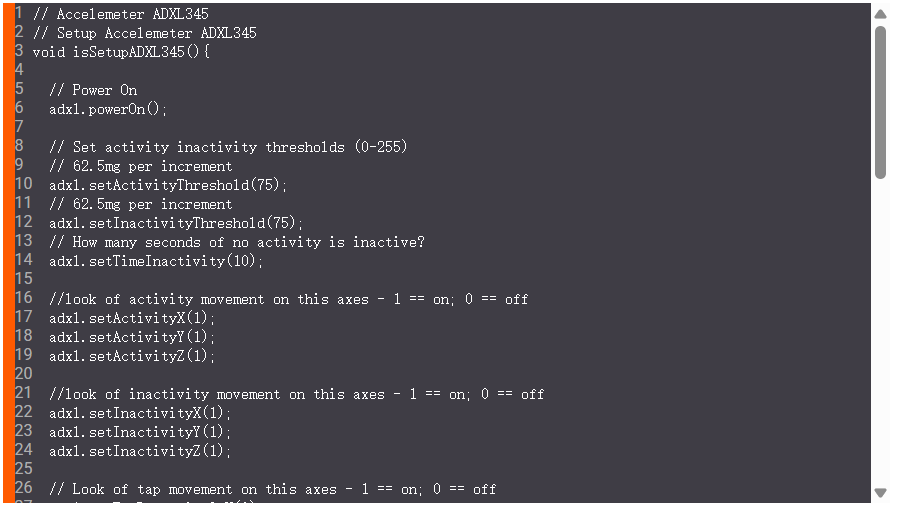

getAccelemeterADXL345.ino

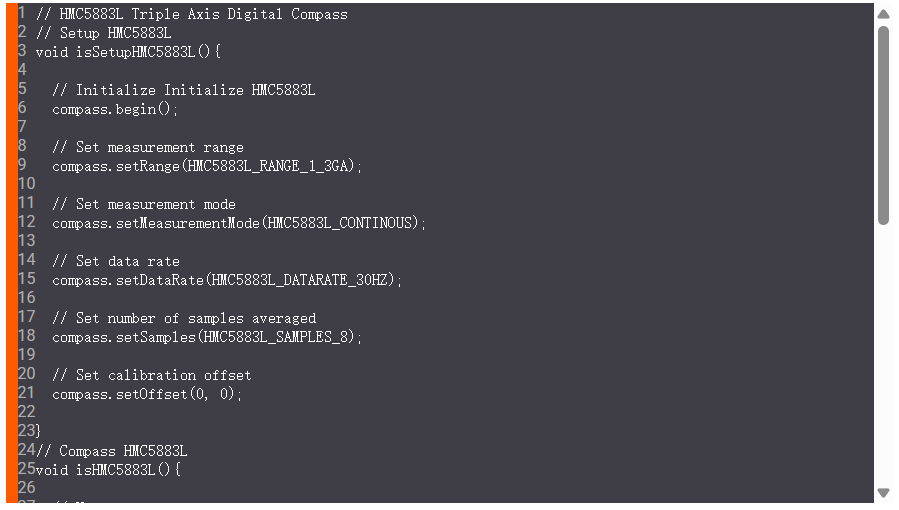

getCompassHMC5883L.ino

getDisplay.ino

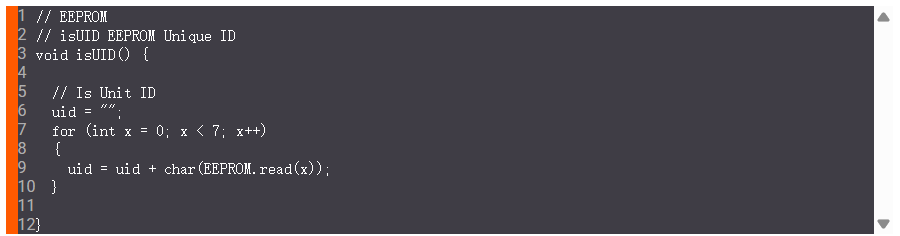

getEEPROM.ino

getGPS.ino

getRTC.ino

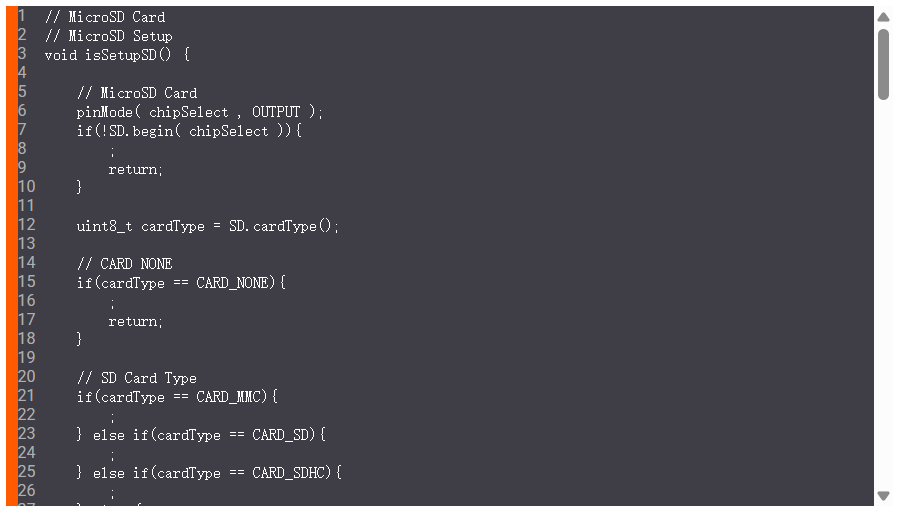

getSD.ino

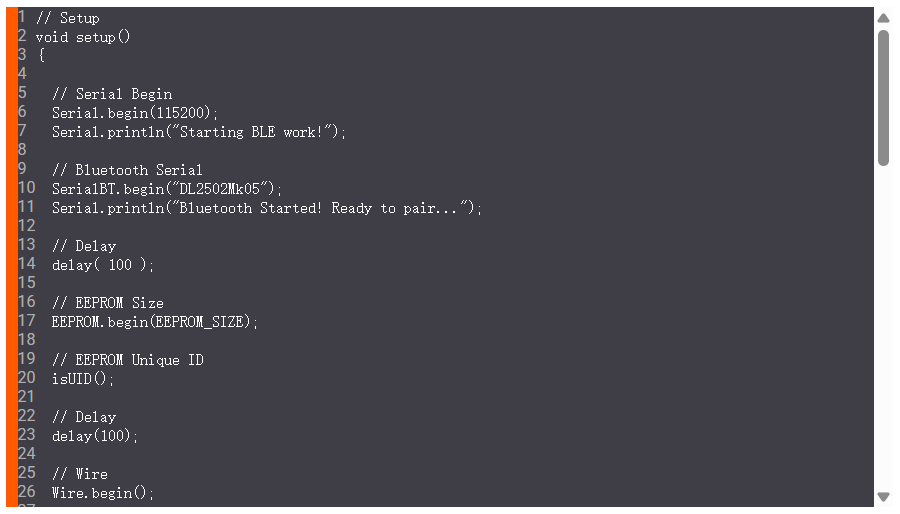

setup.ino

本文編譯自hackster.io
