智能驅動 精準控制 | 極海G32R501總線型高壓伺服控制器參考方案，加速工業自動化系統轉型升級

高壓伺服控制器是一種高精度電子裝置，用來控制高壓伺服電機的位置、速度和力矩，可確保工業機器人、數控機床、噴繪寫真、激光切割以及自動化生產線等設備實現高精度運動定位控制。其通過提供高效性能、快速響應、優化能量轉換效率，保障伺服系統穩定可靠運行，有助于推動智能制造和工業4.0的轉型與升級。

隨著工業自動化的持續發展以及技術創新和行業應用的不斷拓展，高壓伺服控制器的市場前景廣闊。未來幾年，高壓伺服控制器將繼續沿著高效化、智能化、數字化方向演進，成為推動工業自動化智能轉型的重要力量，展現出強勁的增長潛力和市場活力。

極海400W EtherCAT總線型高壓伺服控制器參考方案，主控芯片采用全新發布的G32R501高性能實時控制MCU，具備靈敏感知、高效運算、精準控制等特性；整體方案采用雙核并行處理架構設計和開放式伺服全功能設計，同時支持上位機ModBus協議和EtherCAT總線協議，提供配套的上位機參數調試工具，可靈活配置400余項伺服參數，有效滿足各類定制化工業應用場景需求。

400W EtherCAT總線型高壓伺服控制器參考方案介紹

輸入電源范圍：單相AC 200V~240V, -10%~+10%, 50/60Hz；

額定輸出電流：3.0Arms，最大電流輸出：9.0Arms；

速度范圍：±7000rpm，支持弱磁算法；

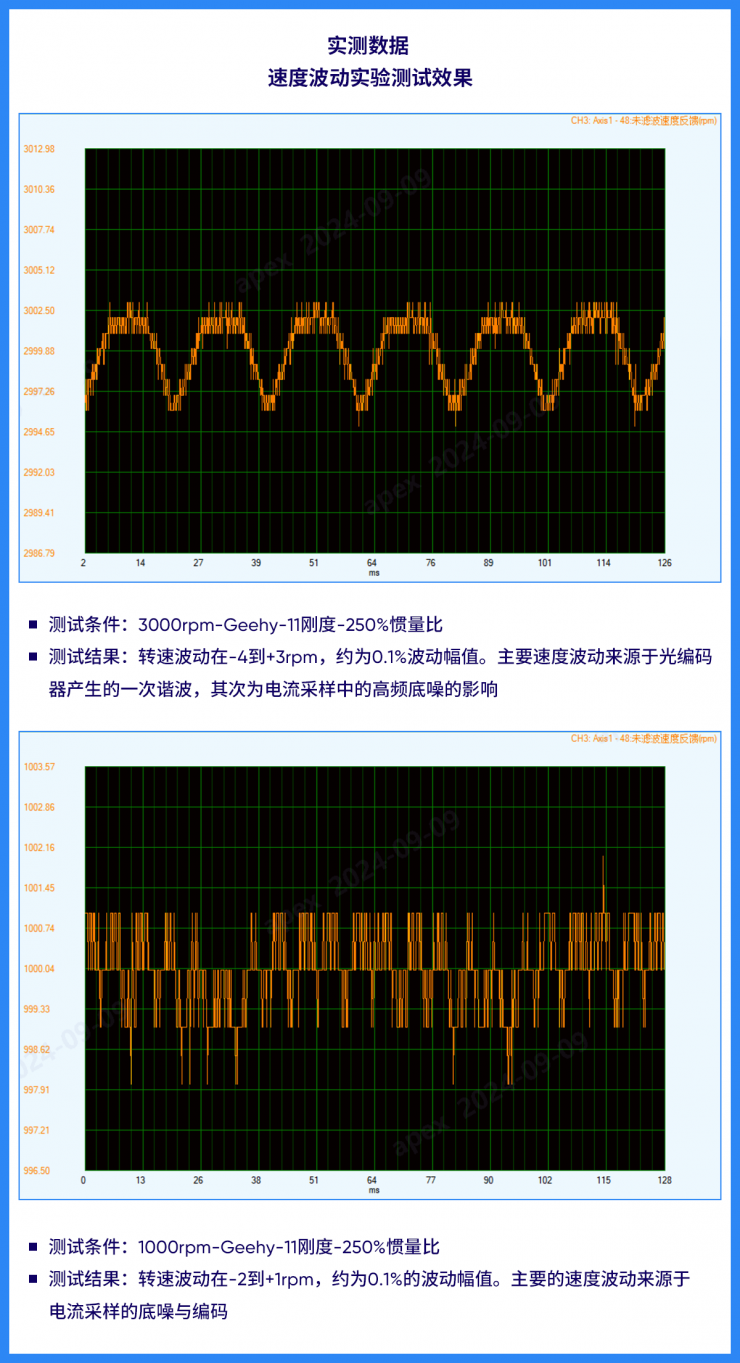

轉速精度：額定轉速下可達1‰左右；

支持三環閉環控制和電機參數靜態辨識，電機參數通過總線獲取，PID參數與電機參數相關聯，可適配不同電機；支持多種編碼器協議，支持協議握手，可兼容不同波特率編碼器；

支持EC總線功能，可通過主站進行位置控制；

多種控制模式：外部脈沖位置控制、JOG控制、全閉環位置控制、速度控制、力矩控制；

豐富報警代碼：過壓/欠壓/過流/過載/過熱/過速、主電源輸入缺相、再生制動狀態異常、位置偏差/制動率過大、編碼器反饋錯誤、行程超限、EEPROM 錯誤等。

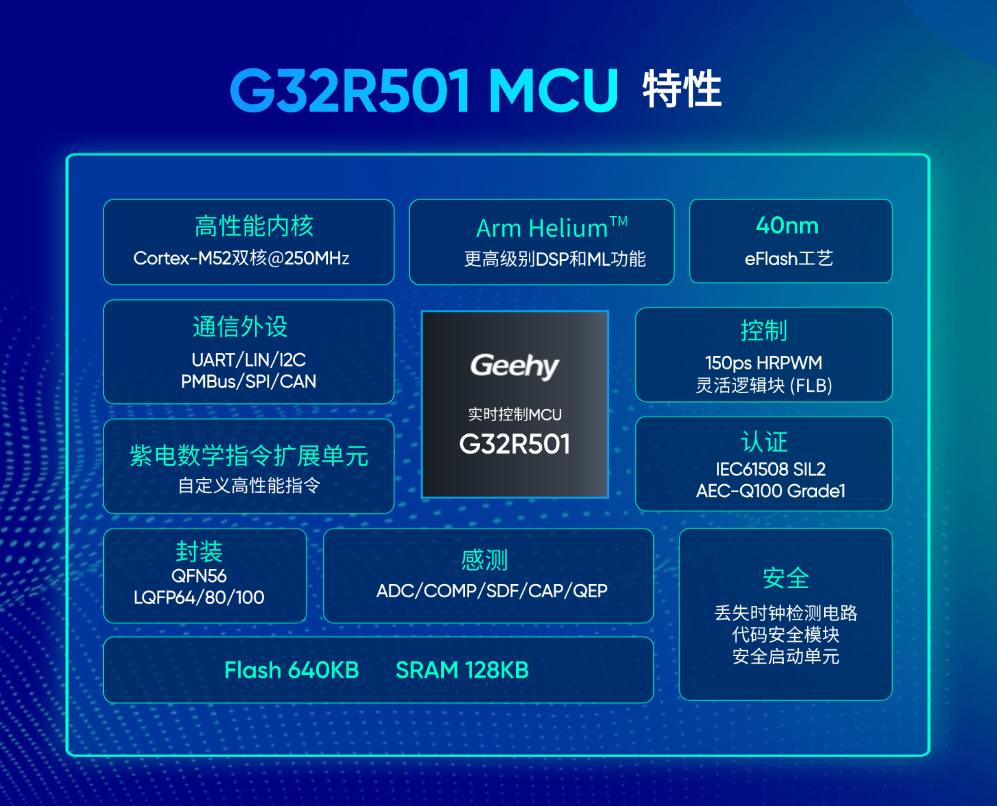

G32R501實時控制MCU特點

單芯片方案，基于Cortex-M52雙核架構，主頻250MHz，通過CPU0處理位置環、速度環、I/O狀態、以及協議處理；通過CPU1處理位置通信、電流環以及PWM輸出；

通過3路PWM模塊產生3組互補PWM信號輸出，實現高精度電機矢量控制；

4個Σ-Δ濾波器模塊(SDF)，通過2路SDF采樣兩路相電流信號數字量，提升電流信號的精確度、響應效率以及信噪比；

2個UART，1路實現總線編碼器通訊，并預留兼容脈沖型編碼器的設計；1路支持與上位機的數據交互；

2個SPI，1路與EtherCAT從站芯片高效通信，實現EtherCAT總線控制；1路實現按鍵面板顯示；

1個I2C，實現外部EEPROM通訊，存儲伺服關鍵參數；

豐富輸入輸出端口，滿足多種控制信號輸入或狀態輸出，提升方案的多場景適用性。

軟硬件介紹

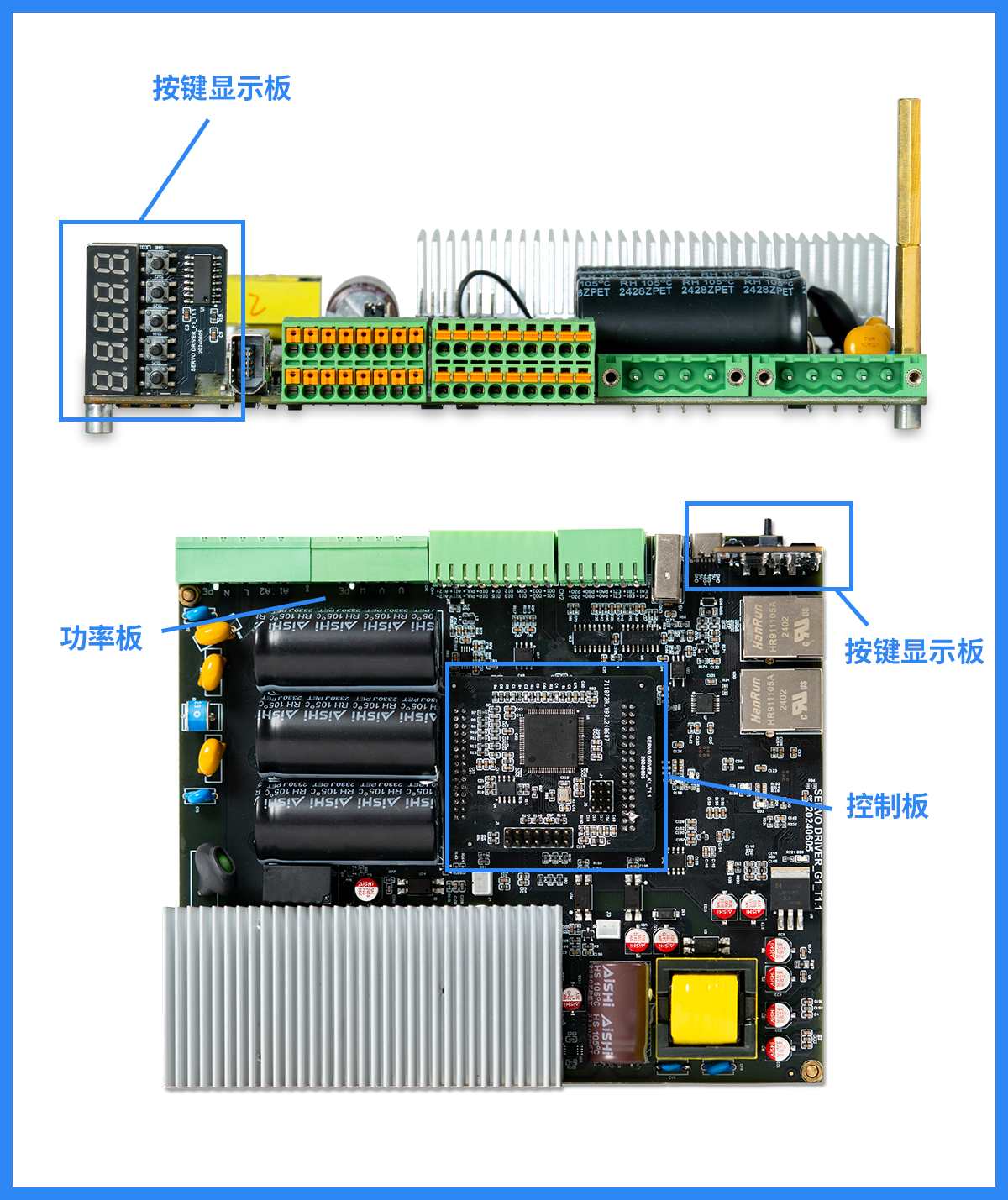

G32R501 400W EtherCAT總線型高壓伺服控制器參考方案，由功率板、控制板、按鍵顯示板組成。

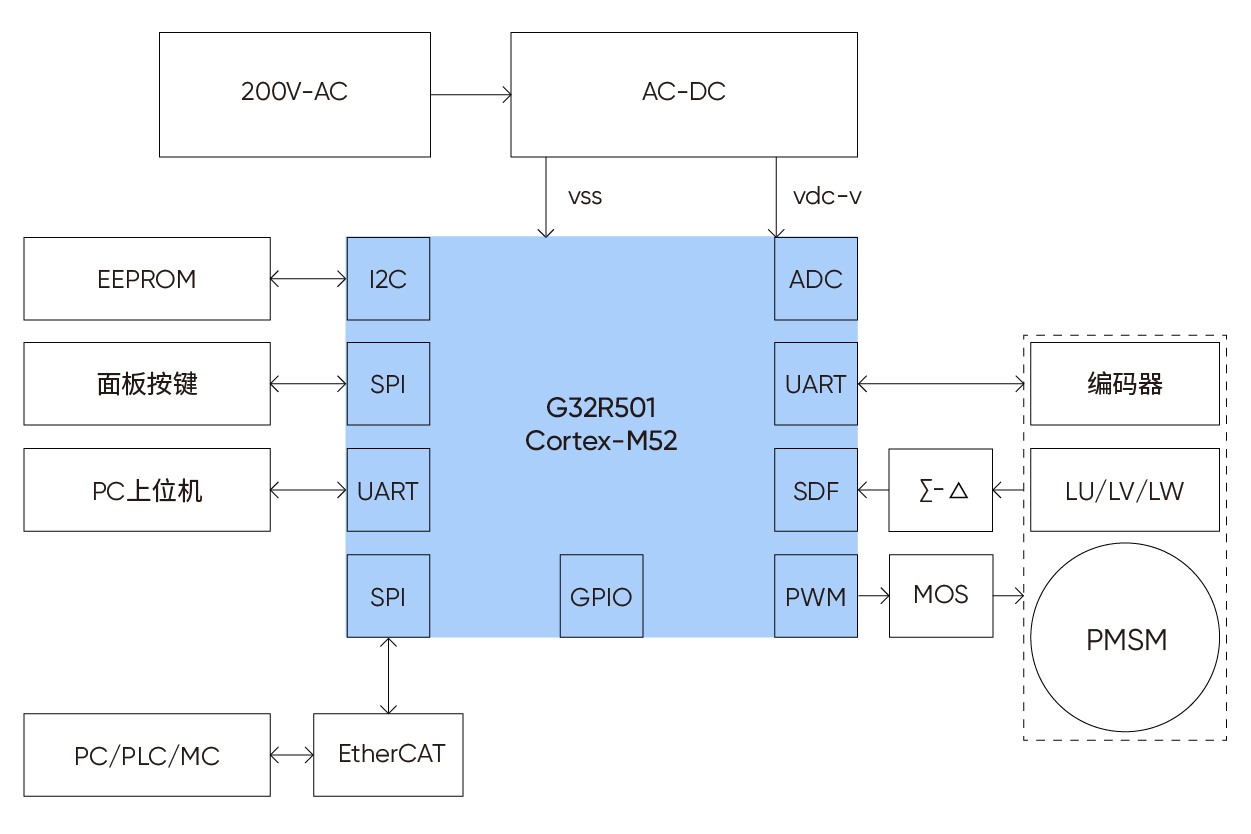

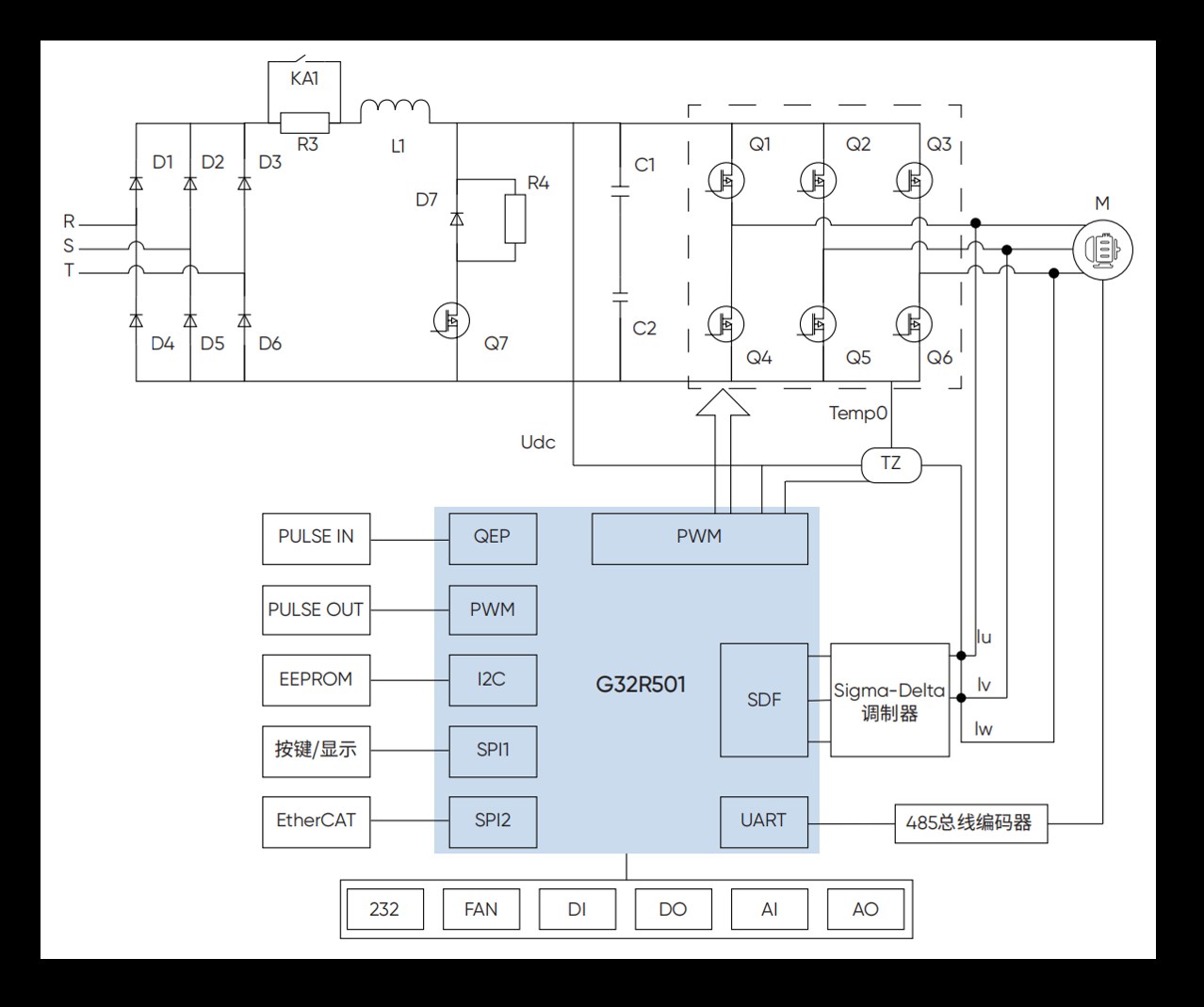

方案框圖

采用三環級聯模式的軟件設計：

位置環：給定來自外部脈沖、總線、I/O控制；位置反饋來自外部總線編碼器；

速度環：給定來自位置環的輸出，也接受來自外部模擬量或多段速的給定，一般速度環帶寬不超過 400Hz；速度反饋來自編碼器位置解算；

電流環：給定來自速度環的輸出，電流反饋由SDF模塊采樣獲得，執行周期選為62.5μs。

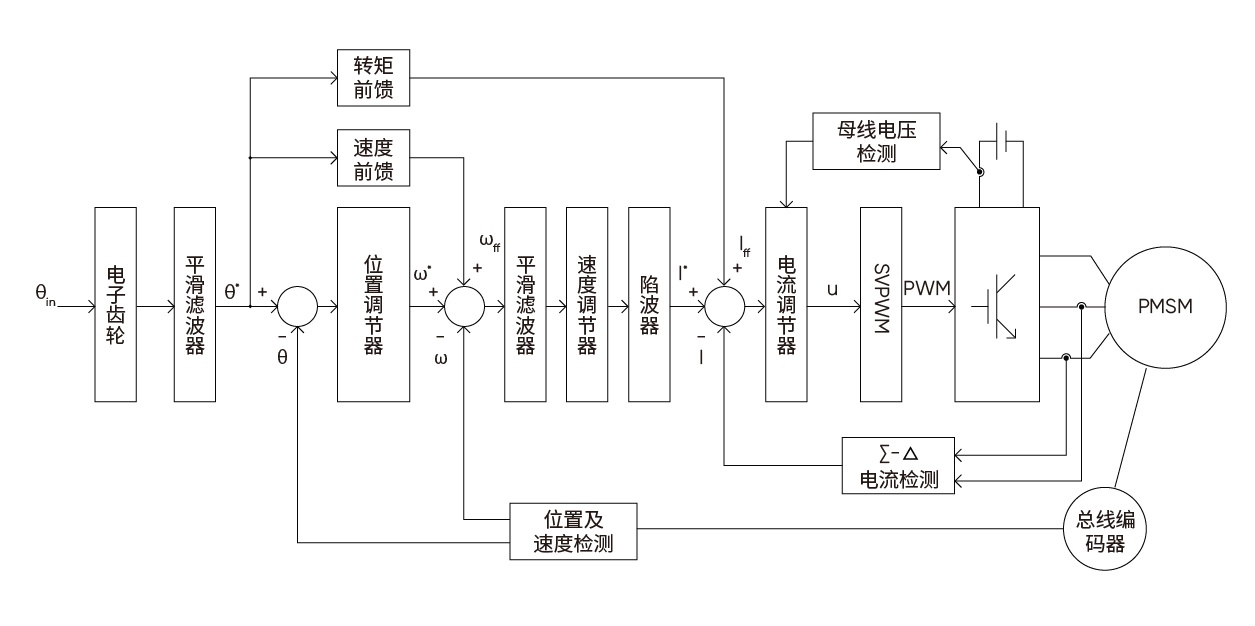

控制邏輯框圖

G32R501 400W EtherCAT總線型高壓伺服控制器量產級參考方案，采用雙核并行處理設計架構，其中CPU0中斷處理時間低至13.6μs，CPU1中斷處理時間低至8.6μs，可支持客戶實現更高性能、更豐富功能的產品設計。

雙核處理架構

極海G32R501 400W EtherCAT總線型高壓伺服控制器量產級參考方案，涵蓋完整的軟硬件設計，可提供全功能軟件固件和極海自研的伺服控制上位機PC調試工具，支持參數設置、JOG調試、故障排查、波形分析等功能；方案配有詳細使用指南，方便工程師快速進行上手使用、性能評估以及二次開發。
