在這篇文章中，小編將對運放的相關內容和情況加以介紹以幫助大家增進對它的了解程度，和小編一起來閱讀以下內容吧。

一、如何測量運放的輸出電壓

大家可以看到這個電路，運放的同相端和反相端都接在0V，大家覺得運放的輸出電壓是多少。

很多同學覺得，在開環條件下根據運放的傳輸曲線，當同相端電壓等于反相端電壓時，運放的輸出電壓等于0。

可是實際測量運放的輸出電壓為V+或者是V-。

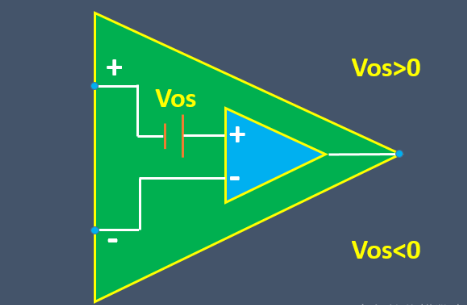

這是為什么呢?這就是因?yàn)檫\(yùn)放輸入端是存在很小的失調電壓，一般記作VIS或者VIO，運放的失調電壓可以理解成同相端串聯了一個很小的電壓源，這個電源的電壓值其實就是運放的失調電壓，這個電源的值可能是正也可能是負，當然失調電壓很小。

但是運放的開環增益一般都上萬，所以這里是由于失調電壓使運放進入了飽和區。

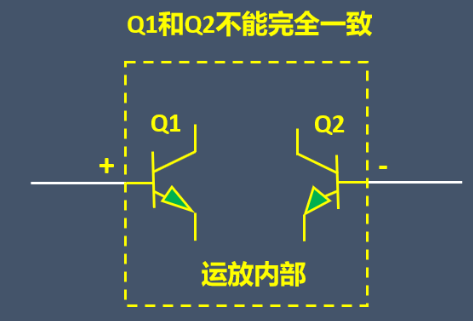

放大器輸入失調電壓的產生，主要由于輸入級對稱三極管晶圓的不匹配所導致。比如uA741運放的輸入端，這輸入的這兩個三極管不可能做到完全一致，所以就會產生失調電壓。

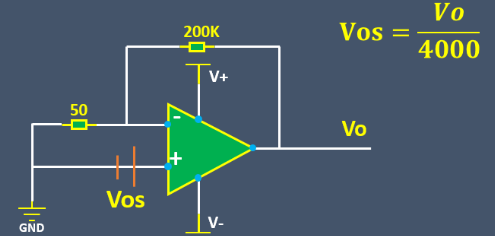

測量運放的失調電壓的電路可以用這個4000倍的同相比例運算放大電路。失調電壓Vos=Vo/4000。

運放的失調電壓的影響主要是當我們?cè)谧鲂⌒盘?hào)的運算，失調電壓就不能忽略了，會帶來一定的誤差。比如如下的加減運算放大電路，本來輸出應該是2.5V，但是實際輸出電壓仿真是2.75V或者2.25V。

如何應對運放的失調電壓?

選擇失調電壓小的運放

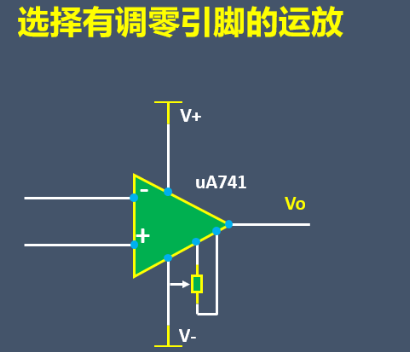

選擇有調零引腳的運放

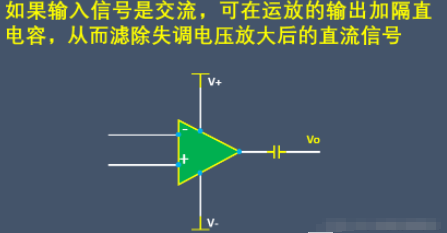

3.如果輸入信號是交流，可在運放的輸出加隔直電容，從而濾除失調電壓放大后的信號。

二、運放恒流源是怎么回事

運放恒流源的核心在于利用運放的放大特性和負反饋機制，通過調節運放的輸出電壓來保持負載電流恒定。運放具有兩個輸入端（同相輸入端和反相輸入端）和一個輸出端，其工作原理基于“虛短”和“虛斷”兩個重要特性：

虛短 ：在理想情況下，運放的兩個輸入端電壓相等，即同相輸入端電壓等于反相輸入端電壓，這一特性被稱為“虛短”。

虛斷 ：運放的輸入電阻極高，可以視為開路，即流入運放輸入端的電流幾乎為零，這一特性被稱為“虛斷”。

運放恒流源采用負反饋機制來保持負載電流的恒定。負反饋機制通過將負載電流的變化轉換為電壓信號，然后將該電壓信號與參考電壓進行比較，最后通過運放的放大作用調節輸出電壓，以實現對負載電流的控制。具體來說，反饋機制包括以下幾個步驟：

采樣 ：通過采樣電阻（或稱為限流電阻）對負載電流進行采樣，將電流變化轉換為電壓變化。

比較 ：將采樣電壓與參考電壓進行比較，產生誤差信號。

放大 ：運放對誤差信號進行放大，產生控制信號。

調節 ：控制信號通過驅動電路（如三極管、MOS管等）調節輸出電壓或電流，以減小誤差信號，使負載電流趨于恒定。

最后，小編誠心感謝大家的閱讀。你們的每一次閱讀，對小編來說都是莫大的鼓勵和鼓舞。希望大家對運放已經具備了初步的認識，最后的最后，祝大家有個精彩的一天。
