據說瑞芯微近期出了第二代8nm高性能AIOT平臺——RK3576。

內置了四核Cortex-A72+四核Cortex-A53，頻率最高2.2GHz，內置ARM G52 MC3 GPU，NPU算力高達6TOPS……

總之，參數看著非常犀利，我們近期也拿到了米爾科技推出的搭載RK3576的開發板——MYD-LR3576，在使用了一段時間之后，給大家推出這篇上手體驗文章，供您在做選型時參考。

01 開發板欣賞

包裝盒里最主要的東西當然就是MYD-LR3576開發板本身以及一個紙質的快速上手指南，另外盒子里還有電源適配器和USB線，但是我認為這些附件無需展示。

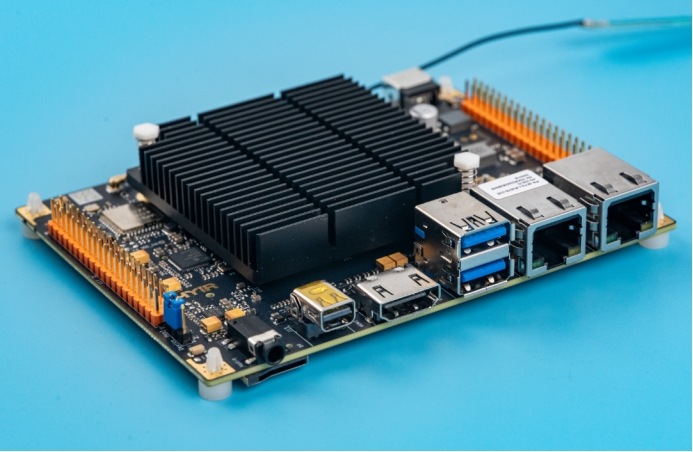

板子依然是米爾最經典的配色，啞光黑色油墨+焊盤沉金工藝，看著逼格拉滿。SOC模組上加了一個很大的散熱器。一側是音頻、Mini DP、HDMI、兩個USB3.0口、兩個以太網接口等。

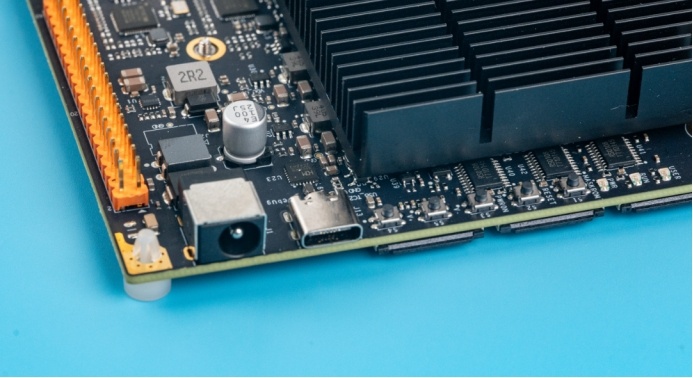

另一側是電源輸入口、調試口、五個按鍵(包含三個用戶按鍵、RESET按鍵、BOOT按鍵)。

兩端各是2*20的2.54mm間距排針。

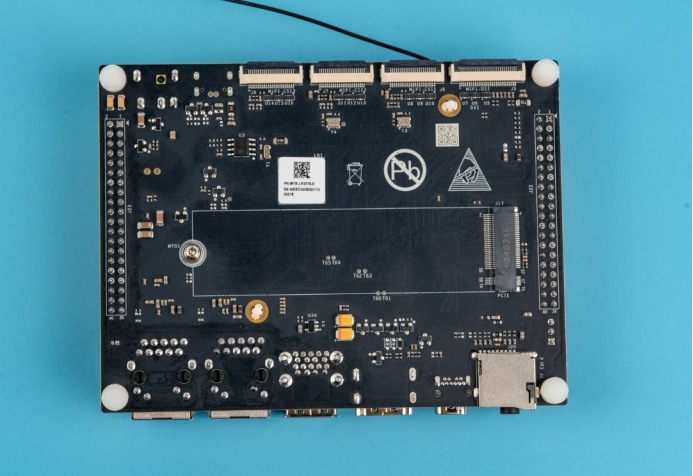

背面是M.2硬盤接口、SD卡槽、3組4 lane的MIPI CSI攝像頭輸入接口，以及一個MIPI DSI顯示輸出接口。

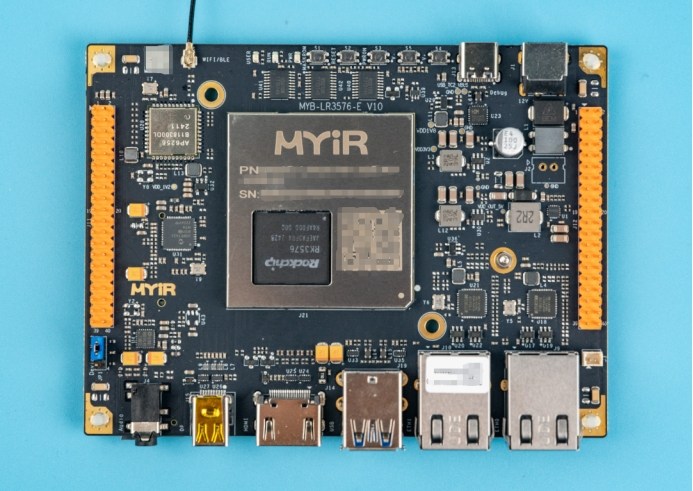

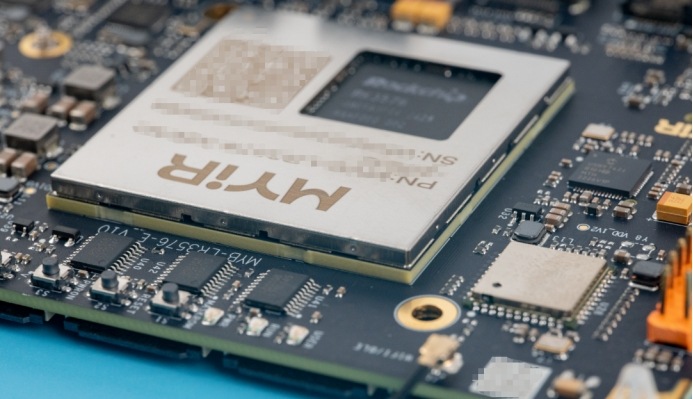

去掉散熱器之后，就可以看到板載的米爾MYC-LR3576模組了。模組在RK3576芯片頂端有開孔，我們得益一睹RK3576真容。

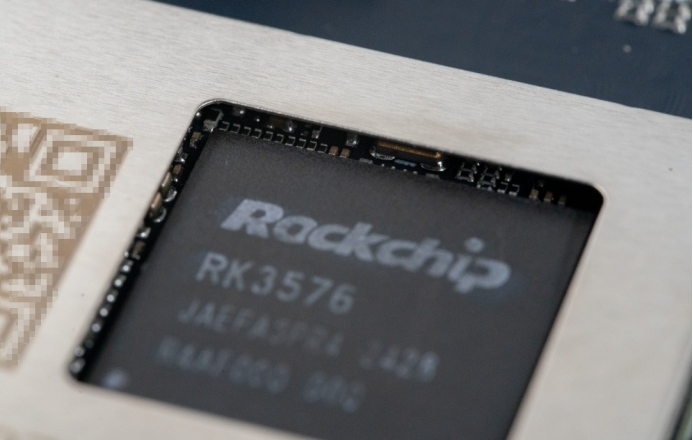

從縫隙看進去，里面用的器件是真的小啊。這模組里面封裝了SOC、PMIC、DDR、eMMC，以及各種阻容感，布局布線密度很大。所以，做終端產品的一般規模企業，真的沒必要自己做這一塊，首先是很難得到原廠支持、其次研發成本和時間投入巨大。索性專業的事情交給專業的人做，直接買這種成熟的模組往底板上一貼，還挺香的。

從這個角度看，這個模組是真的漂亮，這就是LGA封裝的魅力。

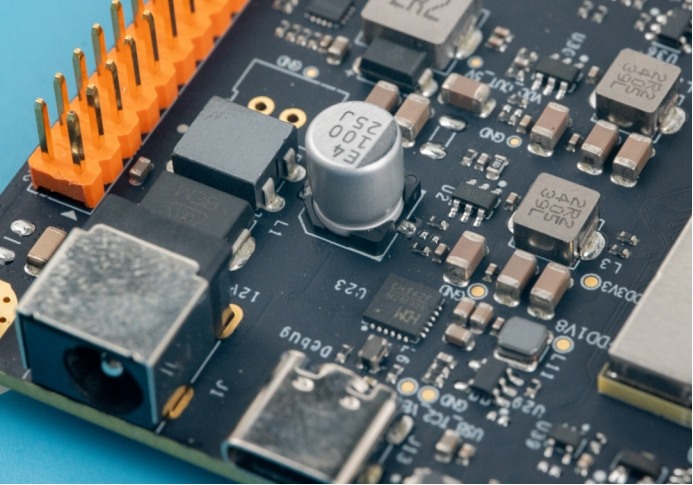

板子上電源入口部分細節。

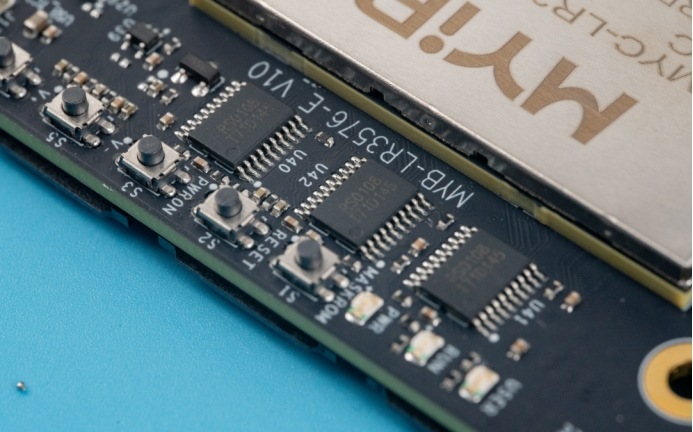

按鍵及指示燈細節。

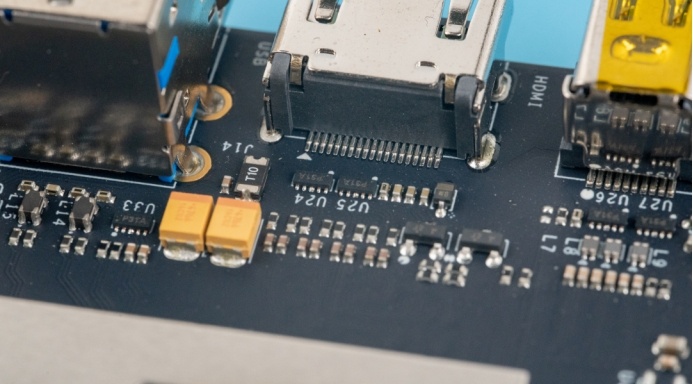

接口防護電路細節。

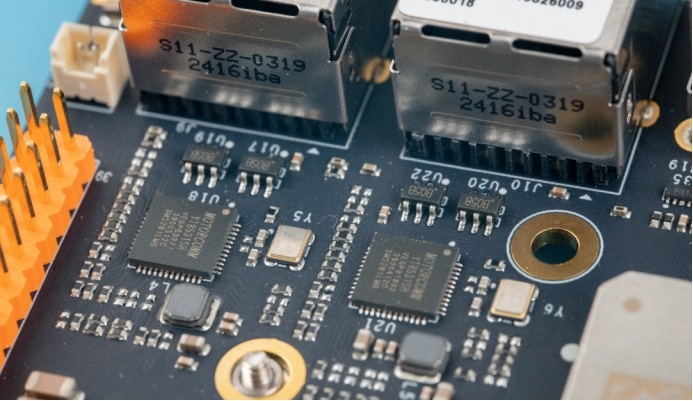

以太網接口細節。

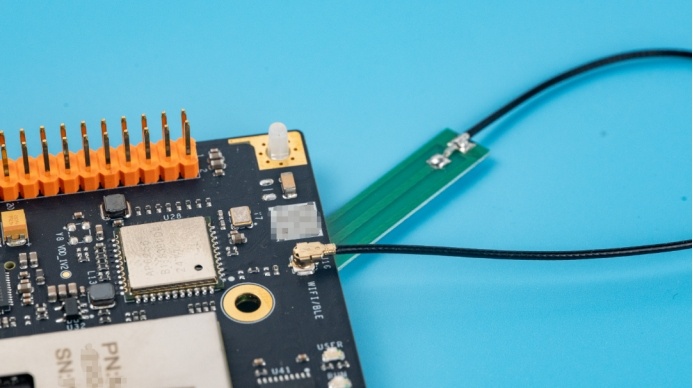

Wifi模組及天線細節。

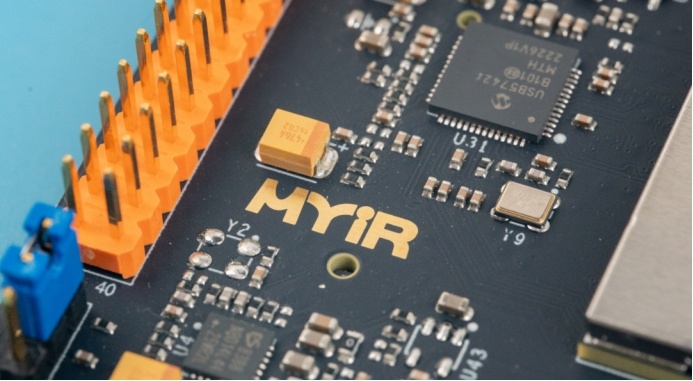

MYiR logo細節。

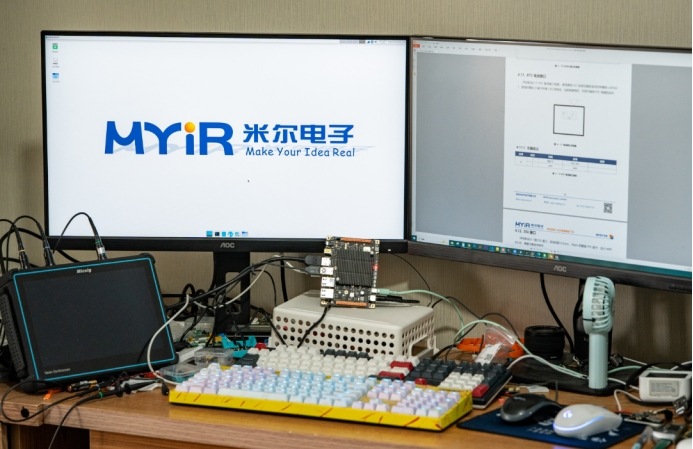

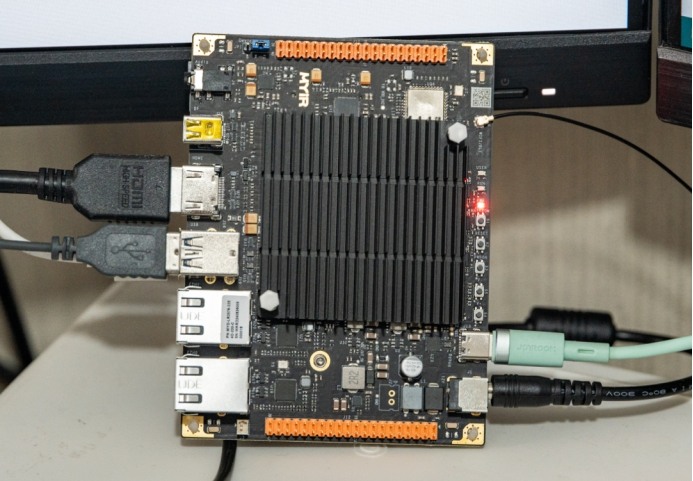

板子看完了，接下來上電，出廠固件已經燒錄好了Debian 12 操作系統。把我的一個2K 27寸顯示屏用HDMI線連接到這個開發板，無壓力點亮。再給接個鍵盤，鼠標，就可以當做另一臺電腦用了。

看起來是蠻帥氣的，但是我還是想深入體驗一下，這個板子的開發流程。

02 資料

開發板的包裝盒和核心板屏蔽殼上都有二維碼及產品的PN碼和SN碼，使用這兩個碼可以在米爾開發者中心下載對應產品的資料。

第一次體驗到這么正規的開發板資料獲取方式，瞬間感覺付費用戶就是不一樣。

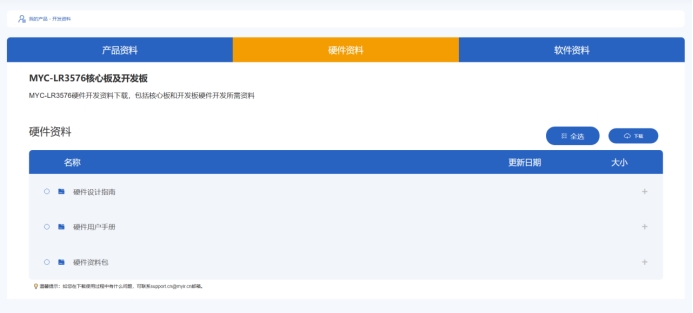

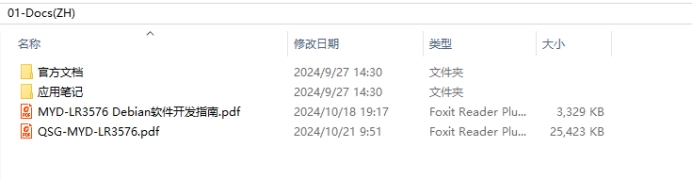

資料列表中的硬件資料，提供了硬件設計指南、硬件用戶手冊、硬件資料包。

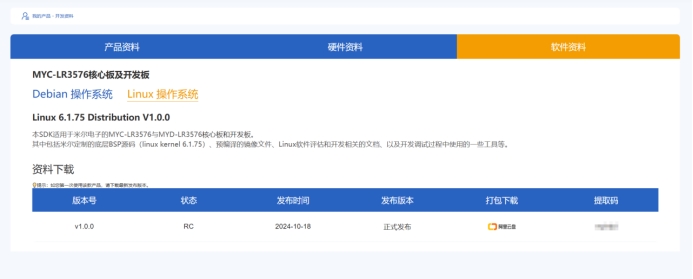

軟件提供了米爾定制的Debian操作系統相關的軟件包和Linux操作系統相關軟件包。這個下載方式是阿里云盤，將近20G的資料，十來分鐘就下載完了，體驗感很不錯，看來米爾是真的從用戶層面考慮這些細節了。

先看看文檔中的《MYD-LR3576 Debian軟件開發指南.pdf》

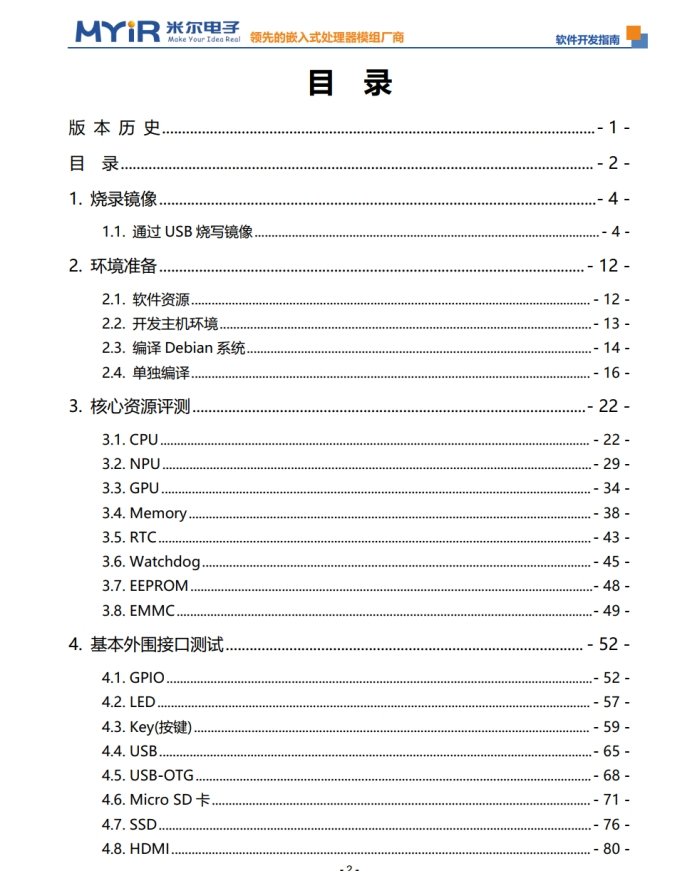

目錄。

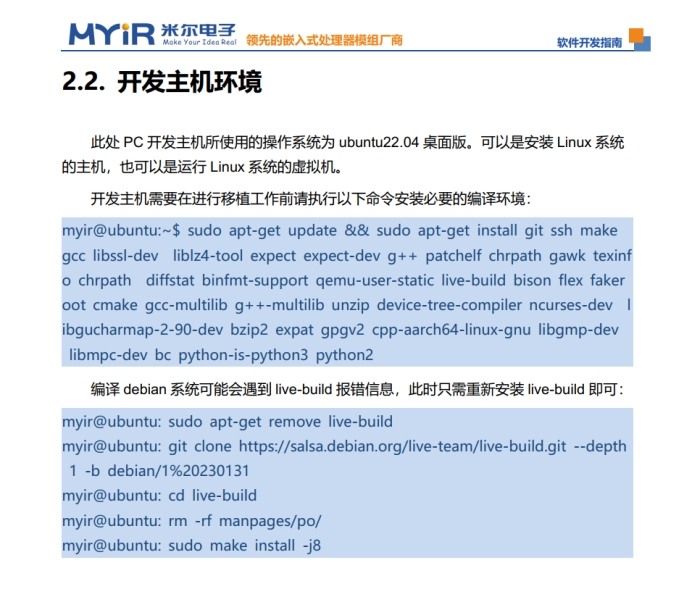

隨便找個內容看看，也很詳細，而且寫了可能會遇到的錯誤以及處理辦法。

作為硬件工程師轉行的嵌入式工程師，硬件資料是我首要關注的，仔細看發現內容真多啊。

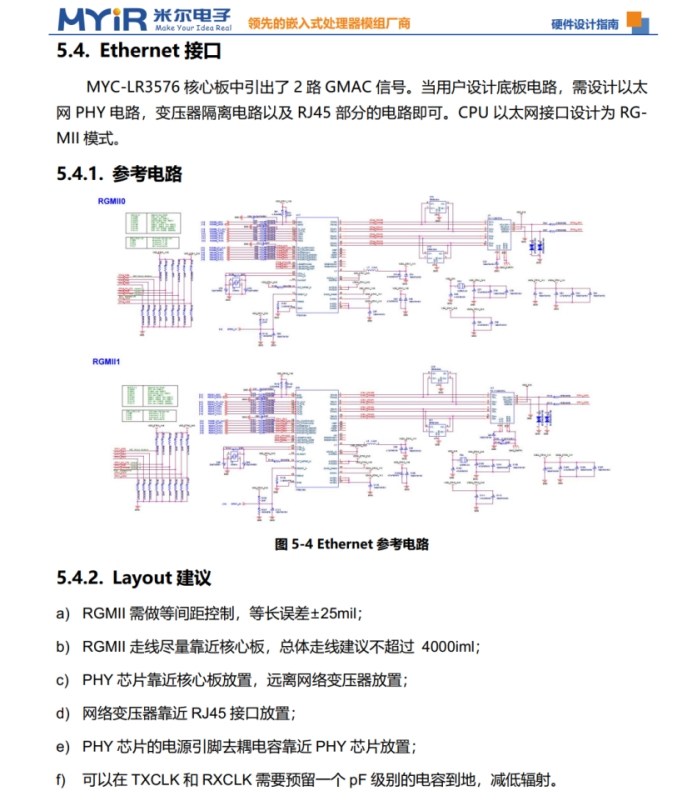

任何一個外設都有參考電路、Layout建議。那是不是說，如果我想使用他們的核心板做底板，快速出產品給客戶，直接照抄他們的設計指南就行了?我覺得大可不必，因為他們甚至提供了底板的原理圖和PCB文件啊，東西都喂到嘴里了，還需要自己再去動手抄嗎?這樣我就有更多的精力專注于軟件層面的開發了。

底板是六層板，拼板也做好了。Allegro的好處就是直接可以把封裝和焊盤一鍵導出，為我所用，一個字，爽!

03 開發初體驗

看著這么詳細的軟硬件開發資料，我覺著不跟著做一下開發有點對不起這資料。于是趕緊打開虛擬機，跟著《MYD-LR3576 Debian軟件開發指南.pdf》開始編譯一下系統。

第一步就是使用./build.sh lunch指令來配置目標開發板，這里選擇7。

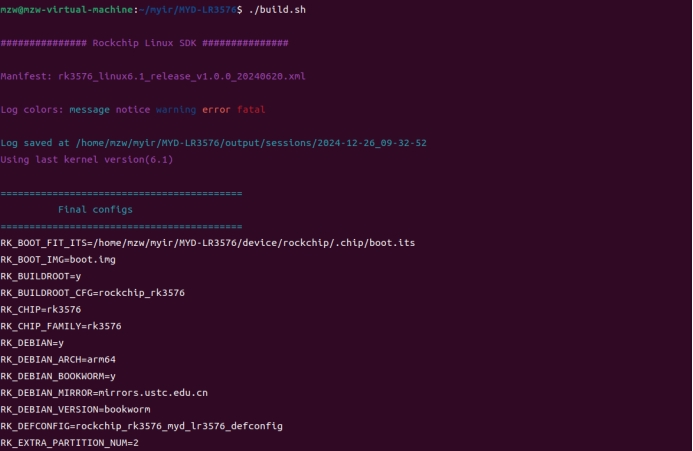

接下來就使用./build.sh指令來全部編譯一遍。第一遍全編譯會比較慢，可能需要幾個小時，這時候起來活動活動、喝喝茶、甚至可以約個球友出去打會兒球，回來就編譯好了。

編譯好固件之后，使用瑞芯微的燒錄工具燒錄到板子上即可。關于燒錄，《MYD-LR3576 Debian軟件開發指南.pdf》中花了整整八頁來講，真就差手把手了。

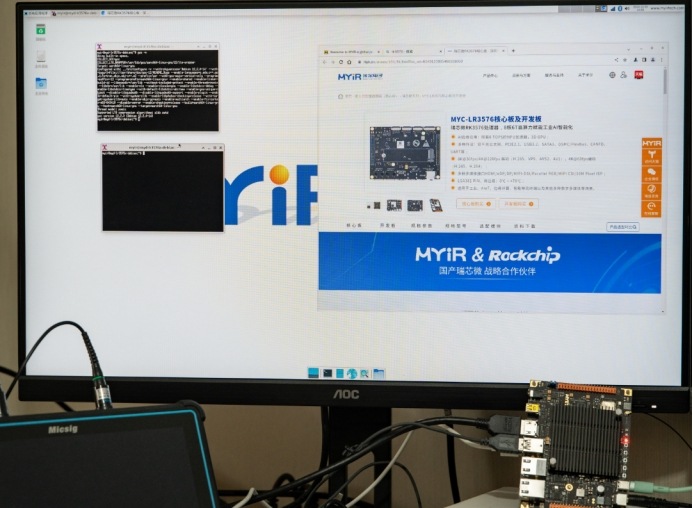

燒錄完重新上電，相當于又進入了一個全新系統，連上網瀏覽個網頁、打開終端玩一玩，都沒啥問題。我在網上看到有一個HomeNAS，我打算抽空把它部署到這個板子上，這樣的話，這個板子就可以作為我的家庭存儲管理中心了，這部分內容等我做好了再分享給大家。

04 后記

整體來說，經過我的一番上手體驗，發現這個板子無論做工用料、顏值都是非常不錯的。資料完善程度也是遠遠超出了我的預期。跟著文檔簡單操作編譯個SDK也是非常順手。而且前面介紹的LGA核心板，價格僅498起，這個開發板價格849元起，現在有限時價699。
