反激式轉換器具有眾多優點，包括成本最低的隔離式電源轉換器、輕松提供多個輸出電壓、簡單的初級側控制器以及高達 300W 的功率傳輸。反激式轉換器用于許多離線應用，從電視到手機充電器以及電信和工業應用。它們的基本操作可能看起來令人生畏，而且設計選擇很多，特別是對于那些以前沒有設計過的人來說。讓我們看看 53 VDC 至 12V、5A 連續導通模式 (CCM) 反激式的一些關鍵設計注意事項。

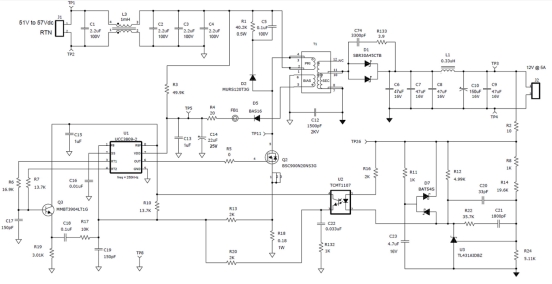

圖 1 顯示了工作頻率為 250 kHz 的 60W 反激式詳細原理圖。當 FET Q2 導通時，輸入電壓施加在變壓器的初級繞組上。繞組中的電流現在逐漸增加，從而可以將能量存儲在變壓器中。由于輸出整流器 D1 反向偏置，流向輸出的電流被阻止。當 Q2 關閉時，初級電流中斷，迫使繞組的電壓極性反轉。電流現在從次級繞組流出，使繞組電壓的極性反轉，點電壓為正。 D1 導通，向輸出負載提供電流并對輸出電容器充電。

圖1 60W CCM反激式轉換器原理圖

可以添加額外的變壓器繞組，甚至堆疊在其他繞組的頂部，以獲得額外的輸出。然而，增加的產出越多，其監管就會越差。這是由于繞組和鐵芯(耦合)之間的磁通鏈不完善以及繞組的物理分離造成的漏感。漏電感充當與初級繞組和輸出繞組串聯的雜散電感。這會產生與繞組串聯的意外電壓降，從而有效降低輸出電壓調節精度。一般的經驗法則是，使用正確繞制的變壓器時，在交叉負載情況下，預計非穩壓輸出會變化 +/-5% 至 10%。此外，通過峰值檢測泄漏引起的電壓尖峰，重負載的穩壓輸出可能會導致空載次級輸出電壓大幅增加。在這種情況下，預載或軟鉗位可以幫助限制電壓。

CCM 和斷續導通模式 (DCM) 操作各有其優點。根據定義，當輸出整流器電流在下一個周期開始之前降至 0A 時，就會發生 DCM 操作。 DCM 操作的優點包括較低的初級電感(通常會導致較小的電源變壓器)、消除整流器的反向恢復損耗和 FET 導通損耗，以及無右半平面零。然而，與 CCM 相比，這些優點被初級和次級中較高的峰值電流、增加的輸入和輸出電容、增加的電磁干擾 (EMI) 以及降低的輕載占空比操作所抵消。

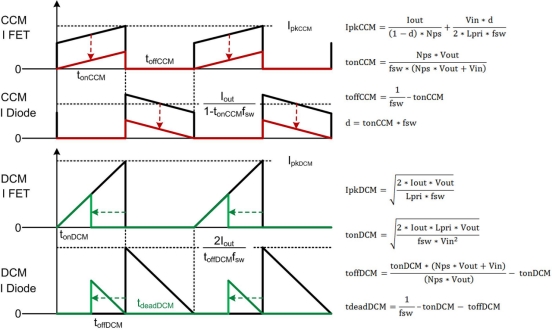

圖2 CCM和DCM反激式FET及整流器電流比較

圖 2說明了在 V IN 最小時 Q2 和 D1 中的電流如何變化，以及 CCM 和 DCM 中負載從最大值減小到約 25%。在 CCM 中，當負載處于最大和最小設計水平(~25%)之間時，固定輸入電壓的占空比是恒定的。當前的“基準”水平隨著負載的減少而降低，直到達到 DCM，此時占空比會降低。在 DCM 中，最大占空比僅出現在最小 V IN 和最大負載時。輸入電壓增加或負載減少時，占空比會降低。

這可以使占空比在高線路和最小負載下變小，因此請確保您的控制器可以在此最短接通時間內正常運行。 DCM 操作會在整流器電流達到 0A 后引入占空比低于 50% 的死區時間。它的特點是 FET 漏極上有一個正弦電壓，并由殘余電流、寄生電容和漏電感設置，但通常是良性的。對于此設計，選擇 CCM 操作是因為可以通過減少開關和變壓器損耗來實現更高的效率。

該設計使用初級參考 14V 偏置繞組在 12V 輸出達到調節后為控制器供電，與直接從輸入供電相比，減少了損耗。我選擇了兩級輸出濾波器來實現低紋波電壓。第一級陶瓷電容器處理 D1 中脈動電流的高 RMS 電流。它們的紋波電壓通過濾波器 L1 和 C9/C10 降低，紋波降低約 10 倍，同時 C9/C10 中的 RMS 電流也降低。如果可以接受更高的輸出紋波電壓，則可以取消 L/C 濾波器，但輸出電容器必須能夠處理全 RMS 電流。

UCC3809-1或UCC3809-2控制器設計用于直接與 U2 光耦合器連接，以實現隔離應用。在非隔離設計中，可以消除 U2 和 U3 以及直接連接到控制器的電壓反饋電阻分壓器，例如具有內部誤差放大器的UCC3813-x系列。

Q2 和 D1 上的開關電壓會在變壓器繞組間和組件寄生電容中產生高頻共模電流。如果沒有 EMI 電容器 C12 提供返回路徑，這些電流將流入輸入和/或輸出，從而增加噪聲或可能導致運行不穩定。

Q3/R19/C18/R17 的組合通過將振蕩器的電壓斜坡求和到 R18 的初級電流檢測電壓中來提供斜率補償，該電壓用于電流模式控制。斜率補償消除了次諧波振蕩，這種現象的特點是先出現寬占空比脈沖，然后出現窄占空比脈沖。由于該轉換器設計為不超過 50% 的運行，因此我添加了斜率補償以降低開關抖動敏感性。然而，過大的電壓斜率可能會將控制環路推向電壓模式控制，并可能導致不穩定。最后，光耦合器傳輸來自次級側的誤差信號以保持輸出電壓穩定。反饋 (FB) 信號包括電流斜坡、斜率補償、輸出誤差信號和 DC 偏移，以降低過流閾值。

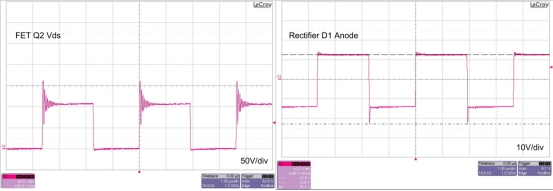

圖 3 顯示了 Q2 和 D1 的電壓波形，顯示了一些漏感和二極管反向恢復引起的振鈴。

圖 3 FET 和整流器振鈴受到鉗位和緩沖器的限制(57 V IN，5 A 時 12 V)。

反激式被認為是需要低成本隔離轉換器的應用的標準。此設計示例涵蓋了 CCM 反激式設計的基本設計注意事項。下個月加入我們，查看詳細的功率級設計計算。
