1 引言

煤炭作為我國的基礎能源，占到國內能源消費的近四分之三，在我國經濟與社會發展中起著重要的作用。煤炭生產安全事關國計民生，安徽省1966～2003年煤礦事故中，運輸事故死亡750人，占17%。運輸是煤礦生產的重要環節，從運輸巷道的布置情況來分，有立井、斜井、平巷3種運輸形式。在斜井運輸中，由于超載、失修、誤操作等原因，發生提升車輛斷繩、脫鉤現象，使運行的車輛沿斜井軌道向下的加速運動，即所謂的斜井跑車。煤礦安全規程規定：在斜井串車提升井巷中，必須安設能夠?qū)⑦\(yùn)行中斷繩、脫鉤的車輛阻止住的跑車防護裝置。

斜井提升跑車防護裝置一般有傳感器、控制器、執行機構和擋車器等幾部分組成。其中正確靈敏地拾取跑車信號并發出控制指令是跑車防護裝置發揮作用的關鍵;現有的斜井跑車防護裝置中有機械聯鎖原理的、PLC作為控制器的，電子電路作為控制器的，存在著壽命短、維修量大、算法不靈活、抗干擾能力差等缺陷。本設計提出了一種基于32位ARM 7微處理器LPC2119和實時操作系統μC/OS-Ⅱ的斜井防跑車裝置控制器實現方法。

2 系統硬件設計

2.1 裝置組成

該防護裝置是一種常閉型裝置，由控制器、執行結構、擋車裝置和測速與到位傳感器構成。如圖1所示。

傳感器A，B完成礦車速度測定及方向識別，傳感器C完成機車下行時發出放下?lián)踯囇b置信號或機車上行時發出提起擋車裝置信號，傳感器E，F(xiàn)分別用于檢測擋車裝置提升和下放到位信號。

當?shù)V車以正常速度行車時，擋車裝置自動開啟讓礦車通過，然后自動關閉擋車裝置。當發生跑車或脫車等情況，由于速度異常擋車裝置閉合，將礦車擋住。

2.2 控制器設計

控制器通過傳感器A，B獲得機車速度，通過傳感器C獲得機車運行位置，并實時提升或放下?lián)踯囇b置，通過傳感器E，F(xiàn)獲得擋車裝置位置信號。同時通過鍵盤設定防護速度，一般情況運行速度不大于4 m/s。本控制器以LPC2119為核心，由最小系統、輸入通道和輸出通道等構成，其硬件結構圖如圖2所示。

(1)最小工作系統：最小工作系統以Philips公司的LPC2000系列ARM 7微控制器LPC2119為核心，采用11.059 2 MHz晶振，并利用MAX708SD組成復位電路，它包含一個看門狗定時器、一個微處理器復位模塊、一個供電失敗比較器及一個手動復位輸入模塊。系統電源采用78M05，LM1117-3.3，LM1117-1.8三種電路產生所需的工作電壓。

(2)輸出通道設計：本系統輸出通道輸出的信號為編碼信號，符合MC145026編碼規范，用于對執行機構的控制，為了隔離被控對象對系統的干擾，采用光耦4N33進行隔離。輸出通道如圖3所示。

(3)輸入通道設計：輸入通道主要傳輸傳感器信號，采用TLP521-4光電器件進行隔離，同時采用三極管限流防止外部接線短路。輸入通道如圖4所示。

3 控制器軟件設計

控制器采用μC/OS-Ⅱ操作系統作為應用軟件的平臺，可以避免傳統的前后臺程序設計時伴隨系統功能增加而造成程序編寫量呈指數增加以及資源調度不當發生的死鎖現象，同時也提高了系統的實時性和可靠性。

3.1 μC/OS-Ⅱ的移植

μC/OS-Ⅱ是一個源碼開放的嵌入式多任務實時操作系統內核。其核心代碼結構簡潔精練，具有足夠的穩定性和安全性。μC/OS-Ⅱ的移植對處理器有一定的要求，比如必須具有響應中斷的能力，并同時具有開關中斷的指令，處理器必須可支持一定數量的硬件堆棧，并且應該有對堆棧指令進行讀/寫操作的指令等。同時在移植時編譯器應該具有產生可重入代碼的能力。本設計所選用的處理器LPC2119以及開發工具ADS1.2能滿足移植要求。μC/OS-Ⅱ的文件系統結構包括核心代碼部分、配置代碼部分、處理器相關代碼部分。其中處理器相關代碼部分是移植時需要修改的部分，它包括OS CPU.H，OS CPU C.C，OS CPU A.S三個文件，OC CPU.H包括數據類型定義、堆棧單位定義、堆棧增長方向定義、關中斷和開中斷宏定義等。OSCPU C.C它包含6個函數，其中，OSInetEnter()是任務堆棧初始化函數是必須的，其他5個函數都是鉤子函數可以為空。OS_CPU_A.S這部分需要對處理器和寄存器進行操作，用匯編語言編寫，包括四個函數：

OSStartHighRdy()函數被OSStart()調用，使就緒的最高優先級任務運行;OSCtwSw()在任務級切換函數中調用，保存任務環境變量、將當前SP存入TCB中、載入就緒最高優先級任務的SP、中斷返回等、OSIntCtxSw()在退出中斷服務函數OSIntExit()中調用，實現中斷級任務的切換。OSTickISR()是系統時鐘節拍中斷服務函數，它為內核提供時鐘節拍，頻率越高系統負荷越重;使用硬件定時器作為時鐘中斷源，定時中斷頻率一般為10～100 Hz。

3.2 用戶任務設計

在嵌入式系統中，合理的劃分任務及優先級，不但能簡化軟件設計的復雜性、任務調度的正確性，而且還能增強系統的穩定性、健壯性以及實時性。

本系統軟件主要功能有：

(1)礦車運行速度計算;

(2)礦車運行方向的識別;

(3)執行機構控制;

(4)擋車裝置到位檢測;

(5)礦車下行和上行時擋車裝置關閉或打開。

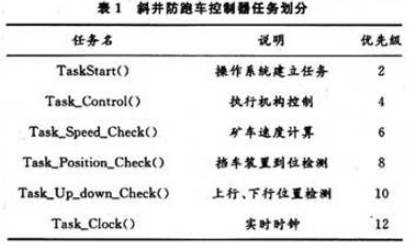

基于μC/OS-Ⅱ?qū)崟r操作系統，根據自動信號系統的功能要求，劃分了，任務以及優先級，任務優先級取偶數，為以后系統升級留下空間。如表1所示

TaskStart()是μC/OS-Ⅱ初始化后運行的第一個任務，由它來創建自動信號系統的其他任務，該任務執行一次后刪除，自身不再執行。Task_Control()任務對執行機構進行控制。Task_Speed_Check()對礦車速度進行計算，依據圖1中A，B傳感器的工作狀況有兩種速度計算方法，當A，B完好時，v=L/t，其中L為A，B二者之間的距離，當A，B有1臺損壞時，v=l/t，其中L為礦車輪距;Task_Position_Check()完成擋車裝置到位檢測并即時發送信息給Task_Control()關斷電機電源;Task_Up-down_Check()檢測機車上行、下行位置，并即時發送信息給Task_Control()開啟或關閉擋車裝置;Task_Clock()系統實時時鐘驅動Task_Up_down_Check()，Task_Position_Check()任務，各任務關系如圖5所示。

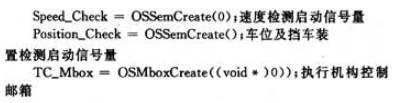

在起始任務中，建立郵箱、信號量以及各個任務;郵箱及信號量如下：

軟件流程框圖如圖6所示。

4 結 語

(1)ARM系列微處理器LPC2119及實時操作系統μC/OS-Ⅱ應用于應用于斜井防跑車控制器設計中，增加了系統的可靠性實時性以及靈活性;

(2)基于LPC2119和μC/OS-Ⅱ的斜井防跑車控制裝置控制器各項功能已初步得到驗證。
