一、模擬電路精確鏡像電流源設計

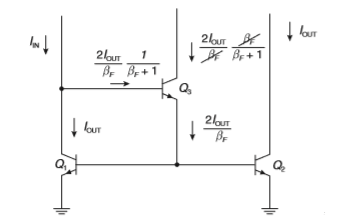

由基本鏡像電流源可知，三極管的直流增益βF對鏡像電流源的輸出誤差會產生影響，為了減少這一誤差，可以借助β增強電路對基本鏡像電流源電路進行優化。增加了額外的Q3，目的是增加三極管的等效直流增益，從而減少輸出電流與輸入電流之間的誤差。

這里假設Q1與Q2是完全對稱的，具有相同的Vbe，從而他們具有相同的集電極電流Iout。Q3為Q1與Q2提供基極驅動電流，因此Q3的發射極電流為2Iout／βF。另外再通過發射極與集電極電流之間的關系，從而推導出輸出與輸入電流之間的關系式。

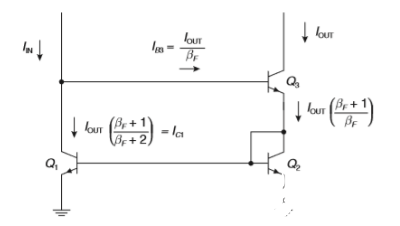

從中我們可以看出，誤差反比于直流增益βF的平方，相比于基本鏡像電流源電路（誤差反比于直流增益βF），誤差被大大減少了。Wilson鏡像電流源減少誤差的基本思想是通過負反饋實現的。

假設Wilson鏡像電流源中IB3增加，會導致Q3的集電極電流隨之增加，從而流過Q2的集電極電流增加，進一步導致Q2和Q1的基極電流增加，最后IC1的電流也增加了。IC1電流的增加會導致流過Q3的基極電流IB3減少，從而形成負反饋機制。

進一步推導，我們可以得出輸出與輸入電流之間的關系，從中我們可以看出，Wilson鏡像電流源電路的誤差也是反比于直流增益βF的平方，誤差被大大減少。Widlar鏡像電流源電路被廣泛應用于低電流輸出的場合。由Widlar鏡像電流源電路可知，Q2的基極驅動電壓是由Q1的基極驅動電壓減去電阻RE上的壓降得到的，從而Q2的集電極電流要比Q1小，但是Q1仍可以維持在比較好的控制區域。

還有很多其它的增強版鏡像電流源電路，比如Cascode鏡像電流源電路，它的目的是加大等效輸出阻抗。

二、模擬電路開發經驗

1、負反饋放大電路的四種組態：電壓串聯負反饋（穩定輸出電壓），電壓并聯負反饋，電流串聯負反饋（穩定輸出電流），電流并聯負反饋。

2、電壓、電流反饋判定方法：輸出短路法，設RL=0，如果反饋信號不存在，為電壓反饋，反之，則為電流反饋。

3、串聯、并聯反饋的判定方法：反饋信號與輸入信號的求和方式，若為電壓形式，則為串聯反饋，若為電流形式，則為并聯反饋。

4、對于NPN電路，對于共射組態，可以粗略理解為把VE當作“固定”參考點，通過控制VB來控制VBE（VBE=VB-VE），從而控制IB，并進一步控制IC（從電位更高的地方流進C極，你也可以把C極看作朝上的進水的漏斗）。

5、對于數字電路來說，VCC是電路的供電電壓,VDD是芯片的工作電壓(通常Vcc>Vdd)，VSS是接地點；在場效應管(或COMS器件)中，VDD為漏極，VSS為源極，VDD和VSS指的是元件引腳，而不表示供電電壓。

6、示波器探頭有一條地線和一條信號線，地線就是和示波器輸入端子外殼通的那一條，一般是夾子狀的，信號線一般帶有一個探頭鉤，連接的話你把示波器地線接到你設備的地，把信號線端子接到你的信號端，注意如果要測量的信號和市電沒有隔離，則不能直接測量。

7、驅動能力不足有兩種情況：一是器件的輸入電阻太小，輸出波形會變形，如TTL電平驅動不了繼電器；二是器件輸入電阻夠大，但是達不到器件的功率，如小功率的功放，驅動大功率的喇叭，喇叭能響，但音量很小，其實是輸出的電壓不夠大。

8、濾波電路：利用電抗元件的儲能作用，可以起到很好的濾波作用。電感（串聯，大功率）和電容（并聯，小功率）均可以起到平波的作用。

9、開關穩壓電源與線性電源：線性電源效率低、發熱強、但是輸出很穩定。開關電源效率高、發熱一般、但輸出紋波大，需要平波。

10、由電路內因引發的故障類型有：晶體管、電容、電阻等電子元件性能發生改變引發的故障；電子電路中有關線路接觸不良引發的故障等。由外因引起的電子電路故障類型有：技術人員使用電子電路時未按照說明要求進行操作；維修技術人員維修程序不規范不科學等。
