無線電力傳輸?shù)母拍畈⒉恍迈r。1890年，尼古拉·特斯拉首次證明了這一點。尼古拉·特斯拉通過在距離電源60英尺的地方點亮三個燈泡，引入了電動力學感應或諧振感應耦合。我們還建造了一個迷你特斯拉線圈來傳輸能量。

無線電力傳輸或WET是一種不使用任何電線或物理鏈路而通過氣隙供電的過程。在這種無線系統中，發射設備產生時變或高頻電磁場，該電磁場不需要任何物理連接就能將能量傳輸?shù)浇邮赵O(shè)備。接收裝置從磁場中提取能量并將其提供給電負載。因此，為了將電轉換成電磁場，使用兩個線圈作為發射線圈和接收線圈。發送線圈由交流電供電并產生磁場，磁場在接收線圈上進一步轉化為可用電壓。

在這個項目中，我們將構建一個基本的低功率無線發射器電路來發光LED。

組件的要求

?晶體管BC 549

?LED

?電路試驗板

?連接電線

?1.2 k電阻

?銅導線

?1.5 v的電池

線路圖

原理圖，無線傳輸電力發光的LED，很簡單，可以在下面的圖像中看到，它有兩個部分，發射器和接收器。

在發送端，線圈連接在晶體管的集電極上，在兩邊開17個圈。接收器由三部分組成——晶體管、電阻器和中心抽頭空芯電感或銅線圈。接收端有一個LED連接在34轉銅線圈。

無線電力傳輸電路的構建

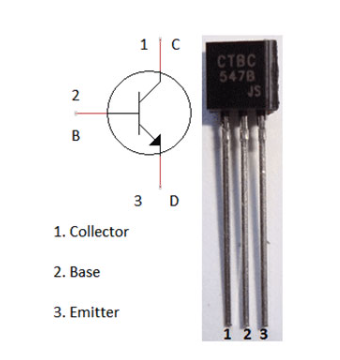

這里使用的晶體管是NPN晶體管，任何基本的NPN晶體管都可以在這里使用，比如BC547。

線圈是無線能量傳輸?shù)年P(guān)鍵部件，應謹慎制造。在這個項目中，線圈使用29AWG的銅線制作。中心抽頭線圈形成是在發射機一側完成的。使用的是一個圓柱形的線圈包裝，如PVC管需要纏繞線圈。

變送器將導線繞線至17圈，然后將中心分接回路再繞線17圈。接收器，做一個34圈線圈繞組沒有中心抽頭。

無線電力傳輸電路的工作原理

兩個電路都在面包板上構建，并使用1.5V電池供電。該電路不能用于1.5伏以上的電源，因為晶體管可能因功耗過大而發熱。然而，為了獲得更高的額定值，需要額外的驅動電路。

這種無線電力傳輸是基于電感耦合技術的。該電路由兩部分組成——發射器和接收器。

在發射機部分，晶體管在線圈上產生高頻交流電流，線圈在其周圍產生磁場。由于線圈是中心抽頭，線圈的兩側開始充電。線圈的一端連接到電阻，另一端連接到NPN晶體管的集電極端。在充電狀態下，基極電阻開始導通，最終導通晶體管。當發射極與地連接時，晶體管將電感放電。電感器的充放電產生一個非常高頻的振蕩信號，該信號作為磁場進一步傳輸。

在接收端，磁場被轉移到另一個線圈中，根據法拉第感應定律，接收線圈開始產生EMF電壓，該電壓進一步用于點亮LED。

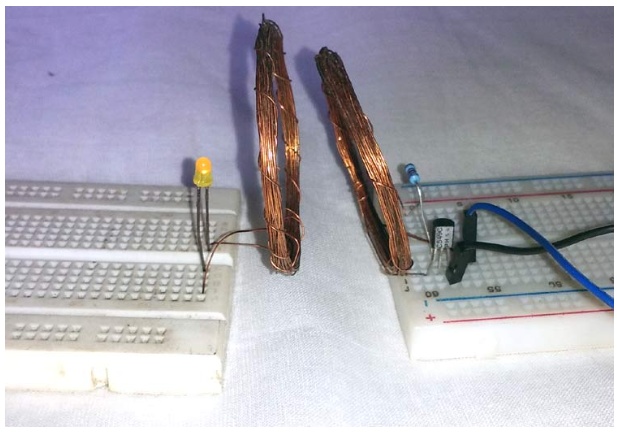

在面包板上測試電路，并在接收器上連接LED。電路的詳細工作可以在最后給出的視頻中看到。

電路的限制

這個小電路可以正常工作，但它有很大的局限性。這種電路不適合輸出高功率，并且有輸入電壓限制。效率也很差。為了克服這一限制，可以使用晶體管或mosfet構建推挽拓?fù)洹Ｈ欢?，為了更好地?yōu)化效率，最好使用合適的無線傳輸驅動ic。

為提高傳輸距離，應適當繞線，并增加繞組數。線圈的圈數。

無線電力傳輸?shù)膽?yīng)用

無線電力傳輸(WPT)是電子行業廣泛討論的話題。這項技術在智能手機和充電器等消費電子產品市場上發展迅速。

WPT有無數的好處。其中一些解釋如下：

首先，在現代電力需求領域，無線充電技術可以取代有線充電解決方案，從而消除傳統的充電系統。任何便攜式消費品都需要自己的充電系統，無線電源傳輸可以解決這一問題，為所有這些便攜式設備提供一個通用的無線電源解決方案。市場上已經有很多內置無線電源解決方案的設備，如智能手表、智能手機等。

WPT的另一個好處是它允許設計師制作完全防水的產品。由于無線充電解決方案不需要電源端口，因此該設備可以制成防水的方式。

它還以高效的方式提供了廣泛的充電解決方案。功率輸出范圍可達200W，功率傳輸損耗極低。

無線電力傳輸?shù)囊粋€主要好處是，通過防止由于充電器插入連接器或端口而造成的物理損壞，可以增加產品壽命。多個設備可以在一個基座上充電。電子汽車也可以在汽車停放期間利用無線電力傳輸進行充電。

無線能量傳輸可以有巨大的應用，許多大公司，如博世，宜家，Qi正在研究一些使用無線能量傳輸?shù)奈磥斫鉀Q方案。
