我們將在這篇文章中制作一個12V 2000mAh的鋰離子電池組。我們將從設計一個3s電池組開始，然后將BMS連接到它以執行BMS的所有功能。鋰離子電池由于其高能量密度和可充電特性，越來越多地被用作電池組用于許多應用。然而，我們必須將鋰離子電池與BMS連接起來，以保護電路不被破壞或減少電池的壽命。在本教程中，我們將構建一個簡單的3s電池組并將其連接到3s 6Amps BMS電路。

約18650個鋰離子電池

18650電池是直徑為18mm，高度為65mm的鋰離子電池。其高度和直徑均大于AA尺寸。它們與AA或AAA大小的電池不兼容。由于其高水平的性能，例如250+充電周期和更高的能量密度，18650電池類型在可充電和大電流排水設備中非常有用。由于其通用性，18650鋰離子電池可以在各種應用中找到，包括電動汽車/踏板車，充電寶和應急照明，手電筒等公用事業設備。

這種電池因其安全特性、高輸出電流和能量容量而在電子工業中聞名。

18650電池尺寸

18650電池的標準尺寸為18x65mm。

?18650電池長65mm

?18650電池的直徑為18毫米

更具體地說，它的長度為65毫米，直徑為18毫米;然而，從技術上講，18650電池的尺寸是允許的，有一些長度和直徑公差。在鋰離子電池的數據表和特性上，可以看到18±0.3mm 65±0.5mm等規格。請記住，18x65mm是標準尺寸，其余部分將由設備和電池設計師和制造商處理。由于不同的小工具或設備限制了其他本地制造的技術，所以18650電池的尺寸是允許的。這可能無法產生正確的長度和直徑的電池或電池容納空間，分別適合設備或18650鋰電池。

關于BMS

電池管理系統(BMS)監控電池組，電池組是一組電芯的集合，在行x列矩陣中進行分組，以提供特定范圍的電壓和電流，以在設定的周期內響應預計的負載情況。管理人員的監督通常包括以下內容：

?電荷狀態的計算

?電池的過壓和欠壓保護。

?平衡充電。

?電池組充電管理。

?溫度監測包。

“電池”這個名字指的是整個電池組。盡管如此，監測和控制功能還是應用于整個電池組組件中的單個電池或電池組。鋰離子可充電電池提供最高的能量密度，用于各種消費品的電池組，包括電腦和電動汽車。雖然它們功能良好，但如果在相對狹窄的安全操作區域(SOA)之外使用，它們可能會很苛刻，其后果從電池性能下降到完全危險。BMS具有復雜的工作描述，其總體復雜性和監督范圍可能包括電氣，數字，控制，熱等。

有關BMS的更多信息，請參閱本文。

現在我們對18650鋰離子電池和BMS有了足夠的了解，讓我們開始制作電池組。

12V鋰離子電池組所需材料

?18650鋰離子電池x 3

?電池管理系統(BMS)

?0.15mm涂層鎳條

?Barallel連接器

?JST XH 2.54母頭4針連接器

?100mm PVC熱縮套筒

連接12V電池組與BMS

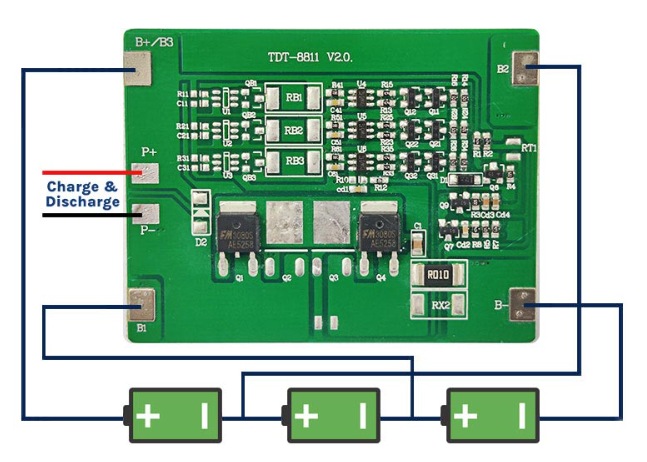

每節18650電池可充電至4.2V;我們需要三個電池串成一個12.6V的電池組。在上圖中，顯示了連接。

BMS的安裝方法如上所述。

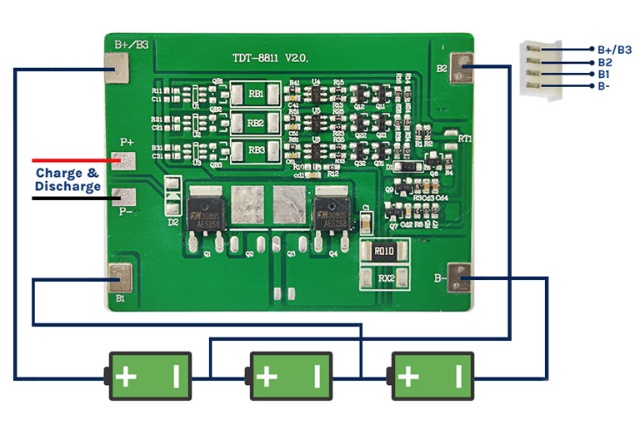

為了平衡充電電池組，一組額外的電線必須與JST XH母連接器連接到電池組。

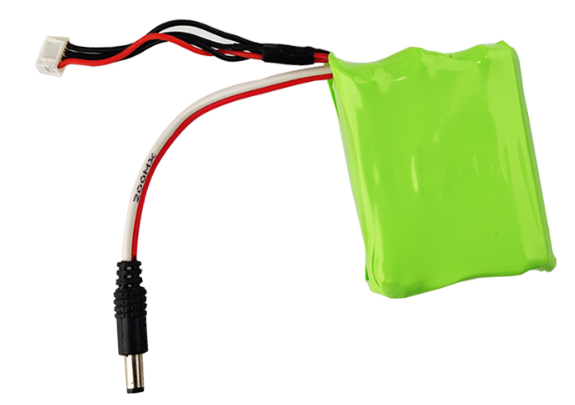

為了密封電池組的安全性和堅固性，我們使用了100mm的PVC熱收縮套管并將其收縮到電池組周?chē)Ｍ瓿珊?，電池組將如下所示。

性能

為了測試電池組的性能，我們將其連接到恒流直流負載上，其詳細信息可以在這里找到。

我們將電流設置為恒定的1安培，下面是測試結果。

?卸載電池電壓-12.45 v

?電池電壓1Amp負載下-12.20V

從上圖可以看出，當一個1A的負載接在電池組上時，電壓從12.45V下降到12.20V。在BMS關閉電池組以防止電池過放電之前，它一直下降到9.2V。

常見問題

問：鋰電池的壽命有多長?

根據大多數制造商的說法，鋰離子電池預計至少可以使用5年或2000次充電循環。另一方面，如果使用得當，鋰離子電池可以使用3000次。

問：鋰電池不使用時會失去電量嗎?

即使電池不使用，它也會耗盡電量，無論哪種類型或物質。鋰離子電池在不使用的時候也會耗盡。

問：BMS中的安培是什么?

BMS的額定值以安培(電流/流量單位)為單位，而電池容量以安培小時(容量/儲能單位)為單位。BMS只關心流過它的最大安培數，而不關心安培小時數。
