充電寶是一種便攜式可充電電池，當你沒有充電器時，它可以讓你連接到外部充電源。充電寶的市場已經爆發，使其成為最受歡迎的電子產品之一。然而，這樣一款神奇的設備也有著同樣驚人的價格。幸運的是，我們將在這篇文章中逐步介紹如何在家中使用3.7V直流電池制作可充電電源（4500mAh）。

一般來說，一款待售的充電寶有三個基本組成部分。鋰離子（鋰離子）或鋰po（鋰聚合物）可充電電池，DC-DC 轉換器模塊和電池充電器模塊（通?；赥P4056 IC）。要將充電寶連接到任何外部設備，你還需要一根Micro USB線。

充電寶所需組件

?3個鋰離子電池（18650 3.7V 1500mAh）

?1個移動電源模塊

?1根Micro USB數據線

制作充電寶：分步指南

步驟1

并聯18650鋰離子電池，這將使它成為一個4500mAh的3.7V電池組。

步驟2

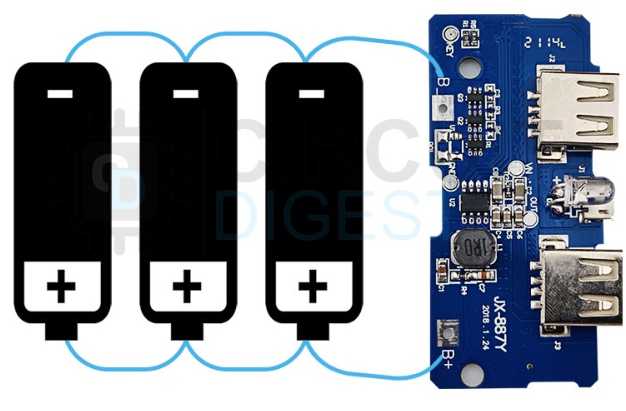

如上所示，將移動電源模塊連接到電池組上。

B+電池組正極。

B-電池組的負極。

自制充電寶外殼

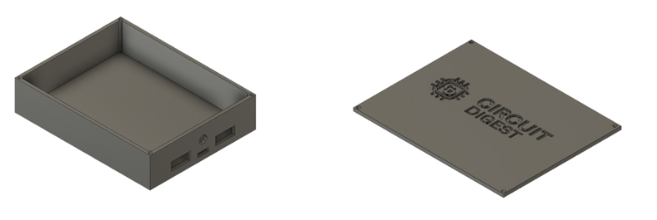

為了安全地保持所有電路的封閉，我們?cè)O(shè)計了一個帶有Fusion-360上所有切口的外殼，并將其3D打印出來。

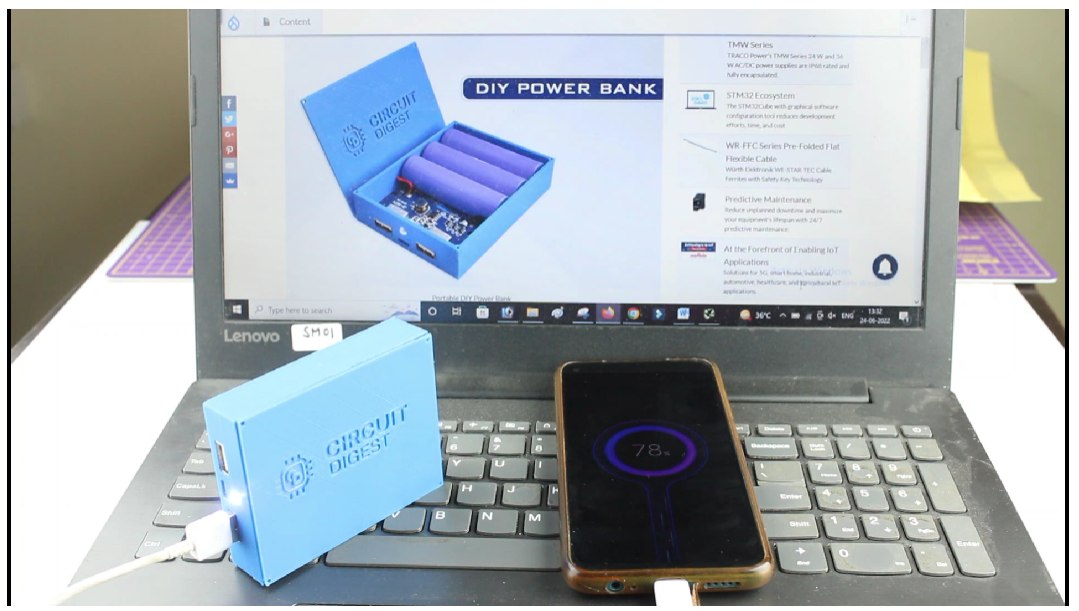

你應該有一個充電寶，在把所有東西放在一起后，它是安全密封的。

基于18650電池的移動電源電路工作說明

這個電路的操作相當簡單。直流電源由3.7V蓄電池提供。考慮到電池通常提供3.7V直流。充電控制器模塊在保證最佳充電的同時防止過充。充電器電路板上的內置DC到DC升壓轉換器模塊提供一致的5V/2A直流輸出。

當電路連接到外部輸出設備或墻壁插座充電時，充電控制電路板底部的板載SMD led給出充電狀態信號。

本文編譯自circuitdigest
