由于不可預測的天氣條件和缺水，世界各地的農民在種植作物方面面臨很多困難。傳統的灌溉系統耗水量大，供水不均勻。這會影響農作物的質量。

許多農民已經開始使用溫室農業和智能灌溉系統。新興的物聯網技術和傳感器被用于開發灌溉系統，該系統可以根據濕度值、溫度等氣候條件自動供水。

在這個項目中，我們正在使用NodeMCU，濕度傳感器和LDR構建一個基于物聯網的智能灌溉系統。當濕度值低于特定值時，它會自動向植物澆水。它還會將濕度數據發送到Adafruit IO服務器，以跟蹤土地狀況。Adafruit IO儀表板也將有一些按鈕手動打開/關閉電磁閥和燈。本工程采用電磁閥向廠區供水。您可以根據工廠的要求更改電磁閥開啟的濕度值。這里我們使用的是NodeMCU ESP8666，這是一個非常流行的基于物聯網項目的Wi-Fi模塊。

組件的要求

硬件

?NodeMCU ESP8266

?土壤濕度傳感器模塊

?LDR

?10 k鍋

?電磁閥

?繼電器模塊

?LED

在線服務

?Adafruit IO

基于物聯網的智能灌溉系統電路圖

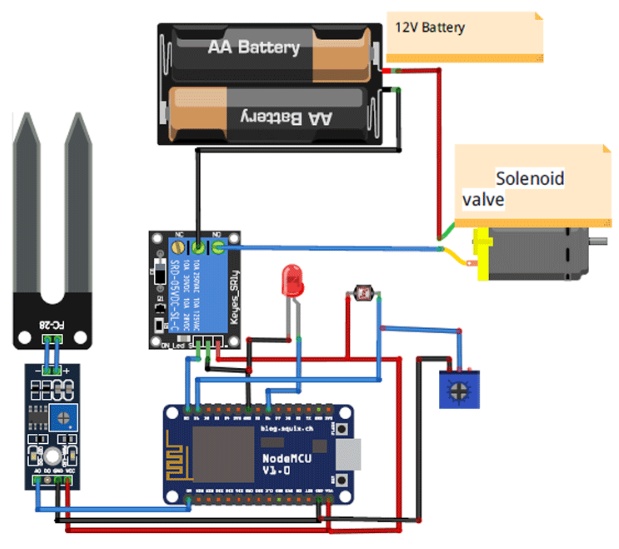

使用物聯網的智能灌溉系統電路圖如下：

在本電路中，土壤傳感器連接到NodeMCU的A0引腳上。LDR傳感器接D1引腳，Relay模塊接NodeMCU的D0引腳。電磁閥連接到繼電器模塊上，因此每當NodeMCU產生觸發器時，它就會灑水。

以下是基于物聯網的智能灌溉系統的設置：

Adafruit IO設置

Adafruit IO是一個開放的數據平臺，允許您在云中聚合、可視化和分析實時數據。使用Adafruit IO，您可以在互聯網上上傳，顯示和監控?cái)?shù)據，并使您的項目啟用物聯網。您可以使用Adafruit IO控制電機，讀取傳感器數據，并通過互聯網制作酷的物聯網應用程序。為了測試和嘗試，有一些限制，Adafruit IO是免費使用的。我們以前也在樹莓派上使用過Adafruit IO。

1. 要使用Adafruit IO，首先，您必須在Adafruit IO上創建一個帳戶。要做到這一點，請?jiān)L問Adafruit IO網站，點擊屏幕右上方的“免費開始”。

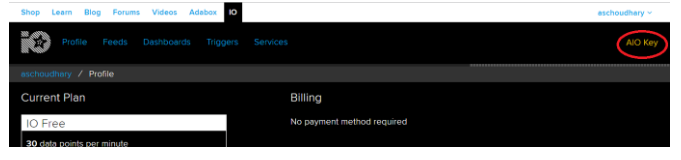

2. 在完成帳戶創建過程后，登錄您的帳戶并單擊右上角的“AIO密鑰”以獲取您的帳戶用戶名和AIO密鑰。

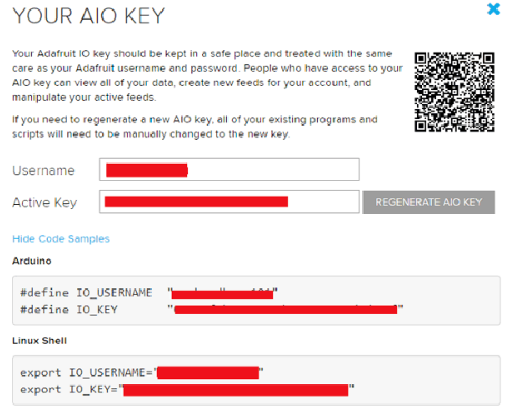

當你點擊“AIO密鑰”，一個窗口將彈出你的Adafruit IO AIO密鑰和用戶名。復制此密鑰和用戶名，稍后將在代碼中用到。

3. 現在，在此之后，您需要?jiǎng)?chuàng)建一個提要。要?jiǎng)?chuàng)建提要，請單擊“feed”。然后點擊“Actions”，然后點擊“Create a New Feed”，如下圖所示。

4. 在此之后，將打開一個新窗口來輸入提要的名稱和描述。書寫描述是可選的。

5. 點擊“創建”，然后;您將被重定向到新創建的提要。

在這個項目中，我們總共創建了三個饋源——電磁閥、濕度數據和LED。

創建提要之后，現在創建Adafruit IO儀表板，以便在單個頁面上顯示所有這些提要。要?jiǎng)?chuàng)建儀表板，請單擊dashboard選項，然后單擊“Action”，然后單擊“create a New dashboard”。

在下一個窗口中，輸入儀表板的名稱并單擊“Create”。

6. 隨著儀表板的創建，我們將向儀表板添加提要。要添加提要，請單擊右上角的“+”。

首先，我們將添加兩個切換按鈕塊來控制LED和電磁閥。然后是一個用于濕度數據的圖形塊。

要在儀表板上添加按鈕，請單擊Toggle塊。

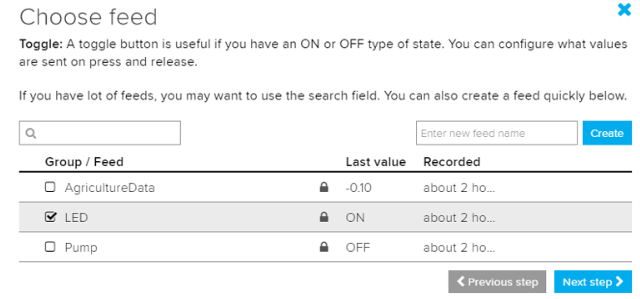

在下一個窗口中，它將要求您選擇提要，因此單擊LED提要。

之后，按照相同的步驟為電磁閥創建另一個Toggle按鈕塊。

7. 現在要在儀表板上添加圖形，請遵循相同的過程，但不是創建RESET塊，而是為圖形視圖創建折線圖塊。

在創建了所有的塊之后，我的儀表板看起來是這樣的：

您可以通過單擊設置按鈕來編輯儀表板。

智能灌溉系統的NodeMCU編程

要對NodeMCU進行智能灌溉系統編程，請將NodeMCU用Micro USB電纜連接到筆記本電腦上，然后打開Arduino IDE。在這個程序中，只有Adafruit MQTT庫被用作外部庫。你可在此下載資料庫：

Adafruit_MQTT.h

要用Arduino IDE編程N(yùn)odeMCU，請進入File - > preferences - >Settings。

在“附加板管理器URL”字段中輸入，然后單擊“確定”。

現在轉到Tools > Board > Boards Manager。

在板管理器窗口中，在搜索框中輸入esp， esp8266將在下面列出?，F(xiàn)在選擇最新版本的電路板并單擊install。

安裝完成后，進入“工具>單板> NodeMCU 1.0(ESP-12E模塊)”?，F(xiàn)在您可以使用Arduino IDE對NodeMCU進行編程。

完整的代碼在本教程的末尾給出，在這里我們一步一步地解釋程序，以便您可以輕松地理解這段代碼的工作。

通過包含所有必需的庫開始編寫代碼。

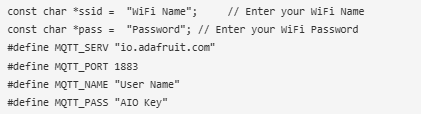

然后包括從Adafruit IO服務器復制的WiFi和Adafruit IO憑據。這些將包括MQTT服務器、端口號、用戶名和AIO密鑰

設置你要發布內容的提要。這里，AgricultureData是提要名稱。

設置你訂閱的訂閱源。這里的“LED”和“Pump”是feed的名稱。

從A0引腳讀取LDR讀數并比較讀數。如果讀數小于200，則打開LED，否則關閉LED。

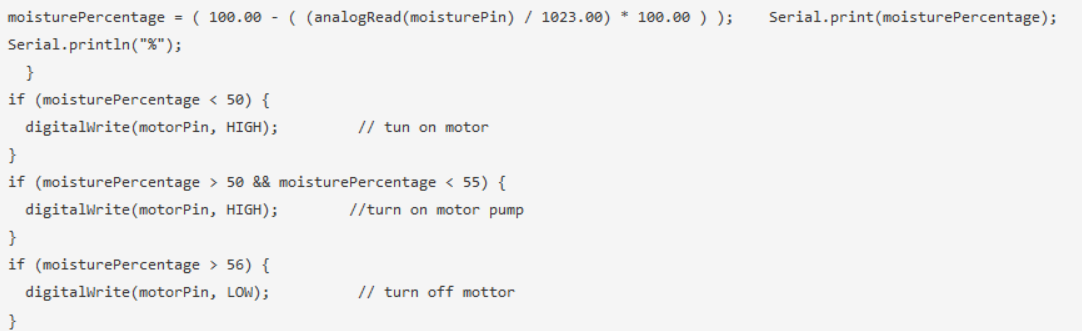

從傳感器讀取濕度讀數，并將讀數與所需值進行比較。如果低于所需值，則打開水泵，否則關閉水泵。

每5秒將濕度數據發布到Adafruit IO feed。

閱讀訂閱的提要。如果字符串是‘ OFF ’，然后打開LED/水泵，如果字符串是‘ on ’，然后關閉LED/水泵。

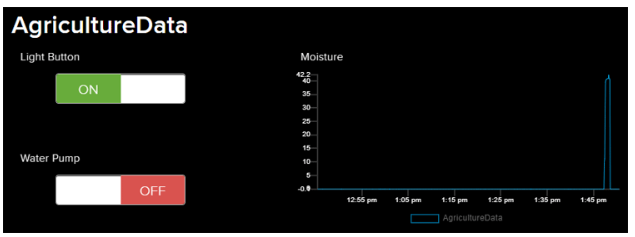

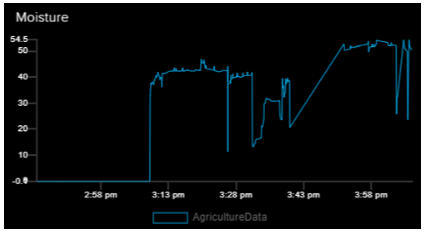

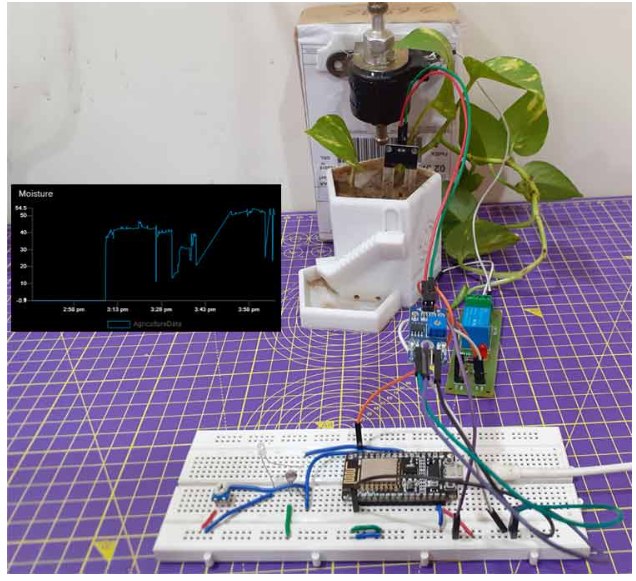

最后，這是水分?jǐn)?shù)據在Adafruit IO儀表板上的樣子：

這就是基于NodeMCU的物聯網智能灌溉系統的工作原理。你可以擴展這個項目，使用更多的傳感器來測量其他參數，如濕度、壓力、溫度等。我們之前已經建立了一個基于ESP8266的氣象站來讀取所有這些值。
