如何在電力耗盡時自動更換220W迷你逆變器|自動負載開啟系統

介紹

頻繁的減載或斷電可能會破壞你的互聯網，小型直流電器，甚至是基本的微型逆變器設置。手動切換到電池供電是不方便的，并且會由于突然斷電而損壞敏感的電子設備。

有了這個簡單而有效的自動轉換電路，你的系統會在停電時自動從主直流適配器切換到電池，并在電力恢復時再次切換回來。

這個項目是理想的：

?12V WiFi路由器

?220W微型逆變器

?直流LED燈

?物聯網設備

?微控制器板(如Arduino， ESP8266)

讓我們來探索一下它是如何工作的，以及如何自己構建它!

組件列表(串行方式)

?繼電器- SRD-05VDC-SL-C (5V SPDT繼電器)

?二極管D1 - 1N4007(繼電器線圈保護-反激二極管)

?二極管D2 - 6A10(高電流二極管，防止逆流)

?電阻R1 - 1kΩ(用于LED2 -電源指示燈)

?電阻R2 - 1kΩ(用于LED1 -電池指示燈)

?電阻R3 - 1kΩ(用于LED3 - NO模式指示燈)

?LED1 -紅色5mm LED(電池模式指示- NC)

?LED2 -紅色5mm LED(指示適配器打開)

?LED3 -紅色5mm LED(表示NO負載激活)

?直流電源插座- 5.5mm筒形插孔(12V適配器輸入)

?電池連接器- 2針端子排(連接12V電池)

?NC輸出端子- 2引腳塊(用于電池模式負載)

NO輸出端子- 2引腳塊(用于適配器模式負載)

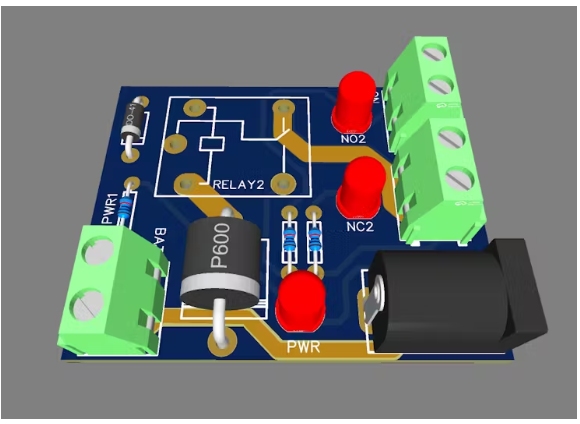

?PCB或面包板-用于組裝

?跳線-完成所有的連接

電路工作原理

該電路巧妙地使用單極雙擲(SPDT)繼電器在兩個12V電源之間切換：

?直流(主電源)

?直流適配器(主電源)

?12V電池(備用)

當適配器打開時，它為繼電器線圈供電。這將內部觸點從NC(常閉)切換到NO(常開)，允許負載(如路由器或逆變器)在適配器電源上運行。

適配器處于OFF(斷電)狀態時：

?繼電器線圈斷開

?內部開關翻轉回NC

?負載自動轉移以從電池中獲取電力

沒有開關延遲，沒有電源閃爍，也沒有手動操作。過渡是無縫的，無聲的。

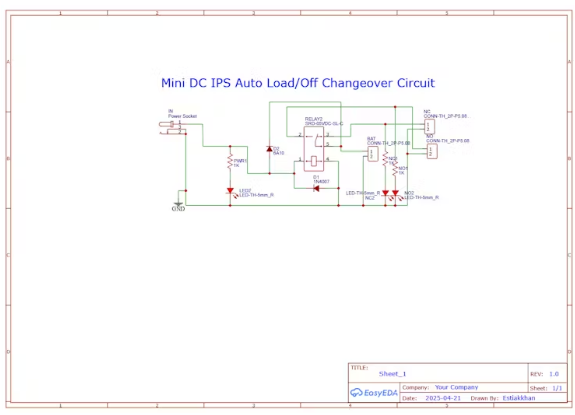

詳細電路圖說明

在這個系統的中心是SRD-05VDC-SL-C繼電器，它作為一個自動開關。適配器的12V輸出通過引腳2和5為繼電器線圈通電，使繼電器將其公共端子(引腳3)連接到常開(NO)端子(引腳1)。這允許負載在正常電力期間從適配器電源運行。

當適配器斷電時：

?繼電器線圈斷電

?內部開關翻轉回常閉(NC)端子(引腳4)

?負載現在直接從連接到NC引腳的12V電池中獲取電源

?一個1N4007二極管(D1)放置在線圈端子上，以吸收線圈斷電時產生的反向EMF尖峰。沒有這個二極管，繼電器可能會過早失效。

?6A10二極管(D2)與適配器線串聯，以防止電池工作時電流反向流入適配器。

?顯示系統狀態。

?當適配器存在時，LED2打開

?繼電器通電時LED3亮(NO模式激活)

?當備用電池運行時，LED1亮起(NC模式)

?每個LED都由1kΩ電阻限制電流。

用例

此自動切換系統可用于：

?WiFi路由器-確保互聯網不間斷

?LED照明-家庭或商店的自動照明開關

?迷你IPS系統-平滑220W逆變器備份

智能設備-微控制器/物聯網設置的連續電源

組裝技巧

?您可以使用繼電器模塊或構建在面包板/PCB上

?清潔焊接所有接頭，并隔離適配器和電池接地(如果需要)

?逆變器或大電流輸出使用粗線

?確保電池和適配器都調節到12V

?使用保險絲保護電池(推薦)

安全提示

?不要超過繼電器的電流限制(最大~10A)

?總是仔細檢查二極管的方向

?如果負載>150W，請適當散熱

?在電池線路上加保險絲或熔絲，以避免短路

?對于室外或永久使用，將電路放置在塑料外殼內

最后的話

這個項目很簡單，但非常有用，特別是在像孟加拉國這樣的地區，減負荷是很常見的。有了這種基于繼電器的自動開關，您不再需要擔心手動翻轉開關或失去路由器連接。

本文編譯自hackster.io
