碳納米管森林由許多垂直生長的碳納米管組成，看起來像一個“森林”，因此得名。每個碳納米管（CNT）是由單層或多層石墨烯片卷曲形成的圓筒結構，其直徑在納米級別，長度可以達到數微米甚至數毫米。碳納米管森林中的這些納米管密集排列，垂直生長于基底上。

碳納米管涂層纖維的特點

高比表面積：碳納米管森林有巨大的表面積，有助于提高催化、傳感、儲能等方面的性能。

優異的力學性能：碳納米管具有極高的強度和韌性。

電學與熱學性能：它們表現出優異的導電性和導熱性。

CNT涂層纖維的應用

能源領域：用于鋰離子電池、電容器、太陽能電池等。

傳感器：制成高靈敏度的化學傳感器、壓力傳感器等。

電子器件：用作場效應晶體管、導電材料等。

復合材料：增強聚合物、金屬等材料的力學性能。

CNT涂層纖維的關鍵參數

壓阻（Piezoresistance）

CNT的壓阻特性可以應用于高靈敏度傳感器，用于制造高靈敏度的壓力傳感器和應變傳感器。這些傳感器可以檢測微小的壓力或形變變化；可以制成柔性薄膜，結合其壓阻特性，可用于開發柔性觸摸屏、可穿戴設備等柔性電子產品；在鋰電池等能源存儲設備中，碳納米管可作為導電劑，其壓阻特性可用于監測電池內部壓力變化，提高電池安全性等。

壓阻特性受到CNT的直徑、密度、內部連通性和均勻性等參數的影響。例如CNT（5-30nm）比較大直徑的CNT（50-70nm）具有更高的柔韌性和更多的CNT-CNT接觸，有利于提高壓阻靈敏度。CNT密度越高，CNT-CNT接觸越多，有利于形成更好的導電通路，從而提高壓阻靈敏度。

接觸電阻（Contact Resistance）

接觸電阻是影響CNT傳感器靈敏度的主要因素。模擬結果表明，CNT-電極接觸點的數量增加會顯著降低整體電阻，這是導致靈敏度較高的主要原因。相比之下，CNT-CNT內部接觸點的增加對整體電阻的影響要小得多。

對于相對較短的碳納米管森林，接觸電阻和固有電阻的變化是平衡的，而對于較高的碳納米管森林，響應主要由碳納米管電極接觸電阻主導。這些結果有望指導壓阻式流量傳感器和觸覺傳感器的設計。

光熱電壓（Photothermoelectric，PTE）

光熱電壓是指當材料受到光照時產生的熱電壓。碳納米管薄膜（CNT Film）由于其獨特的一維結構和優異的光學、熱學和電學性質，可能表現出顯著的光熱電效，可以產生光熱電效應，即當受到光照時會產生溫度差，進而產生熱電壓。這種光熱電轉換特性可以用于開發自供電的中紅外探測器。這種基于光熱電效應的探測器具有寬頻帶、自供電等優點，為工業監測和可穿戴傳感器等應用提供了新的機會。

案例一：如何測試碳納米管森林的接觸電阻和內在電阻

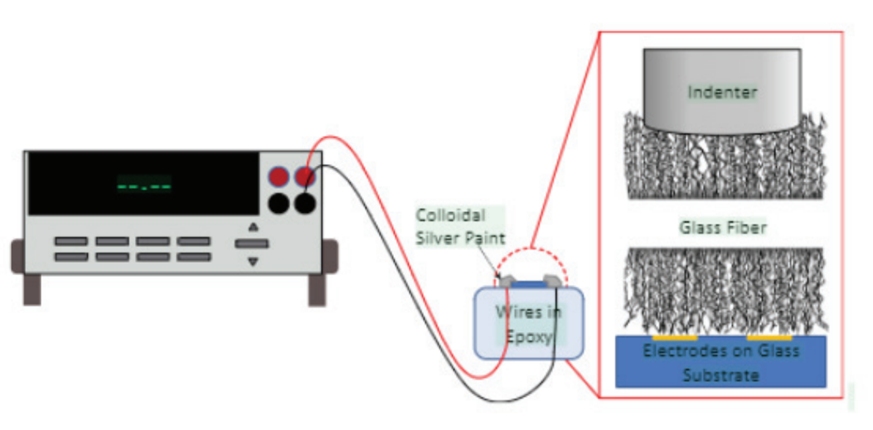

將CNT涂層纖維放置在具有交錯電極的基板上，使用納米壓痕儀施加10mN的最大壓力。使用數字萬用表同時記錄纖維的位移、力和電阻。通過測量電極間的電壓差和電流，可以得到總電阻?？傠娮枋墙佑|電阻和內在電阻的綜合體現?？傠娮桦S著CNT-電極接觸點的增加而近乎線性增加，表明接觸電阻是主導因素。

通過設置與電極接觸的CNT節點的電壓等于電極的電壓，可以計算出接觸電阻。這種計算方式考慮了CNT-電極接觸的影響。內阻是由CNT-CNT接觸數量決定的。通過設置與電極接觸的CNT節點的電壓等于電極電壓，可以計算出內在電阻。短CNT森林的內在電阻在壓縮過程中會快速下降，這一變化速度可能大于接觸電阻的變化。

實驗和模擬結果表明，CNT-電極接觸是導致最大電阻變化的機制。相對于CNT-CNT接觸，CNT-電極接觸對總電阻的影響更為顯著。

案例二：基于MXene電子的碳納米管森林大面積立式光熱電探測器系統設計

如何進行基于碳納米管森林和MXene電極的大面積垂直光熱電（PTE）探測器的系統設計？PTE探測器結合光熱和熱電轉換，實現有效的紅外檢測，克服了帶隙限制。該研究提出了利用碳納米管森林和MXene作為頂部電極的垂直PTE探測器，展示了敏感的紅外檢測和快速響應。

該測試使用Keithley 6487和Keithley 6500測量I-V曲線，使用Keithley 6500測量電阻。測量I-V曲線可以用于表征器件的電學性能；測量電阻可以用于評估器件的導電性能。這些測量有助于理解器件的工作機理，并優化器件的性能，測量電阻還可以用于監測器件在使用過程中的穩定性。

案例三：基于致密化碳納米管森林和生物的導電3D納米生物雜化系統

本文介紹了使用致密碳納米管（CNT）森林與活細胞集成的導電3D納米生物混合系統的發展，應用于生物電子學和生物機器人領域。研究發現導電生物混合細胞 - 材料系統對于器官芯片系統和肌肉執行器等各種應用很重要。目前的導電支架在導電性或結構上受到限制，突出了3D生物混合系統的需求。選擇碳納米管（CNT）森林是因為它們具有獨特的性質，包括高電導率和良好的機械適應性。該研究開發了具有增強細胞相容性的CNT森林支架，并證明了細胞的存活和功能。CNT森林上的明膠涂層導致了密集化并形成了3D結構，為細胞生長和擴散提供了合適的支架。這項研究有助于先進生物混合系統的發展，并具有廣泛的應用前景。

文中使用Keithley 4200A-SCS參數分析儀進行四探針測試法，來測量CNT森林的電導率。通過測量兩個內探針之間的電壓降，并結合電流的線性掃描，計算出樣品的電阻和電導率。這種四探針測試法可以準確測量材料的電導率，不受電極接觸電阻的影響，以此來評估CNT森林的電學性能，高精度高可靠的確保提高細胞與CNT之間的電子和離子傳輸能力。

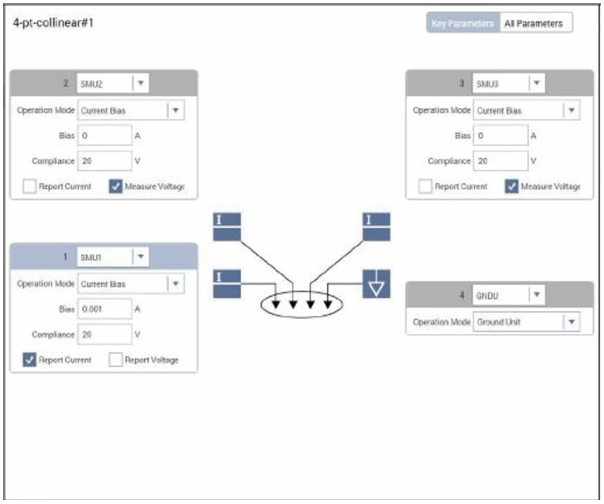

四探針測試功能以及數據

測試方案

泰克吉時利作為小信號領域的測試專家，提供豐富的產品助力碳納米管復合材料的研究。

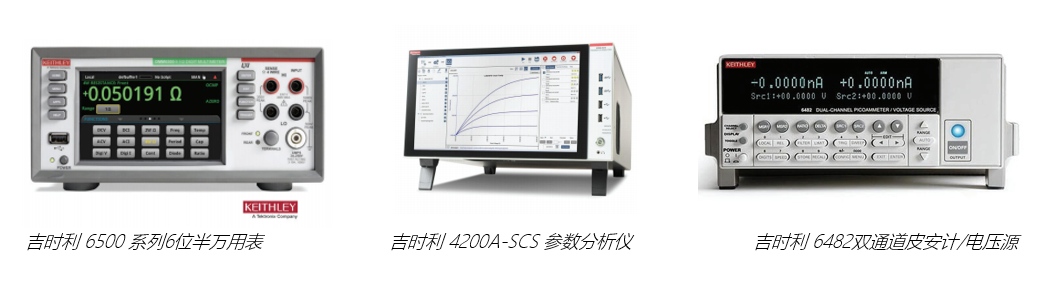

擁有集高精度、高分辨率數字萬用表、圖形觸摸屏顯示器和高速、高分辨率數字化器于一身的圖形采樣萬用表。以及電流分辨率低至1fA的皮安表，其支持測量高達20mA的電流，比如測量4-20mA傳感器回路。也支持高吞吐量生產測試需求，最高每秒1,000個讀數。還有專業內性能領先的4200A-SCS電學特性參數分析儀，提供同步電流電壓曲線測試（I-V曲線測試）、電容-電壓曲線測試（C-V曲線測試）和超快脈沖I-V曲線測量。

了解更多最新源測試資料，請登錄：https://www.tek.com.cn/campaign/smu-solutions。
