0引言

電網系統中,超過85%的故障停電是由配電網故障引起的^[1],根據2024年3月國家能源局發布的《關于新形勢下配電網高質量發展的指導意見》(發改能源 (2024〕187號),配電網作為重要的公共基礎設施,其供電可靠性關乎電力可靠供應、經濟社會發展和服務改善民生。而配電自動化設備能夠實現對配電網的實時監控和遠程操作^[2],對配電網供電可靠性的提升起到至關重要的作用。城區配電網,特別是老城區,10 kV線路多以架空線為主,更換、新裝含饋線自動化終端(FTU)的柱上開關是提升老城區配電自動化覆蓋率最直接有效的方案。

1 當前FTU取電模式

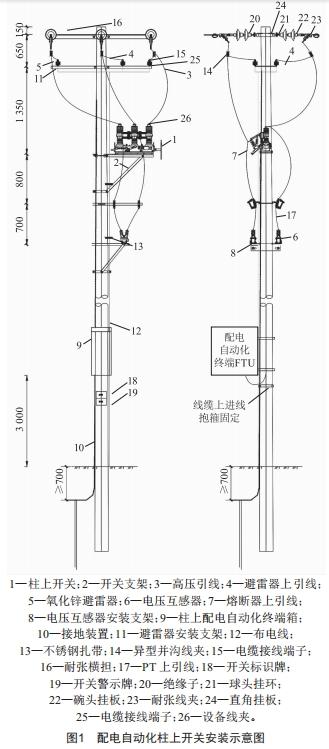

目前,成套一二次融合配電自動化柱上開關進行安裝時,其饋線自動化終端(FTU)通常采取的取電方法為安裝戶外型電壓互感器(PT),由電壓互感器的二次回路為FTU控制箱供電,如圖1和圖2所示。

當前的FTU控制箱取電模式下,由于需要安裝 PT和配套的隔離跌落式熔斷器,柱開安裝時需要保證3 m左右的垂直空間,而老城區大量存在高低壓同桿架設的情況,桿上縱向空間不足,有的桿塔縱向空間甚至不足2 m。同時,桿塔下方通信線、公安監控探頭、交通標示牌等物侵占下方空間。經過設計測算,常規柱開安裝方式,柱開、熔斷器、PT自上到下依次排列,整體所占縱向空間約2.85 m。這樣會造成老城區不滿足空間條件的電桿無法安裝一二次融合柱開,制約了老城區供電可靠性的提升,發生電力故障無法通過自動研判和遠程投切迅速隔離故障點,造成額外的電量損失,無法滿足人民日益增長的用電需求。

根據實際要求,需要通過一種能不依賴PT取電的FTU控制箱,來降低一二次融合柱開的安裝門檻,提升線路的自動化水平。

表1為合肥市廬陽區10 kV線路實現配自全覆蓋所需新裝、更換配自柱開情況,因PT空間不足造成一二次融合柱開無法新增或者更換,占總數的71.12%;全量實現此類柱開安裝更換,可以使配自柱開覆蓋率超過80%,為實現配網線路配自全覆蓋,乃至全自愈打下堅實的基礎。

梳理配自柱開FTU繼電保護功能,目前常用動作類型及關聯的電氣值如表2所示?？梢?按照目前配網常用保護配置,PT的主要使用功能是作為各類自動化設備的電源,因此取消PT的核心對策即采用新電源進行替換。

除了新裝配自柱開縱向空間不足,部分存量老舊柱開還存在PT故障消缺難的問題。根據Q/GDW 10799.8—2023《國家電網有限公司電力安全工作規程 第8部分:配電部分》第11.3.3條規定“帶電斷、接空載線路前,應確認后端所有斷路器(開關)、隔離開關(刀閘)已斷開,變壓器、電壓互感器已退出運行”,未安裝跌落式熔斷器等開關的PT無法退出運行,不能通過帶電作業隔離PT,一旦此柱開PT故障,消缺工作難以開展,導致部分FTU長期失電掉線。故可嘗試取消PT及跌落式熔斷器,從而有效縮短配自柱開的垂直安裝距離,降低安裝門檻。

2 PT功能置換

結合空間受限的電桿均存在同桿220 V市電線路的情況,制定將PT功能置換的思路,即改造現用的配自柱開控制箱,加裝降壓模塊,將控制電源和操作電源改接至同桿的市電線路。

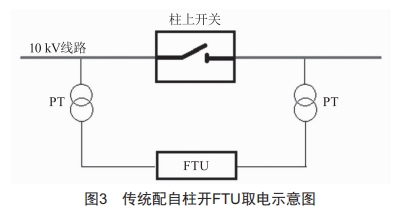

傳統配自柱開FTU取電如圖3所示,柱開PT提供兩路電壓,其中220 V作為控制器電源,100 V作為測量電壓,如果從下盤低壓線路取220V電源并加裝220 V轉100 V的變壓器取代柱開PT,僅安裝柱開本體部分,桿上縱向空間僅需1.35 m,可以節省桿上空間0.7 m,滿足老城區柱開安裝條件。因此,可以制作含變壓器的FTU電源管理裝置,從柱開兩側變壓器臺區低壓電源取電,經空開、保險和變壓器后,向柱開控制器提供兩路220 V和兩路100 V電壓,實現雙 PT的功能。

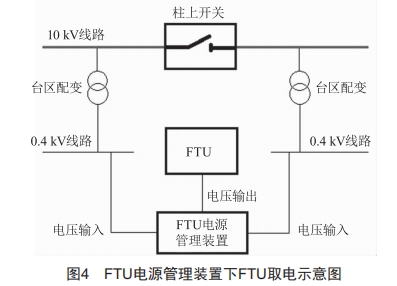

FTU電源管理裝置的原理為將兩路低壓電源接入饋線測控終端FTU電源管理裝置,通過預留電源接入點,經過開關和保險,通過變壓器變換輸出電壓等級,再通過輸出接口向柱開控制器提供兩路220 V和兩路100 V電壓,實現雙PT的功能,其原理示意圖如圖4所示。

3 FTU電源管理裝置的設計

FTU電源管理裝置主要包含變壓器、電源開關、保險、電源輸出接口及箱體外殼等,對比各項設備功能需求,最終選定使用自耦變壓器、空氣開關、熔斷型保險絲、航空插頭及不銹鋼殼體,具體如下。

3.1箱體材質的選擇

箱體材質應滿足:1)裝置安裝在戶外桿塔,結實耐用;2)箱體尺寸合適,確保元器件安裝空間充裕;3)可以可靠接地,保證安全。對比不銹鋼和ABS工程塑料材質,不銹鋼制作箱體強度高、使用壽命長,可以可靠接地,成本相比ABS工程塑料只高約10%,故使用不銹鋼制作箱體。

3.2 電源開關的選擇

電源開關應滿足:1)可以可靠斷開電源電路;2)使用壽命長。對比旋鈕開關和空氣開關,因空氣開關可以可靠斷開電源電路、分合閘指示明顯、使用壽命長,故使用空氣開關作為開斷電源的開關。

3.3保險絲的選擇

保險絲在整個裝置出現短路等異常時能可靠切 斷電源,對比熔斷型保險絲和自恢復型保險絲,因熔斷型保險絲敏感性更高,響應速度更快,安全性更高,故使用熔斷型保險絲作為隔離故障的保險絲。

3.4 變壓器的選擇

裝置中變壓器的作用是將220 V交流電轉化為100 V交流電用作測量電壓,對比直插式轉換器和自耦變壓器,因自耦變壓器成本較低、散熱能力強且接線簡單,更適合24 h不間斷運行的柱開FTU使用,故使用自耦變壓器作為電壓轉換的變壓器。

3.5 電壓輸出接口的選擇

電壓輸出接口要求安全可靠地實現電壓輸出,與 目前廣泛使用的FTU電源標準接口相匹配,安裝時不需要變更FTU接線。對比端子排直接接線輸出方式和航空插頭輸出方式,因使用統一規范的航空插頭連接可靠性高,密封性好且現場安裝簡單,不存在誤接線的風險,且與 目前廣泛使用的FTU電源接口相匹配,故使用統一規范的航空插頭輸出。

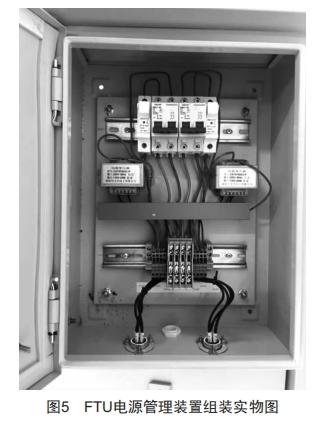

組裝完成后的FTU電源管理裝置實物如圖5所示。

4 FTU電源管理裝置運行效果實測

以合肥市廬陽區一臺新裝柱開和一臺存量柱開為例,測試研制的FTU電源管理裝置的運行效果。

4.1 新裝#71柱開

#71柱開為2023年4月27日柱開改造項目更換的柱開,因桿上空間不足,僅安裝了柱開本體,導致 FTU長期離線,從附近配變取電,安裝FTU電源管理裝置后,重新給#71柱開FTU供電,于2024年1月2日重新調試上線,圖6為查詢配自主站D5200系統驗證的截圖, 目前#71柱開運行正常,未發生退出現象。

4.2 存量#2505柱開

#2505柱開為2016年投運配自柱開,因PT故障導致FTU一直離線,且#2505柱開后端為單電源支線,停電消缺難度大。安裝FTU電源管理裝置后,從后端配變取電接入電源箱,然后接入FTU,于2024年1月4日重新聯調上線,圖7為查詢配自主站D5200系統驗證的截圖, 目前#2505柱開運行正常,未發生退出現象。

5 結論

饋線自動化終端FTU電源管理裝置的研制,可以有效解決10 kV架空線桿上縱向空間不足及PT故障無法帶電消缺的問題,有效幫助增加老城區配自設備覆蓋率,減少老城區停電時間,并且填補了當前行業內無法在桿上縱向空間不足時安裝配自柱開的空白。同時該成果研究的技術不僅局限于柱開更換工作中,還可用于解決其他桿上柱開PT故障難以帶電消缺的問題,為存量老舊配自柱開消缺提供一種安全可靠的解決方案。經長期實測觀察,此裝置能夠可靠運行,但可能存在以下幾點待提升的地方:

1)高壓功率采集不準確。外加變壓器箱輸出的100 V測量電壓,受取電變壓器高低壓繞組相角差影響,會導致高壓功率采集不準確。

2)電纜和架空線連接處的柱開,僅能取到架空線側的低壓電源,不能實現雙PT雙電源的功能。然而電纜和架空線連接處的柱開多為變電站或是開閉所環網柜的出口柱開, 目前其FTU繼電保護功能僅投告警信號,不投跳閘功能,FTU單電源供電不影響配電自動化功能。

3)柱開控制器常年運行,影響低壓臺區線損。經測算,控制器普通運行情況下功率約為30 W,柱開彈簧儲能時功率較大,達到100 W以上,略微增加臺區線損,但與原安裝PT方案相比,因原PT功率較大,總體線損是降低的。

[參考文獻]

[1]劉健.配電網故障處理研究進展[J].供用電,2015,32(4):8-15.

[2]滿博宇,李千葉.配電自動化技術在智能電網中的應用[J].模具制造,2023,23(9):229-231.
