現代的零飄移放大器提供了處理許多光學生物信號和接近0赫茲的物理世界信號所需的極低的漂移和噪聲性能。

切割的最終限制導致設計者研究另一種方法,即所謂的自動零點,這是特別可行的集成電路。這是一種動態校正技術,通過在放大器中采樣和減去低頻誤差源來工作。

一種基本的自動零點放大器包括一個不可避免的偏移和噪聲放大器、重新配置輸入和輸出的電子開關,以及一個自動零點采樣電容器( 圖1 ).

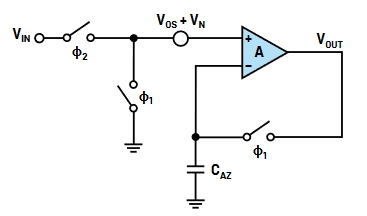

圖1基本的自動零點放大器配置顯示用于重新配置信號路徑的開關,從而捕捉電容器上放大器固有的誤差.

在自動零點階段( 1 電路的輸入被縮短到一個共同電壓,而自動零電容器則采集輸入偏移電壓和噪聲。放大器在此階段用于信號放大的"不可用",因為它被另一個任務占用。為了克服這個問題,并允許一個自動零放大器以連續的方式工作,必須在所謂的"乒乓"自動零放大器中插入兩個相同的通道,這是用戶看不到的。

在放大階段 2 輸入連接到信號路徑,放大器也可以用來放大信號。低頻噪聲、偏移和漂移通過自動自轉來抵消,剩余的誤差是電流值與先前樣本誤差的差。

因為低頻率誤差源并沒有很大的變化 1 至 2 ,這個減法很有效。然而,高頻噪音被稱為基帶,導致白噪音增加( 圖2 ).

圖2噪音功率譜密度由切割和自動零點動作決定,如在自動零點前(左至右)、自動零點后、切割后、自動零點后.

與一個非常好的精密操作放大器相比,自動零點器有多好?先進的自動零點IC放大器的性能是令人印象深刻的,他們通常比"非常好的"精密OP放大器的兩個數量級的臨界偏移,漂移,和噪音規格。因此,雖然它們的數字顯然不是零,但它們非常接近于零。

例如,Ada4528模擬設備是一個單通道、鐵路至軌道零驅動放大器,其特點是:偏移電壓為2.5微伏(最大),偏移電壓僅為0.015兆伏/攝氏度(同樣,最大),電壓噪聲密度為5.6納伏/N2O赫茲(F=1千赫茲,增益為+100)和97NV 尖峰 (F=0.1赫茲至10赫茲,增益+100)。另一個類似設備零飄移放大器是Ada4522,它提供了5VV(最大)的偏移電壓、22NV/°C(最大)的偏移電壓漂移、由0.1NV(典型)至10赫茲(典型)的5.8NV(典型)和117NV(典型)的電壓噪聲密度,以及50皮坎普(典型)的輸入偏置電流。

變得更好

通過仔細檢查和調查每一個微妙的錯誤來源的根源,零流式集成電路的設計者已經能夠設計出先進的或復雜的拓撲結構和過程方法來克服它們。它們不僅減少了這些工件的數量,而且還把它們放在較高的頻率上,在系統級別上更容易過濾掉。第二級缺陷的來源有兩個:

打皺 --將這些低頻誤差移動到切頻率奇異諧波的切波調制技術的一個基本結果。

閃光藝術品 — 元素元素 由切割開關上的電荷注入失配引起的這些故障的嚴重程度取決于許多因素,包括源阻抗和電荷不匹配的數量。

有好消息和壞消息,因為這些令人印象深刻的零飄移放大器已經開發。好消息是,與傳統的高精度放大器相比,漂移和偏移誤差已經減少了數量級。壞消息是,就像當一條河流在干旱中干涸,新的河床特征首次被揭示一樣,幾乎全部消除了一級和二級錯誤,使得所有類型和來源的微小的、剩余的三級錯誤源現在變得可見。

例如,對于零散放大器及其模擬信號通道,偏移誤差的一個潛在來源是在兩個不相似金屬的連接處出現的塞貝克(熱電偶)電壓,這是連接處溫度的函數。電路板上最常見的金屬連接點是焊接到板的痕跡和焊接到組件的鉛。

考慮焊接到印刷電路板( 圖3 )。板上溫度的變化,如T1與T2不同,會導致焊接接頭塞貝克電壓不匹配,從而導致熱電壓誤差,降低零浮式放大器的超低偏移電壓性能。

圖3由于先進的零飄移放大器大大減少了它們的誤差,諸如熱梯度和塞貝克電壓等不太明顯的來源成為挑戰,必須加以解決.

最小化熱電偶效應需要特別注意看起來無關緊要的細節。例如,電阻應該是定向的,使不同的熱源的兩端同樣溫暖。在可能的情況下,輸入信號路徑必須包含匹配的數目和組件類型,以匹配熱電偶連接的數目和類型。將匹配的元件放在較近的位置,并以相同的方式定位它們,將確保相同的塞貝克電壓,從而消除熱誤差。

板上的熱源應盡可能遠離放大器輸入電路。此外,地面平面可以用來幫助在整個板上分配熱量,以保持整個板上的恒定溫度,從而減少EMI噪聲的接收。
