電能質量 (PQ) 調查用于數據中心、醫院和工業設施，通過確定電能質量問題的根本原因來提高正常運行時間和設備性能。在討論 PQ 問題時，有三個重要的考慮因素：PQ 問題的類型、PQ 問題的來源以及識別和測量 PQ 問題的工具。

四種常見的電能質量問題包括(圖1)：

· 電壓瞬變是線路電壓的快速高能擾動。它們通常持續不到一個周期，并導致波形不連續。電壓瞬變可能導致數據損壞、設備故障或損壞，并導致運營中斷。

· 電壓驟降和驟升是指電壓降低或升高，導致線路電壓偏離標稱值超過 ±15%，持續時間從半個周期到幾秒鐘不等。根據設備的靈敏度和偏差程度，可能會導致隨機故障或設備完全故障。

· 電壓和/或電流波形上可能會出現諧波失真。過度的諧波失真可能會導致設備過熱或發生故障，從而導致計算機控制設備中的數據損壞或丟失。

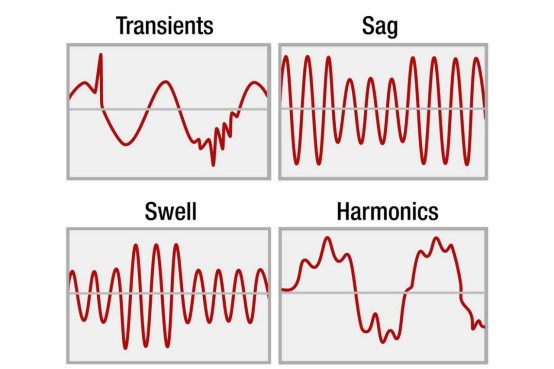

圖 1. 四個常見的 PQ 問題。

其他 PQ 問題可能會導致問題：

中斷是一個顯而易見的問題。中斷是指電力損失，可能是短暫的，也可能是持續的。根據嚴重程度和其他情況，影響范圍可能從運營中斷到設備損壞和故障。

三相電力系統每條線路上超過 ±2% 的電壓不平衡通常是自發問題。當單相負載在三相之間分布不均勻時，就會發生這種情況。連接不良或保險絲燒斷也會導致電壓不平衡，從而導致運行不穩定或設備故障。

低功率因數 (PF)(0.95 或更低)是另一個通常由自身引起的問題。當電路具有高電感或電容負載(如電機、照明鎮流器和開關電源轉換器)時，會導致電壓和電流波形異相，從而導致使用比所需更多的視在功率。

來源

PQ 問題可能來自設施的外部和內部來源。外部來源通常與公用事業有關。它們可能由不可控因素引起，例如雷電或公用事業操作，包括 PF 設備、開關操作和各種設備故障，例如變壓器或電容器故障。

內部電源有時分為兩類：通用內部電源和電力電子電源(圖 2)。通用內部電源包括電弧焊機、某些類型的醫療設備以及直接連接到交流線路的大型電機等設備。電力電子電源傳統上包括電機驅動器、大量電子電源轉換器等。電力電子列表中最近添加的內容包括智能電網、微電網設備和電動汽車充電器。

圖 2. 電能質量 (PQ) 問題的常見根源。

工具

兩種最常見的 PQ 工具是分析儀和記錄器。這些設備可以監測電壓、電流、功率(以瓦特和伏安為單位)、PF 等。PQ 分析儀可以連續測量和分析電力線的性能，以實時識別干擾和其他 PQ 問題。

PQ 記錄儀，也稱為 PQ 記錄器或能量記錄儀，可測量和記錄各種電氣參數，以幫助識別 PQ 問題的來源。記錄儀用于優化操作并實施負載研究，以識別能源浪費并監控 PQ 合規性。

根據操作環境和情況，各個機構制定了各種各樣的 PQ 標準，包括 ANSI/IEEE、NEMA、NFPA、NIST、IEC、UL 和其他機構。PQ 分析儀和記錄器的一個共同標準是 IEC 61000-4-30，“測試和測量技術 - 電能質量測量方法”。

經認證符合 IEC 61000-4-30 的儀器無論型號或制造商如何，都將產生可靠且可重復的測量結果。該標準為 PQ 測量設備建立了兩個等級：A 級和 S 級。

A 類(高級)儀器提供最高水平的準確度和精度，并可測量更多參數。它們用于驗證是否符合標準、解決爭議以及滿足其他合同和法律要求。例如，必須在連續 10 個周期的時間間隔內測量電源電壓的 RMS 值。測量誤差不得超過 0.1%。

S 類(測量)儀器更定性地測量和記錄數據和事件，對準確性的要求較低。A 類儀器更全面，包括 8 個必需的測量參數，而 S 類設備僅需測量 5 個參數(表 1)。

表 1. A 類與 S 類所需測量值。

概括

電能質量調查用于確定電能質量問題的根本原因，并優化數據中心、醫院和工廠等設施中的設備運行和可用性。它們還用于電能質量合規性監控和爭議解決。
