開關電源可以使功率晶體管工作在導通和關斷兩種工作狀態下，其實就是將輸入直流電壓幅值斬成和輸入電壓幅值相等的脈沖電壓來實現。它的工作原理就是加于功率晶體管上的伏安乘積很小(導通狀態下，電壓低，電流大;關斷狀態下，電壓高，電流小)，即功率晶體管上產生的損耗很小。

一、穩壓環路原理

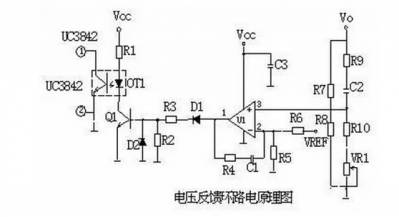

1、反饋電路原理圖：

2、工作原理：

當輸出U0升高，經取樣電阻R7、R8、R10、VR1分壓后，U1③腳電壓升高，當其超過U1②腳基準電壓后U1①腳輸出高電平，使Q1導通，光耦OT1發光二極管發光，光電三極管導通，UC3842①腳電位相應變低，從而改變U1⑥腳輸出占空比減小，U0降低。當輸出U0降低時，U1③腳電壓降低，當其低過U1②腳基準電壓后U1①腳輸出低電平，Q1不導通，光耦OT1發光二極管不發光，光電三極管不導通，UC3842①腳電位升高，從而改變U1⑥腳輸出占空比增大，U0降低。周而復始，從而使輸出電壓保持穩定。調節VR1可改變輸出電壓值。

反饋環路是影響開關電源穩定性的重要電路。如反饋電阻電容錯、漏、虛焊等，會產生自激振蕩，故障現象為：波形異常，空、滿載振蕩，輸出電壓不穩定等。

1. 輸入濾波

首先，交流電源經過整流和濾波后，轉化為較為平滑的直流電壓。這一步驟的目的是減少輸入電源中的紋波和噪聲，為后續的轉換過程提供一個相對穩定的直流輸入。

2. 高頻逆變

接下來，高頻開關器件在控制電路的作用下，以極高的頻率(通常在幾十千赫茲到幾百千赫茲之間)進行開關操作。當開關器件導通時，輸入直流電壓加在變壓器的初級繞組上，儲存能量;當開關器件關斷時，變壓器初級繞組中的電流迅速下降，根據電磁感應原理，在變壓器的次級繞組中感應出高頻脈沖電壓。

3. 變壓器降壓

變壓器在開關電源中起到了關鍵的作用。通過不同的匝數比，變壓器將初級繞組上的高電壓轉換為適合輸出的較低電壓。同時，變壓器還起到了隔離輸入和輸出電路的作用，提高了電源的安全性和穩定性。

4. 輸出整流濾波

次級繞組上的高頻脈沖電壓經過整流二極管整流后，變成脈動的直流電壓。然后，通過濾波電容將脈動電壓中的紋波濾除，得到平滑的直流輸出電壓。

二、短路保護電路

1、在輸出端短路的情況下，PWM控制電路能夠把輸出電流限制在一個安全范圍內，它可以用多種方法來實現限流電路，當功率限流在短路時不起作用時，只有另增設一部分電路。

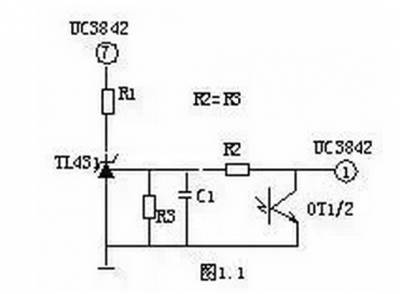

2、短路保護電路通常有兩種，下圖是小功率短路保護電路，其原理簡述如下：

當輸出電路短路，輸出電壓消失，光耦OT1不導通，UC3842①腳電壓上升至5V左右，R1與R2的分壓超過TL431基準，使之導通，UC3842⑦腳VCC電位被拉低，IC停止工作。UC3842停止工作后①腳電位消失，TL431不導通UC3842⑦腳電位上升，UC3842重新啟動，周而復始。當短路現象消失后，電路可以自動恢復成正常工作狀態。

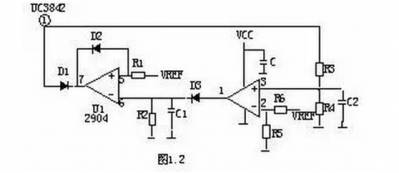

3、下圖是中功率短路保護電路，其原理簡述如下：

當輸出短路，UC3842①腳電壓上升,U1③腳電位高于②腳時，比較器翻轉①腳輸出高電位，給C1充電，當C1兩端電壓超過⑤腳基準電壓時U1⑦腳輸出低電位，UC3842①腳低于1V，UCC3842停止工作，輸出電壓為0V，周而復始，當短路消失后電路正常工作。R2、C1是充放電時間常數，阻值不對時短路保護不起作用。

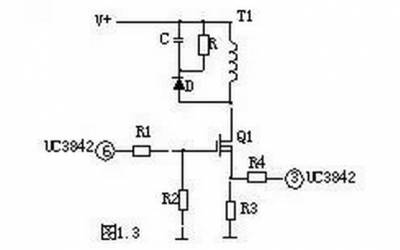

4、下圖是常見的限流、短路保護電路。其工作原理簡述如下：

當輸出電路短路或過流，變壓器原邊電流增大，R3兩端電壓降增大，③腳電壓升高，UC3842⑥腳輸出占空比逐漸增大，③腳電壓超過1V時，UC3842關閉無輸出。

5、下圖是用電流互感器取樣電流的保護電路，有著功耗小，但成本高和電路較為復雜，其工作原理簡述如下：

輸出電路短路或電流過大，TR1次級線圈感應的電壓就越高，當UC3842③腳超過1伏，UC3842停止工作，周而復始，當短路或過載消失，電路自行恢復。

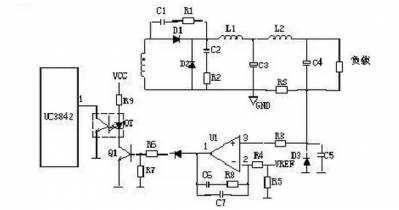

三、輸出端限流保護

上圖是常見的輸出端限流保護電路，其工作原理簡述如上圖：當輸出電流過大時，RS(錳銅絲)兩端電壓上升，U1③腳電壓高于②腳基準電壓，U1①腳輸出高電壓，Q1導通，光耦發生光電效應，UC3842①腳電壓降低，輸出電壓降低，從而達到輸出過載限流的目的。

四、輸出過壓保護電路的原理

輸出過壓保護電路的作用是：當輸出電壓超過設計值時，把輸出電壓限定在一安全值的范圍內。當開關電源內部穩壓環路出現故障或者由于用戶操作不當引起輸出過壓現象時，過壓保護電路進行保護以防止損壞后級用電設備。應用最為普遍的過壓保護電路有如下幾種：

1、可控硅觸發保護電路：

如上圖，當Uo1輸出升高，穩壓管(Z3)擊穿導通，可控硅(SCR1)的控制端得到觸發電壓，因此可控硅導通。Uo2電壓對地短路，過流保護電路或短路保護電路就會工作，停止整個電源電路的工作。當輸出過壓現象排除，可控硅的控制端觸發電壓通過R對地泄放，可控硅恢復斷開狀態。

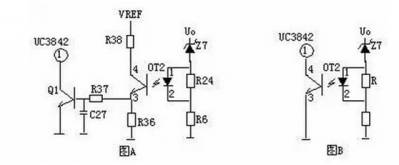

2、光電耦合保護電路：

如上圖，當Uo有過壓現象時，穩壓管擊穿導通，經光耦(OT2)R6到地產生電流流過，光電耦合器的發光二極管發光，從而使光電耦合器的光敏三極管導通。Q1基極得電導通，3842的③腳電降低，使IC關閉，停止整個電源的工作，Uo為零，周而復始。

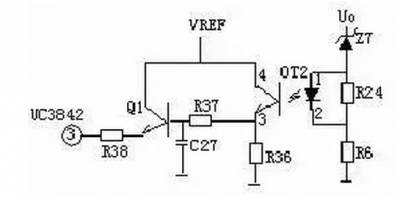

3、輸出限壓保護電路：

輸出限壓保護電路如下圖，當輸出電壓升高，穩壓管導通光耦導通，Q1基極有驅動電壓而導通，UC3842③電壓升高，輸出降低，穩壓管不導通，UC3842③電壓降低，輸出電壓升高。周而復始，輸出電壓將穩定在一范圍內(取決于穩壓管的穩壓值)。

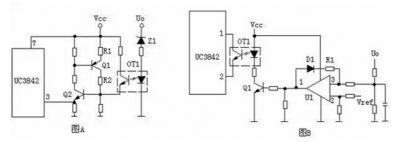

4、輸出過壓鎖死電路：

圖A的工作原理是，當輸出電壓Uo升高，穩壓管導通，光耦導通，Q2基極得電導通，由于Q2的導通Q1基極電壓降低也導通，Vcc電壓經R1、Q1、R2使Q2始終導通，UC3842③腳始終是高電平而停止工作。在圖B中，UO升高U1③腳電壓升高，①腳輸出高電平，由于D1、R1的存在，U1①腳始終輸出高電平Q1始終導通，UC3842①腳始終是低電平而停止工作。正反饋?

五、功率因數校正電路(PFC)

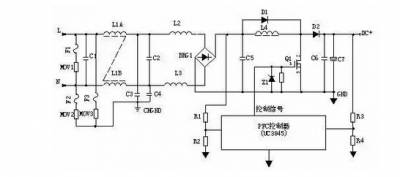

1、原理示意圖：

2、工作原理：

輸入電壓經L1、L2、L3等組成的EMI濾波器，BRG1整流一路送PFC電感，另一路經R1、R2分壓后送入PFC控制器作為輸入電壓的取樣，用以調整控制信號的占空比，即改變Q1的導通和關斷時間，穩定PFC輸出電壓。L4是PFC電感，它在Q1導通時儲存能量，在Q1關斷時施放能量。D1是啟動二極管。D2是PFC整流二極管，C6、C7濾波。PFC電壓一路送后級電路，另一路經R3、R4分壓后送入PFC控制器作為PFC輸出電壓的取樣，用以調整控制信號的占空比，穩定PFC輸出電壓。

六、輸入過欠壓保護

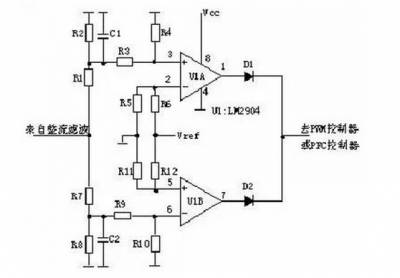

1、原理圖：

2、工作原理：

AC輸入和DC輸入的開關電源的輸入過欠壓保護原理大致相同。保護電路的取樣電壓均來自輸入濾波后的電壓。取樣電壓分為兩路，一路經R1、R2、R3、R4分壓后輸入比較器3腳，如取樣電壓高于2腳基準電壓，比較器1腳輸出高電平去控制主控制器使其關斷，電源無輸出。另一路經R7、R8、R9、R10分壓后輸入比較器6腳，如取樣電壓低于5腳基準電壓，比較器7腳輸出高電平去控制主控制器使其關斷，電源無輸出。
