一、如何用單NMOS設計分立式負載開關

1、N溝道高側負載開關

N溝道MOSFET具有比相同尺寸的P溝道器件更低的導通電阻值。但為了獲得較低的電阻值，在使用N溝道MOSFET實現高側負載開關時，需要高電壓（過驅動）來驅動MOSFET的柵極，見 圖2-2 。必須提供高于輸入電壓Vin的電壓用于適當?shù)臇艠O驅動（因?yàn)楫?dāng)NMOS導通時，忽略VDS壓降，S點的電位和D點電位相同，均為Vin，要維持NMOS開啟，必須VG-Vin＞VGSTHmax），否則MOSFET將不會完全導通。

圖2-2：帶高電平控制線的N溝道MOSFET高邊負載開關

如果沒有足夠高的電壓來驅動?xùn)艠O，如圖2-3可以使用電荷泵電路來增加施加到MOSFET柵極的驅動電壓。雖然這增加了電路的復雜性，但N溝道MOSFET的導通電阻較低。但是電荷泵電路將消耗一些功率，因此在系統可能大部分時間處于待機模式的關鍵應用中，P通道拓?fù)淇梢愿行А?

圖2-3：帶充電泵控制線的N溝道MOSFET高邊負載開關

2、N溝道低側負載開關

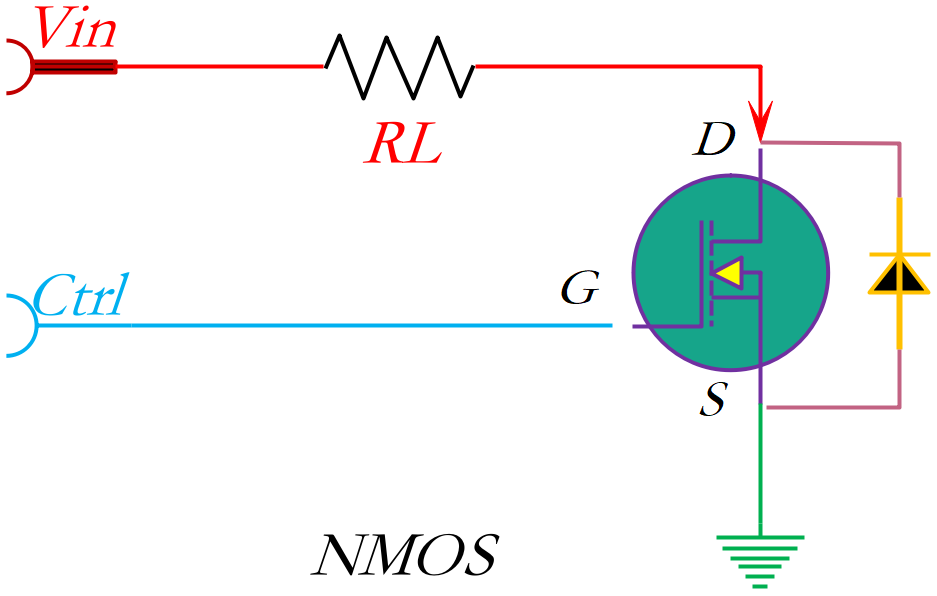

在沒有高壓或附加電路的情況下，N溝道MOSFET可以用于低側負載開關。低側負載開關的實現如圖2-4所示。低側負載開關的缺點是負載的接地電位略微升高（導通時MOS也會占據一些壓降，但很?。Ｌ貏e是當負載與外部組件有通信線路時，需要考慮這一點。

圖2-4：N溝道MOSFET低邊負載開關

二、NMOS負載開關損耗來源

MOSFET的開關損耗受多種因素影響，主要包括以下幾個方面：

1、工作條件

電壓 ：開關電壓越高，開關損耗越大。

電流 ：開關電流越大，開關損耗也越大。

溫度 ：溫度升高可能會導致MOSFET的導通電阻增加，從而影響開關損耗。

2、外部電路

驅動電路 ：驅動電路的設計直接影響MOSFET的開關速度。驅動電壓越高、驅動電流越大，通常能夠加快MOSFET的開關速度，但也可能增加驅動損耗。

負載電路 ：負載電路的特性（如電感、電容等）也會影響MOSFET的開關損耗。例如，負載電感在MOSFET關斷時會產生反電動勢，從而增加關斷損耗。

3、MOSFET本身特性

導通電阻（RDS(on)） ：導通電阻越小，導通損耗越小，但也可能影響開關速度。

開關速度 ：包括開通速度和關斷速度。開關速度越快，開關損耗通常越小，但也可能增加電路中的電磁干擾（EMI）問題。

柵極電荷（Qg） ：柵極電荷越大，驅動MOSFET所需的能量就越大，從而增加驅動損耗和開關損耗。

4、軟開關技術采用零電壓切換（ZVS）或零電流切換（ZCS）等軟開關技術可以有效地減小開關損耗。這些技術通過調整電路參數和開關時序，使得MOSFET在開關過程中電壓和電流不同時存在，從而避免了能量損耗。
