MOS管是一種由金屬氧化物半導體構成的三極管，它的工作原理是通過控制門電壓來控制通過源極和漏極的電流。當門電壓為正時，源極和漏極之間的電容會被放電，從而使源極和漏極之間的電壓差變小，從而使源極和漏極之間的電流增大；當門電壓為負時，源極和漏極之間的電容會被充電，從而使源極和漏極之間的電壓差變大，從而使源極和漏極之間的電流減小。

MOS管是由源極、漏極、門極和金屬氧化物層組成，其中金屬氧化物層是MOS管的核心部分，它由一層金屬和一層氧化物組成，金屬層和氧化物層之間有一個很小的空隙，這個空隙可以控制電子的流動，從而控制MOS管的電流。

MOS管可以根據其結構特點分為兩大類：一類是普通MOS管，它的結構由源極、漏極、門極和金屬氧化物層組成；另一類是雙極MOS管，它的結構由源極、漏極、門極和兩層金屬氧化物層組成。

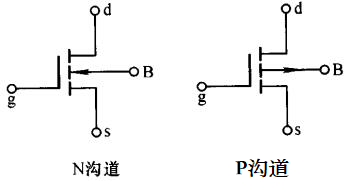

在實際項目中，我們基本都用增強型，分為N溝道和P溝道兩種。

我們常用的是NMOS，因為其導通電阻小，且容易制造。在MOS管原理圖上可以看到，漏極和源極之間有一個寄生二極管。這個叫體二極管，在驅動感性負載（如馬達），這個二極管很重要。順便說一句，體二極管只在單個的MOS管中存在，在集成電路芯片內部通常是沒有的，需要具體看數據手冊。

了解MOS管的開通/關斷原理你就會發現，使用PMOS做上管、NMOS做下管比較方便。使用PMOS做下管、NMOS做上管的電路設計復雜，一般情況下意義不大，所以很少采用。

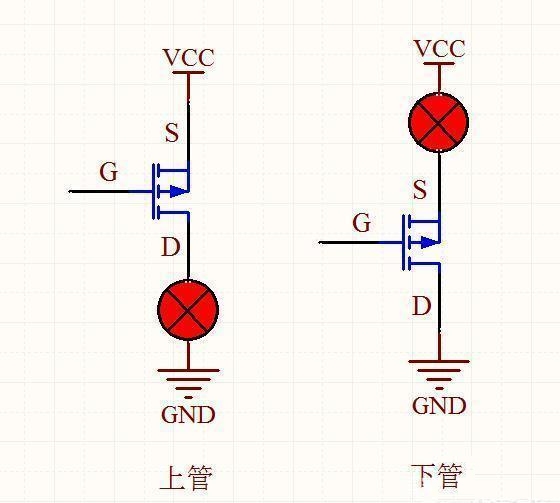

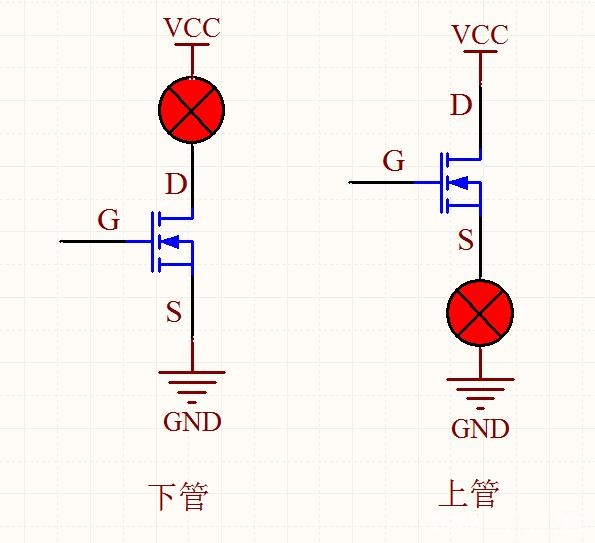

下面先了解MOS管的開通/關斷原理，請看下圖：

NMOS管的主回路電流方向為D→S，導通條件為VGS有一定的壓差，一般為5~10V（G電位比S電位高）；而PMOS管的主回路電流方向為S→D，導通條件為VGS有一定的壓差，一般為-5~-10V（S電位比G電位高），下面以導通壓差6V為例。

NMOS管

使用NMOS當下管，S極直接接地（為固定值），只需將G極電壓固定值6V即可導通；若使用NMOS當上管，D極接正電源，而S極的電壓不固定，無法確定控制NMOS導通的G極電壓，因為S極對地的電壓有兩種狀態，MOS管截止時為低電平，導通時接近高電平VCC。當然NMOS也是可以當上管的，只是控制電路復雜，這種情況必須使用隔離電源控制，使用一個PMOS管就能解決的事情一般不會這么干，明顯增加電路難度。

PMOS管

使用PMOS當上管，S極直接接電源VCC，S極電壓固定，只需G極電壓比S極低6V即可導通，使用方便；同理若使用PMOS當下管，D極接地，S極的電壓不固定（0V或VCC），無法確定控制極G極的電壓，使用較麻煩，需采用隔離電壓設計。
