本文中，小編將對推挽電路予以介紹，如果你想對它的詳細情況有所認識，或者想要增進對它的了解程度，不妨請看以下內容哦。

一、上P下N形推挽電路原理解析

對于上P下N的模型，從原理圖可以知道，該模型的輸出與輸出是反相的。即當輸入為高時，輸出則為低。

而實際的應用電路中，我們可以將其與上N下P模型進行對比。對比之后可以發現，上P下N模型的三極管基極會串了一個電阻，但是上N下P在實際應用中可以將其省略。上P下N模型中要加這兩個電阻的原因是為了將上P管與下N管進行信號隔離。假如不進行信號隔離，從原理圖中可以知道，上P管的信號其實是會影響下N管的。

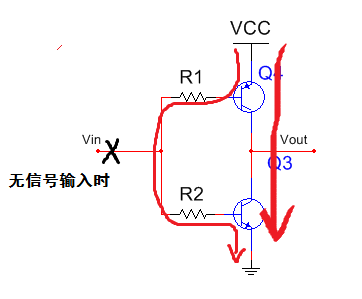

從以上電路中可以知道，當P管導通時，其信號會流經N管，這時就會導致P、N管的串通問題。所以該電阻不能省?？赡芎芏嗳擞X得，加兩個電阻沒什么，但是如果放在實際生產中，假如一個電阻的價格為0.1分，則生產一千萬個產品則意味著“因為這兩個電阻，成本將直接地上升一萬元。”

另外，我們往往以為加了一個電阻之后就萬事大吉了，其實并不是。盡管加了電阻，我們還要嚴格保證輸入端要一直有信號且其信號的幅值足夠高，否則一樣會導致串通問題。

但是，即使能夠保證控制信號的幅值足夠高，但是當信號在進行“高——低”轉換的時候，其中必會經過一個信號的轉換區間，這說明，在信號進行跳變時，依舊會存在串通的問題。要解決這個問題，就要求控制信號的壓擺率遠遠大于三極管的導通時間（即在保證三極管還沒做出開關反應時，控制信號就已經完成了信號轉換，以避免串通現象）。

二、推挽電路和圖騰柱的區別

1、定義與原理

圖騰柱 ：圖騰柱是一種電子電路，通常用于驅動高電流負載，如繼電器、電機等。它由兩個互補的晶體管（一個NPN和一個PNP）組成，這兩個晶體管共享一個公共發射極。當輸入信號為高電平時，NPN晶體管導通，PNP晶體管截止；反之，當輸入信號為低電平時，PNP晶體管導通，NPN晶體管截止。

推挽電路 ：推挽電路是一種功率放大電路，它由兩個互補的晶體管（一個NPN和一個PNP）組成，這兩個晶體管的集電極分別連接到電源的正負極。推挽電路可以提供較大的輸出電流，并且可以有效地減少交叉失真。

2、應用場景

圖騰柱通常用于需要高電流驅動的場合，如電機控制、繼電器驅動等。

推挽電路常用于音頻放大器、電源轉換器等需要較大輸出功率的場合。

3、性能特點

圖騰柱的優點是能夠提供較大的電流驅動能力，但是其效率相對較低，因為兩個晶體管在導通時都消耗功率。

推挽電路的優點是效率高，因為它在任何時刻只有一個晶體管導通，另一個截止，從而減少了功耗。但是，推挽電路的輸出電流能力相對較小。

以上所有內容便是小編此次為大家?guī)淼挠嘘P推挽電路的所有介紹，如果你想了解更多有關它的內容，不妨在我們網站進行探索哦。
