一、如何設計一個較好的電路驅動繼電器？

繼電器，作為將弱電信號控制強電信號的中間轉換器件，在電子電路設計項目方案里經常被研發電子或者硬件工程師所使用；那么繼電器的驅動電路是如何設計的呢？如何設計一個較好的電路驅動繼電器？

繼電器驅動電路：

1.達林頓管：達林頓管，也即三極管陣列，通常的型號ULN2003和ULN2803；

由于達林頓管由于其自身包含集成鉗位二極管，因此在繼電器的線圈驅動電路不需要額外的保護二極管，使電路設計簡潔；選用達林頓管驅動繼電器，一般是用在多個繼電器驅動應用上，成本比較有優勢；

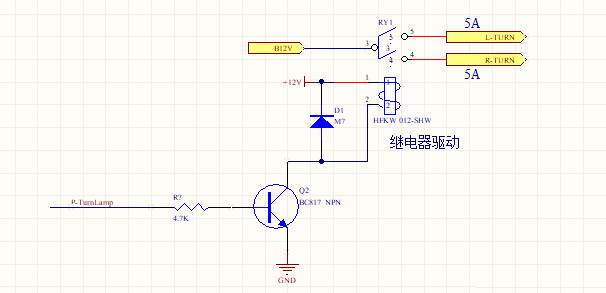

2.三極管：三極管驅動單個繼電器線圈，如使用BC817，在使用三極管驅動繼電器的時候，必須在繼電器兩端加上鉗位二極管，已達到去除繼電器關閉瞬間產生的瞬態高電壓沖擊；

3.MOS管：MOS管相比較三極管，具有封裝大，耐電壓電流沖擊功能大，但是成本相比較三極管高一些；由于MOS管自身內部集成反向二極管，因此驅動繼電器不需要增加保護二極管

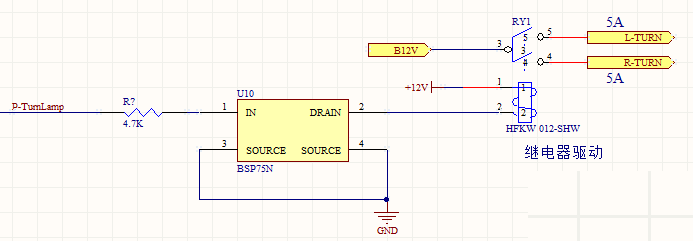

4.高低邊驅動：高低邊是集成的MOS管，只是集成一些溫度，高壓與過流保護等功能，因此也適合驅動繼電器，不需要外部保護器件；由于成本較高，一般用于要求較高的產品項目中，如汽車電子與航空航天領域；

需要指出的內容是繼電器驅動電路，本質是控制繼電器的線圈導通與關閉，其次是在開通與關閉繼電器，需要抑制線圈產生的瞬態高壓，做好這兩點即可完成繼電器的電路驅動設計；不知各位小伙伴們是否還有其他更好的繼電器驅動電路設計方案呢？

二、繼電器特性

1. 繼電器的可靠性繼電器的可靠性指的是其穩定性和壽命。通常電磁繼電器的壽命在數百萬次操作以上，盡管它們也會因操作頻率、負載類型、外部環境和物理損壞而損壞。所以繼電器在使用時需要注意壽命和操作次數。

2. 繼電器的響應時間繼電器的響應時間是它的動態特性指標之一。響應時間指的是繼電器線圈加電后至觸點接通所需的時間。響應時間由線圈的電阻、電感和觸點彈簧等因素影響。注意到，較快的響應時間會增加線圈的能耗，還會加快磨損、降低使用壽命。

3. 繼電器的控制電壓與額定負載電流繼電器的控制電壓和額定負載電流是操作繼電器時的兩個關鍵指標?？刂齐妷菏侵咐^電器線圈所需的穩定電壓，額定負載電流則是指繼電器最大負載電流。通?？刂齐妷嚎梢赃x擇在12V、24V、110V、220V等不同的電壓。而額定負載電流則可以選擇在幾個毫安到幾百安域之間。
