本文中，小編將對三極管驅動電路予以介紹，如果你想對它的詳細情況有所認識，或者想要增進對它的了解程度，不妨請看以下內容哦。

一、如何設計一個MOS管的開關電路

三極管有NPN型和PNP型，同理MOS管也有N溝道和P溝道的，三極管的三個引腳分別是基極B、集電極C和發射極E，而MOS管的三個引腳分別是柵極G、漏極D和源極S。

對于MOS管，我們在電路設計中都會遇到，那么應該如何設計一個MOS管的開關電路呢？

MOS管開關電路

我們一般會用一個三極管去控制，如下圖！

MOS管開關電路 但是這個電路的缺點也是顯而易見，由于MOS管有一個寄生的二極管，如果CD5V的濾波電容過大，或者后端有別的電壓串進來，會把前端給燒壞！ 電流路徑如下：

后端電流路徑

如何改善這個問題呢？

有兩個方式，一種是在后端串聯二極管。

防止后端電壓電流串擾的電路   優點，電路簡單，BOM成本低！ 缺點，二極管動態負載電阻大，特別不適合后盾負載變化大的！   另外一種，便是后端串聯一個同規格的MOS管！

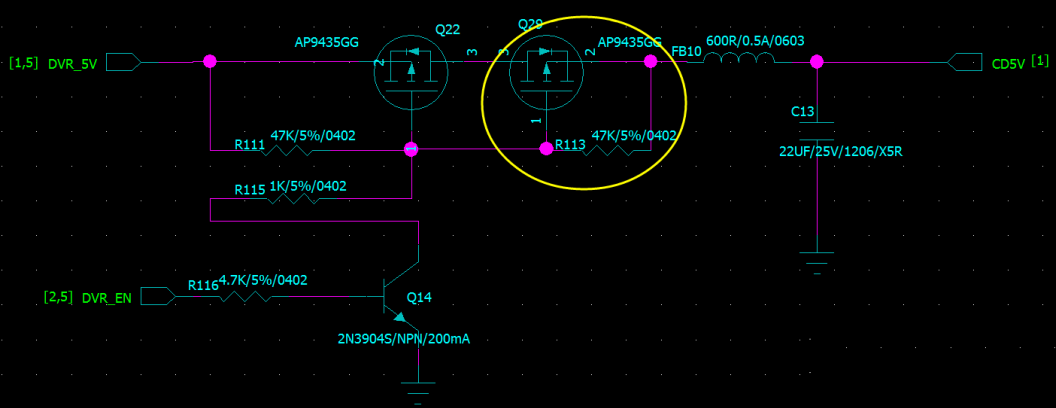

防止后端電壓電流串擾的電路   優點，MOS管開通電阻極小，對于后端負載電流變化不敏感。 缺點，BOM成本高！

二、三極管的驅動電路設計

1. 偏置電路

在設計三極管的驅動電路時，首先需要確定其偏置電路。偏置電路用于為三極管提供合適的靜態工作點，以確保其能夠正常工作。對于NPN型三極管，常用的偏置電路包括固定偏置電路、分壓式偏置電路等。固定偏置電路通過在基極與地之間串聯一個電阻來提供基極電流，但這種方法穩定性較差。分壓式偏置電路則通過在基極與電源之間接入一個分壓電阻網絡，以提供更加穩定的基極電流。

2. 驅動信號

驅動信號是控制三極管工作狀態的關鍵因素。在數字電路中，驅動信號通常為高電平或低電平信號，用于控制三極管的導通或截止。在模擬電路中，驅動信號可能是連續變化的電壓或電流信號，用于實現信號的放大或處理。

3. 負載電路

負載電路是三極管驅動電路的輸出部分，用于將三極管的輸出電流或電壓轉換為所需的功率或信號形式。負載電路的設計需根據具體應用需求進行，例如，在功率放大電路中，負載電路可能包括揚聲器、電機等；在信號處理電路中，負載電路可能包括濾波器、放大器等。
