反激電源中MOS管出現兩次振鈴現象的主要原因是由于功率級寄生電容和電感引起的諧振?。在反激電源中，MOS管在開通和關斷的過程中，寄生電感將能量傳遞給寄生電容進行充電，充電結束后寄生電容又釋放電能給寄生電感儲能，如此循環往復，形成諧振?1。

第一次諧振

第一次諧振發生在MOS管關斷的瞬間。此時，變壓器初級線圈釋放能量，輸出續流二極管正向偏置，向輸出端提供電能。這個過程中，等效諧振電路包括初次級間的漏電感、初級勵磁電感、初級側MOSFET封裝電感以及MOS管的寄生電容和線路寄生電容?1。

第二次諧振

第二次諧振是開關電源在斷續導通模式(DCM)下特有的現象。在DCM模式下，次級反射電流在MOS管通斷時到達零。當MOS管關斷且次級反射電流消耗為零時，次級輸出相位的電壓高于實際輸出電壓;當反射電流消耗為零，實際輸出電壓由輸出電容提供，此時次級輸出相位的電壓等于零。在這個過程中，電壓的衰減振蕩會耦合到初級線圈并加載在MOS與線圈連接的開關節點處，形成第二次諧振?1。

抑制措施

為了減少這種諧振現象對MOS管的影響，可以采用準諧振技術。在DCM模式下，初級側MOS在開關節點諧振電壓擺幅的谷底附近導通，這樣可以減少導通損耗?1。

反激電源MOS D-S之間電壓波形產生的原因?這是一個典型的問題，本質原因就是功率級寄生電容、電感引起的諧振，然而幾天后我發現，當時我并沒有充分理解問題，這位朋友所要了解的問題其實應細化為：為什么會有兩次諧振，諧振產生的模型是怎樣的?

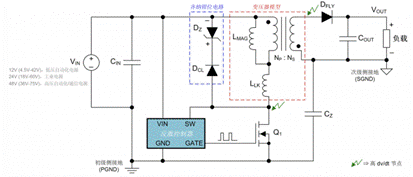

如下為反激式電源實現方案，該方案采用初級側穩壓(PSR)技術，

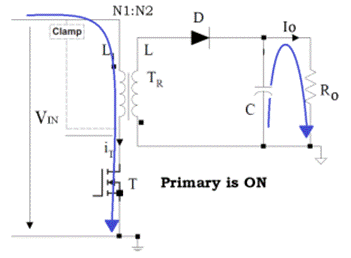

Q1導通時，變壓器初級電感存儲能量，輸出續流二極管Dfly反向偏置，Cout輸出能量給負載;

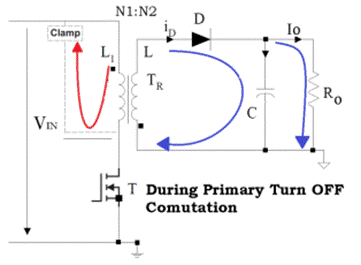

Q1關斷時，變壓器初級線圈釋放能量，輸出續流二極管正向偏置，向輸出端提供電能;

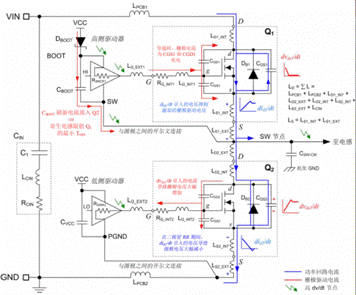

開關電源產生振鈴的主要原因在于非理想器件存在功率級寄生電容、電感。所謂諧振，即：在MOS管開通、關斷切換的過程中，寄生電感將能量傳遞給寄生電容進行充電，充電結束后寄生電容又釋放電能給寄生電感儲能，如此循環往復。

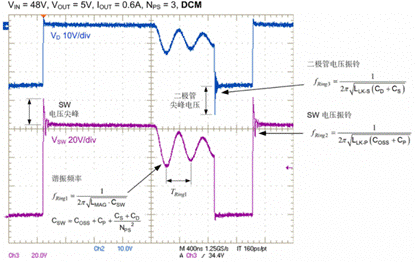

群友發出的圖片中，有2次諧振，

第一次諧振

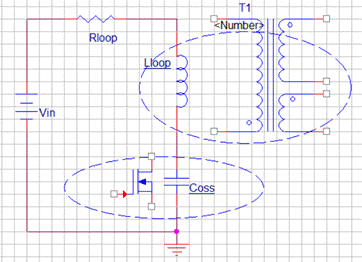

該諧振產生的時間點在MOS管關斷的瞬間，等效諧振電路如下：

Loop：初次級間的漏電感、初級勵磁電感、功率MOSFET封裝電感之和

Coss：MOS管寄生電容、線路寄生電容

第二次諧振

這是開關電源DCM模式特有的一個振鈴現象，

此處你必須要了解開關電源電感如下兩種模式：

CCM：連續導通模式，次級端反射電流在MOS通斷，變壓器線圈換相期間不會到達0;

DCM：斷續導通模式，次級端反射電流在MOS通斷，變壓器線圈換相期間到達0。

在DCM模式下，當MOS管關斷，且在次級反射電流消耗為0之前，次級線圈輸出相位的電壓高于實際輸出電壓;當反射電流消耗為0，即次級線圈電流消耗為0時，實際輸出電壓由輸出電容提供，此時次級輸出相位的電壓等于0，在次級輸出相位電壓由高于輸出電壓到等于0的變化過程中，會出現電壓的衰減振蕩，而該衰減振蕩會耦合到初級線圈并加載在MOS與線圈連接的開關節點處。

由于該諧振給MOS管的寄生電容充電，若MOS在此時導通，則可能碰到寄生電容電位被充到較高的時刻，此時寄生電容所充電的能量若被直接導到GND會造成MOS管的導通損耗，針對該問題，誕生出了準諧振技術，即：DCM模式下，初級側MOS在開關節點諧振電壓擺幅的谷底附近導通
